FiLS230V30mA漏电保护断路器结构

　　这款低压配电回路保护元件，主要应用于民用住宅终端配电、小型工商业场所末端支路的漏电与过载防护场景，在户内照明回路、普通插座回路、小型固定式用电设备的供电支路上，可同时实现剩余电流动作保护、线路过载保护以及短路故障分断功能，当回路中出现30mA额定剩余动作电流时，元件可在极短时间内切断供电回路，避免人身触电伤害，同时当回路负载电流超过额定阈值、或是出现相间短路故障时，内部的脱扣机构会快速触发，切断故障回路，防止线路过热引发火情、或是短路电流冲击损坏后端用电设备。

　　从结构设计逻辑来看，整体采用模数化导轨安装的标准尺寸设计，适配行业通用的35mm标准DIN导轨安装位，整体宽度对应标准模数单元尺寸，可直接嵌入常规家用、工用的终端配电箱内，和同模数的空气开关、隔离开关、浪涌保护器等元件并排安装，无需额外定制安装空间。外壳采用高强度阻燃工程塑料注塑成型，表面做了哑光防眩光处理，外壳拼接处采用卡扣加定位筋的配合结构，既保证装配后的结构强度，也能实现IP20以上的外壳防护等级，防止手指误触内部带电部件，同时外壳的散热槽位置避开了内部带电体的布设路径，兼顾散热性能与电气绝缘安全。

　　操作手柄设置在元件正面的居中位置，手柄的操作行程、操作力都按照低压开关设备的相关标准做了匹配，分合闸位置有清晰的状态区分，合闸时手柄处于上方位置，分闸时手柄处于下方位置，故障脱扣时手柄会停留在中间位置，方便运维人员快速识别故障状态。进出线接线端子设置在元件的上下两端，端子采用压线板加螺丝的紧固结构，可适配不同线径的铜芯导线，端子处设置了防误插的隔弧挡板，避免接线时导线误触相邻回路的带电部件，同时端子的紧固螺丝做了防滑脱设计，防止螺丝在运输、装配过程中脱落丢失。

　　内部结构布局上，剩余电流检测模块设置在元件的下半部分，采用高导磁材料的零序电流互感器，穿过互感器的相线与中性线在正常工作时电流矢量和为零，互感器二次侧无信号输出，当回路出现剩余电流时，互感器二次侧感应出对应的电信号，传递到脱扣驱动模块，触发脱扣机构动作。过载保护采用双金属片受热弯曲的结构原理，根据额定电流参数匹配双金属片的材质与弯曲阈值，当回路长期过流时，双金属片受热变形推动脱扣杆实现分断；短路保护则采用电磁脱扣结构，当短路电流出现时，电磁线圈瞬间产生足够的电磁吸力，驱动脱扣机构快速分断，分断过程中产生的电弧会通过灭弧室的栅片切割、冷却，快速熄灭，避免电弧持续烧蚀触头。

　　在安装边界层面，元件背部的导轨卡扣采用弹性锁止结构，安装时只需将元件上部挂在导轨上，向下按压即可卡入导轨，拆卸时用螺丝刀撬动卡扣即可快速取下，无需拆卸整个导轨。元件与相邻安装的其他配电元件之间无需预留额外的散热间隙，可紧密并排安装，接线完成后端子处的绝缘挡板可覆盖带电部位，配电箱内布线时，进出线的弯曲半径只需满足常规导线布线要求即可，不会和元件外壳产生干涉。在实际选型应用中，这款元件的额定剩余动作电流30mA属于高灵敏度保护级别，主要用于人身直接接触防护的回路，额定工作电压230V适配国内民用低压配电的电压等级，30mA的额定不动作电流可避开回路正常的泄漏电流，避免日常使用中出现误跳闸的情况，保障供电稳定性。

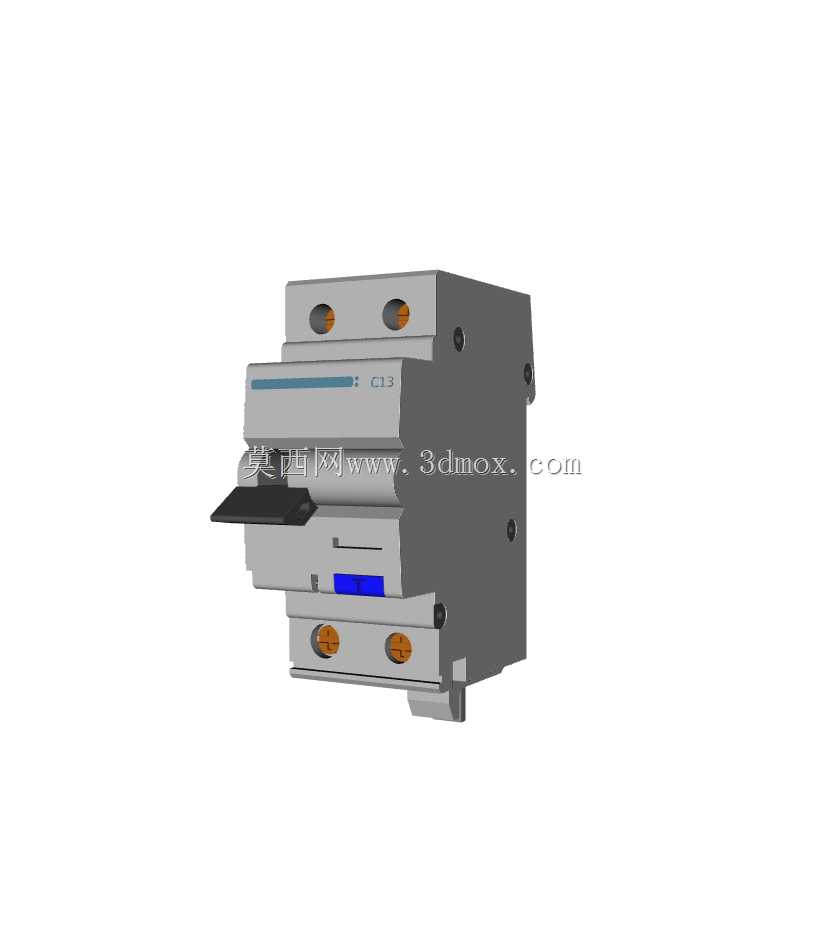

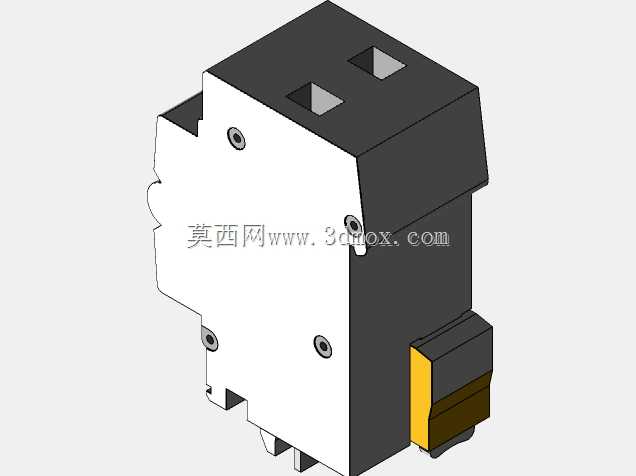

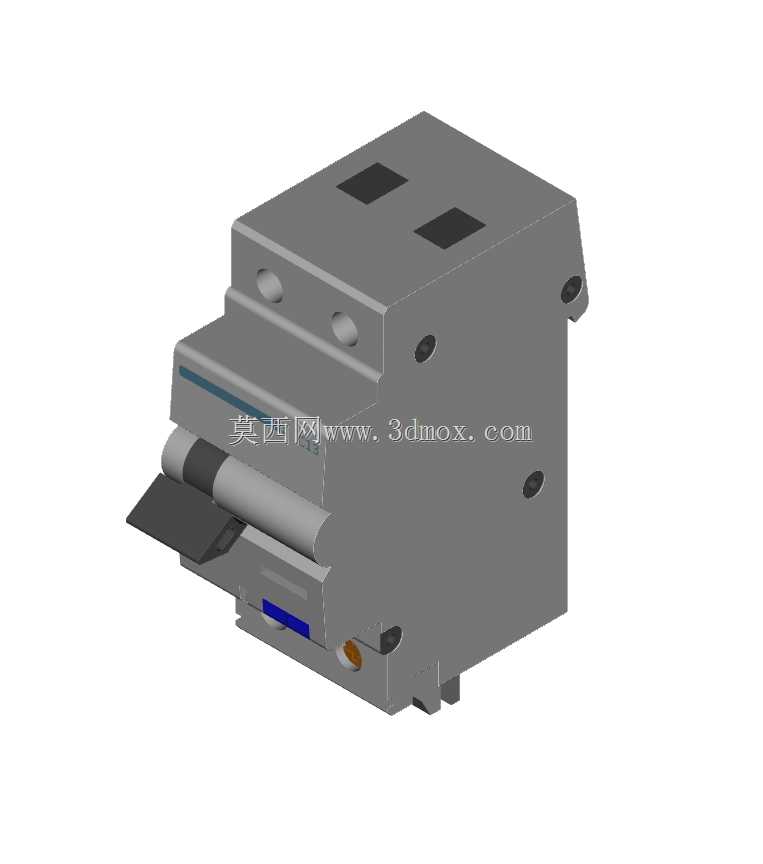

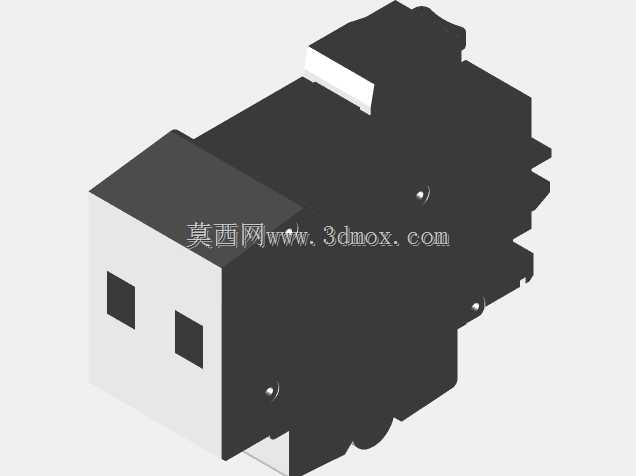

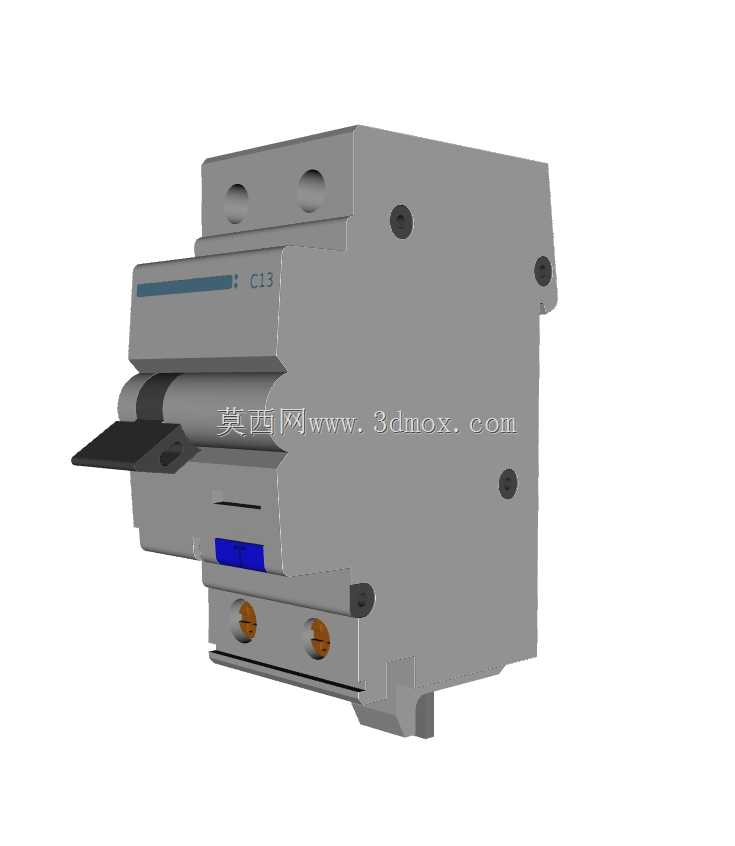

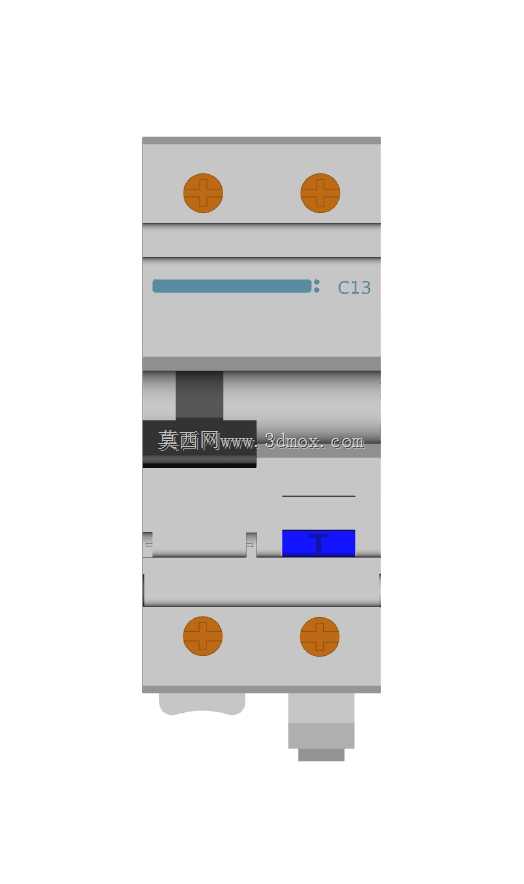

　　从三维建模的还原度来看，模型完整还原了元件的外部装配细节，包括外壳的分型线、操作手柄的弧度、接线端子的螺丝位置、背部导轨卡扣的结构、外壳表面的标识凹槽位置，所有外部结构的尺寸比例都和实物一致，可直接用于配电箱的布局布线仿真、配电系统的三维装配演示、电气施工的交底可视化等场景，设计人员在做终端配电箱的三维排布时，可直接调用该模型，核对配电箱内的元件排布空间、接线余量、导轨长度匹配度，提前规避安装时出现的元件干涉、空间不足、接线位置不合理等问题。
