带透明观察窗的工业电气柜结构设计

　　这款带观察窗的电气柜，在工业现场的配电、设备控制场景中有着非常明确的适配性，不同于全封闭的常规柜体，它的观察窗设计直接解决了运维人员日常巡检的痛点——不用频繁开启柜门就能直观看到柜内元器件的运行状态，比如指示灯亮灭、仪表读数、断路器分合位置，既减少了柜门开启带来的粉尘、潮气侵入风险，也能在故障发生时第一时间通过窗口判断初步异常，不用逐个开柜排查，在车间生产线旁、设备间、低压配电区域这类需要频繁巡检的点位，这种设计的实用性非常突出。

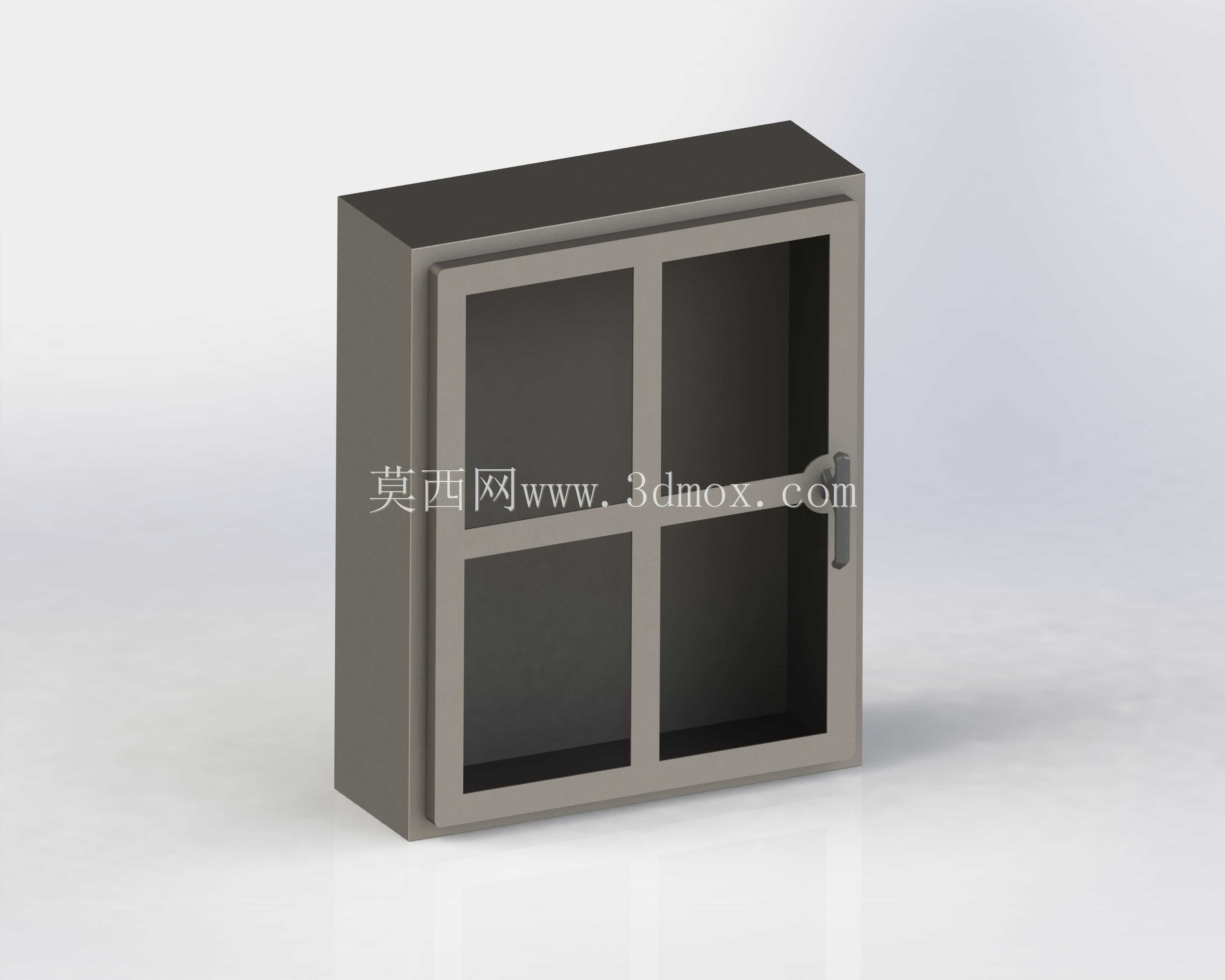

　　从尺寸边界来看，30英寸×24英寸的规格属于紧凑型壁挂或落地安装的中小柜体范畴，换算为公制尺寸大概是762mm×609mm的正面幅面，安装时需要预留的侧边操作空间不用太大，适合布置在设备旁的空余墙面、生产线侧的立柱旁，或是集成在小型设备的机架内部作为内嵌电控单元，柜体深度方向的常规设计一般会匹配内部元器件的安装深度，预留出接线、走线的空间，安装孔位的设计会兼容标准的壁挂支架或是落地底座，不管是明装还是嵌入安装都能适配，不会出现现场安装时孔位不对、空间干涉的问题。

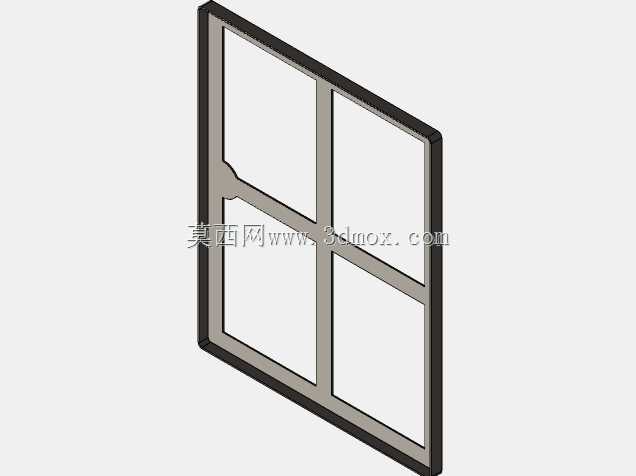

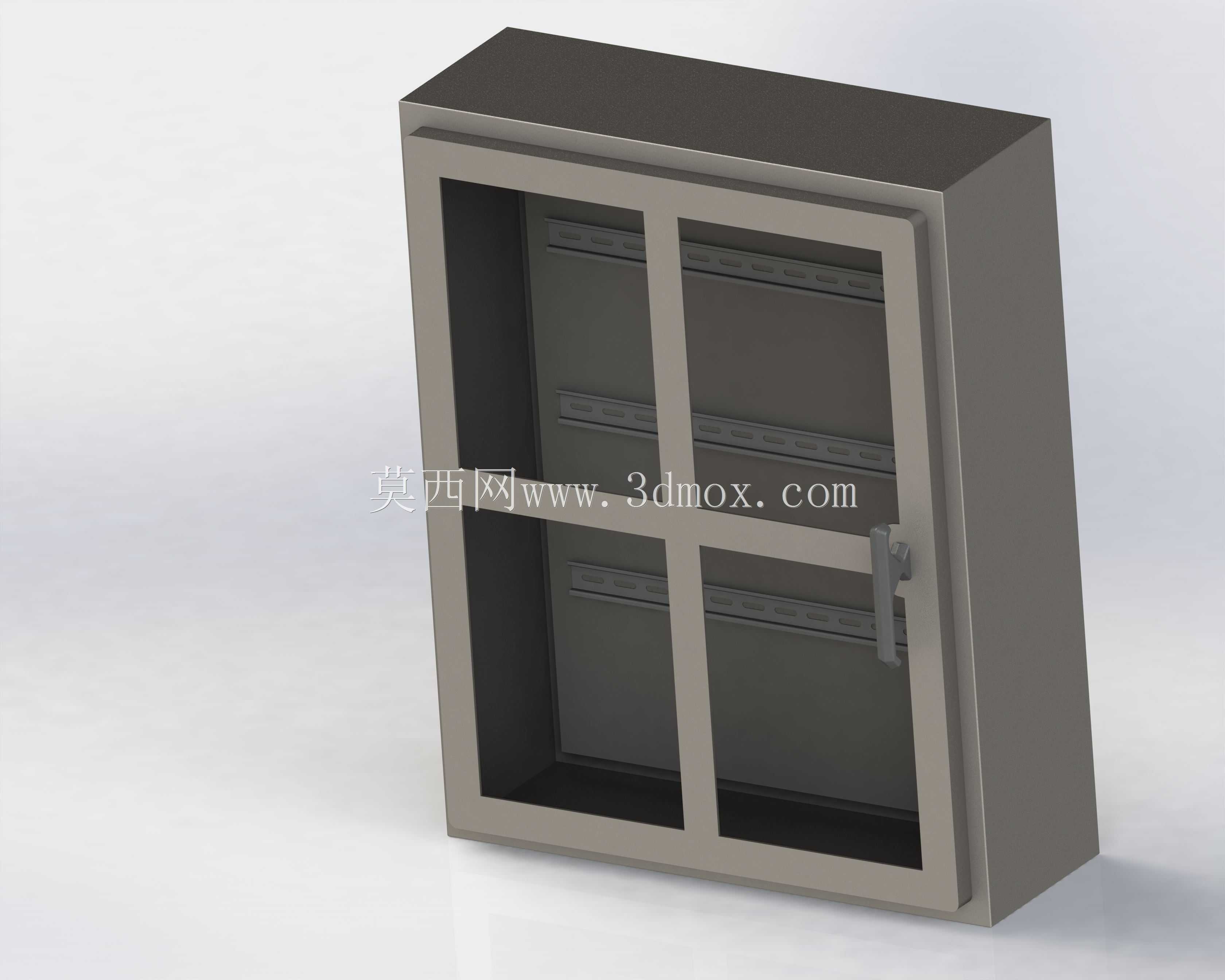

　　设计思路上，这款柜体的观察窗采用四格分隔的结构，不是整块大玻璃的设计，这其实是从结构强度和使用安全性出发的考量：整块大面积的透明面板如果没有加强筋分隔，在受到外力冲击、或是柜体长期运行产生轻微形变时，透明面板很容易出现开裂、变形，甚至脱落的问题，四格分隔的窗框相当于在透明面板背面增加了十字加强筋，既提升了整个门板的结构刚性，也把透明面板分成了四个小尺寸单元，每个单元的受力面积更小，抗冲击能力更强，同时四格的布局也刚好对应柜内常见的分层布局——上层可以布置指示灯、仪表，中层布置断路器、接触器，下层布置接线端子，透过每个窗格就能对应看到不同层的元器件，巡检时的视线分区更清晰，不会因为整块玻璃反光看不清不同位置的元件。

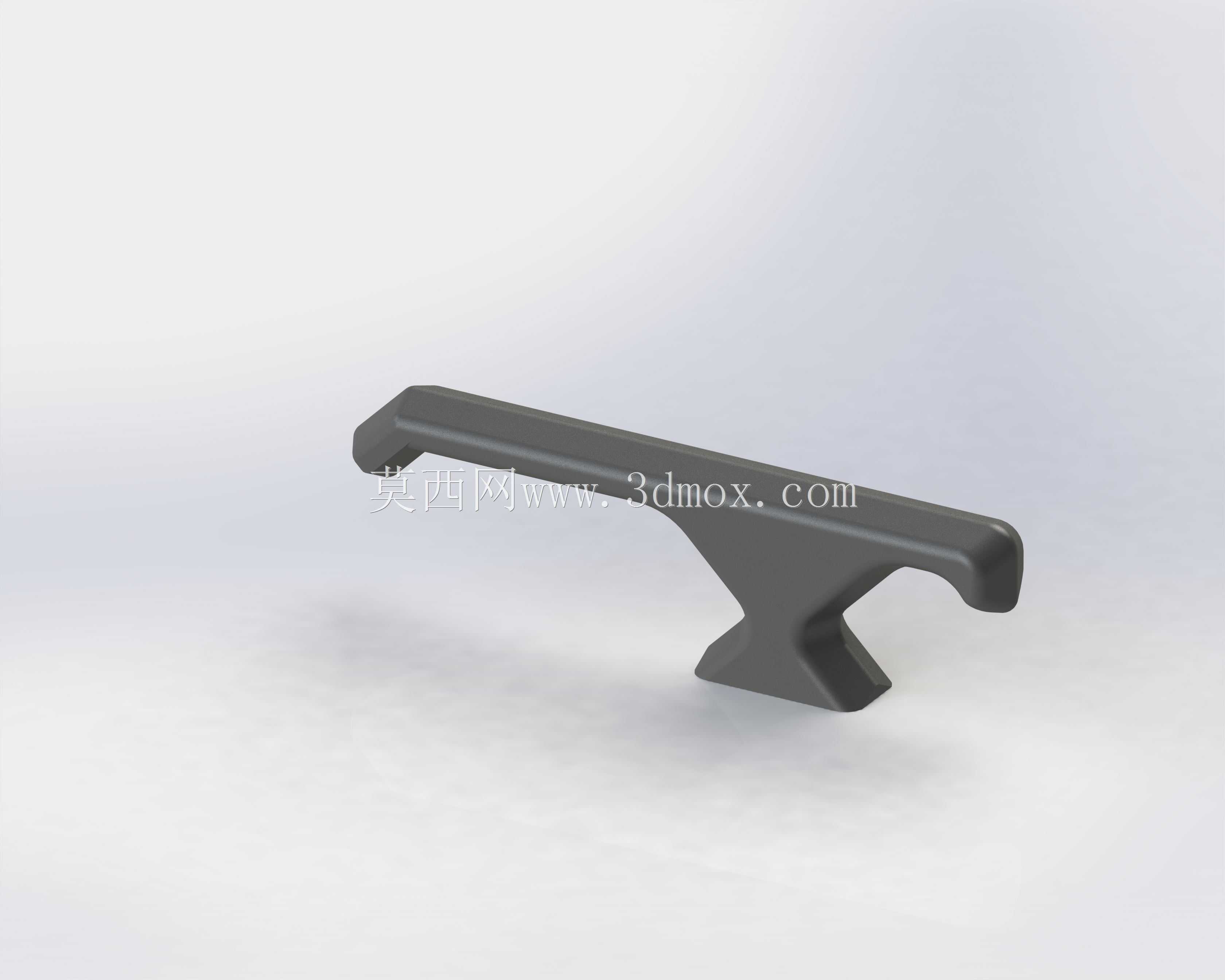

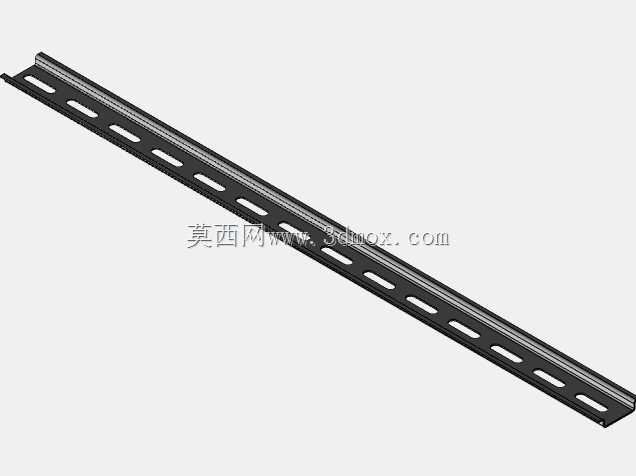

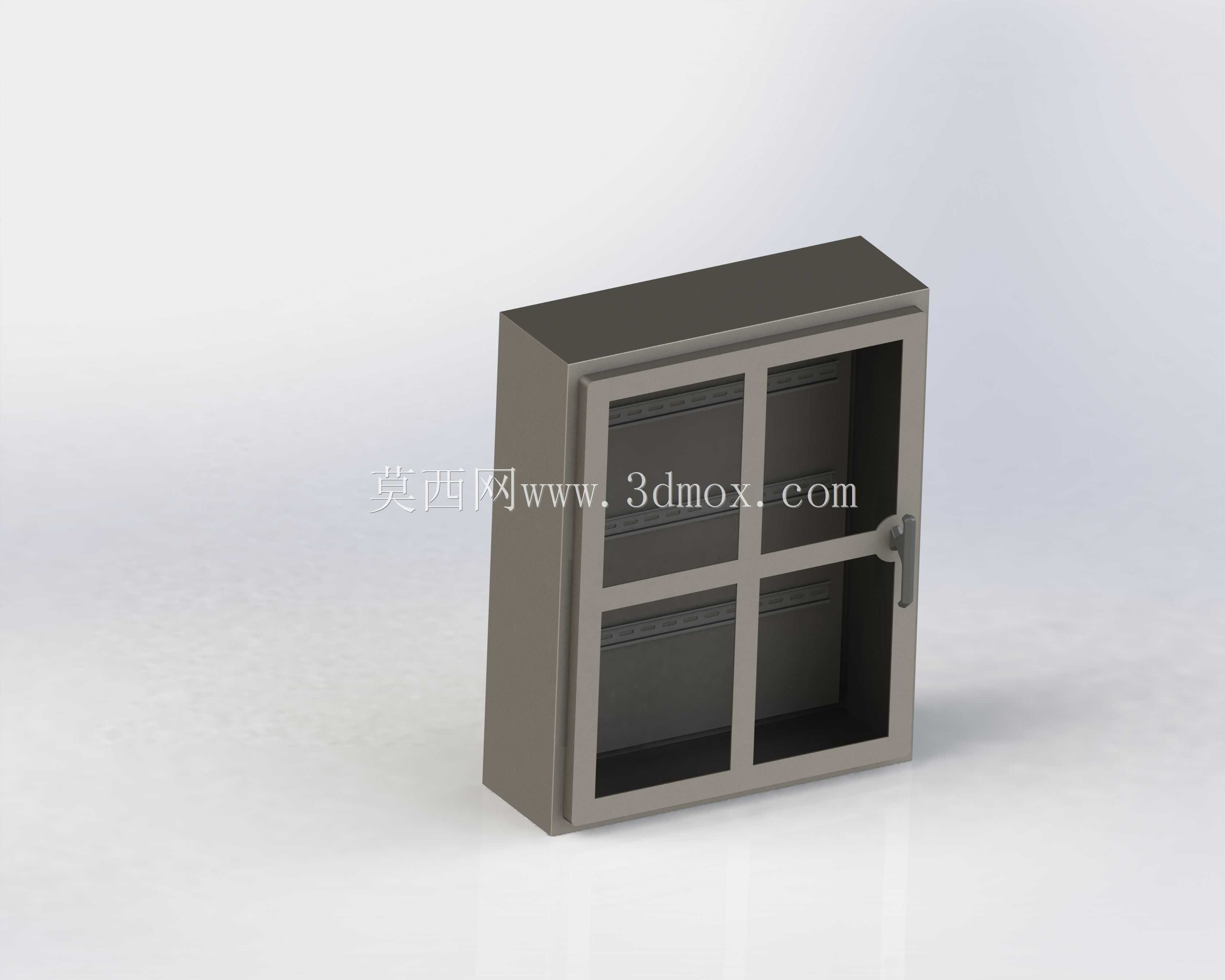

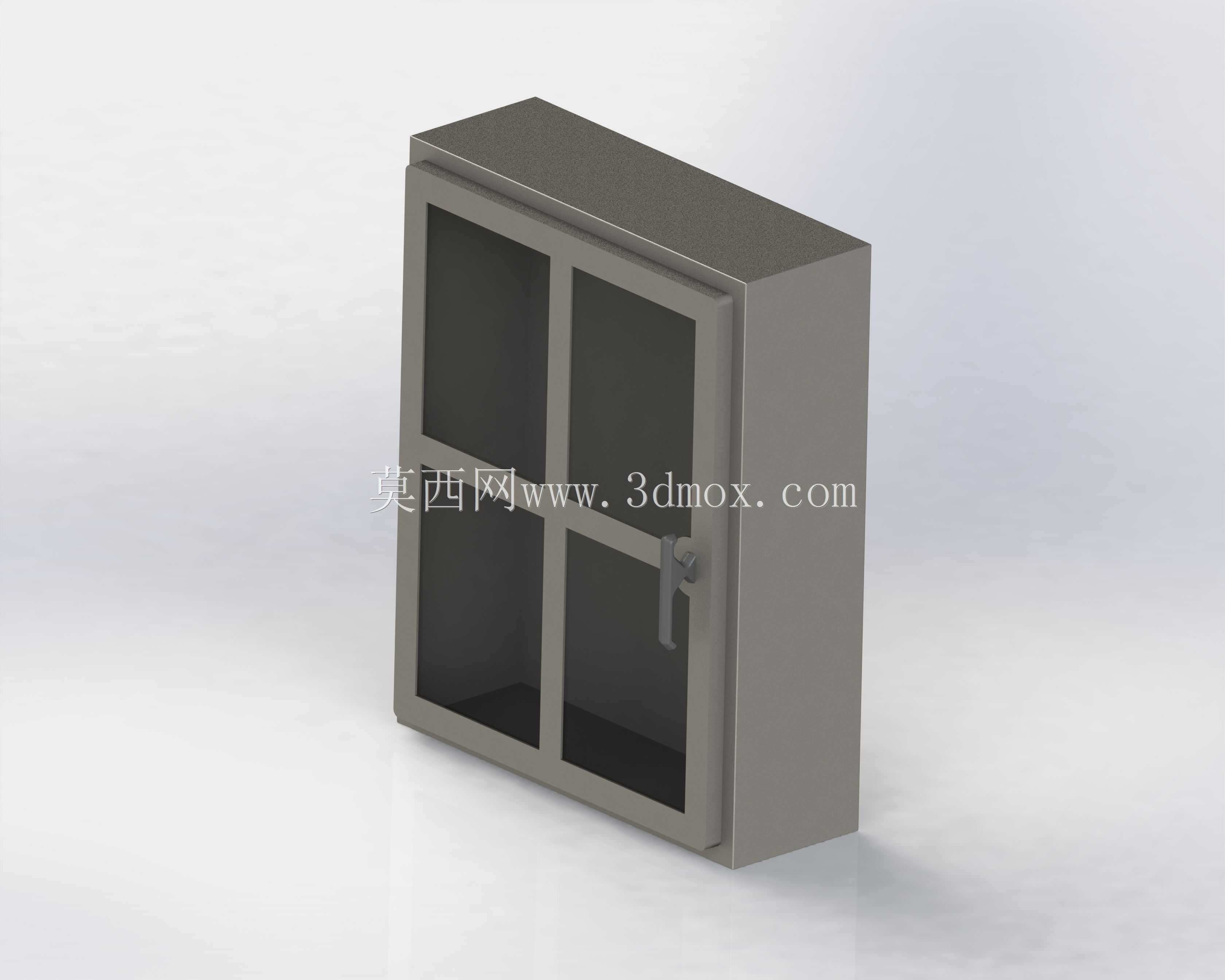

　　功能特性方面，柜体的门板采用单开门带侧装锁具的结构，锁具位置在门板右侧，符合大多数运维人员的操作习惯，开门时的转动间隙经过设计，不会和旁边安装的其他柜体、或是墙面突出物产生干涉，观察窗的透明材质选用工业级有机玻璃也就是亚克力材料，相比普通玻璃，它的抗冲击强度更高，就算受到意外碰撞也不会碎裂产生尖锐碎片，在车间现场的使用安全性更好，同时亚克力的透光率足够满足观察需求，重量也比玻璃轻很多，能减轻门板的整体负重，减少门轴长期承重产生的下垂变形问题。柜体的主体采用钣金折弯焊接结构，边角处做了圆弧过渡处理，不会有尖锐的毛刺棱角，避免安装和运维人员被划伤，柜体内部预留了标准的安装梁位置，可以根据需求安装导轨、安装板，用来固定断路器、继电器、端子排等各类电控元件，柜体的进线孔一般会预设在柜体底部或是顶部，带密封胶圈的结构，能防止粉尘、水汽从进线位置进入柜内，满足一般工业现场的防护等级要求。

　　在实际应用中，这类带观察窗的电气柜特别适合用在需要频繁查看柜内状态的场合，比如小型生产线的控制单元、单机设备的配套电控柜、实验室的配电控制柜，或是公共区域的小型配电点位，不用开柜就能确认设备运行状态，大大提升了日常运维的效率，同时透明窗的设计也能让设备的状态可视化，在现场管理中也能更直观地看到设备是否正常运行，出现异常时能快速定位，减少排查故障的时间。设计时也考虑了柜体的通用性，安装尺寸兼容常规的电气安装标准，内部的安装空间可以根据不同的元器件配置灵活调整，不管是用来做低压配电、设备控制还是信号转接，都能通过调整内部安装板的布局来适配，不用重新设计柜体结构，能减少非标设计的工作量，提升柜体的通用适配性。
