侧插式轻触按键电子元件结构设计

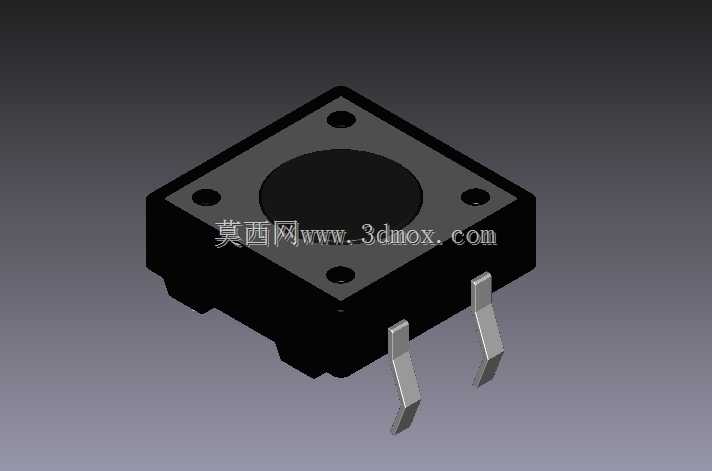

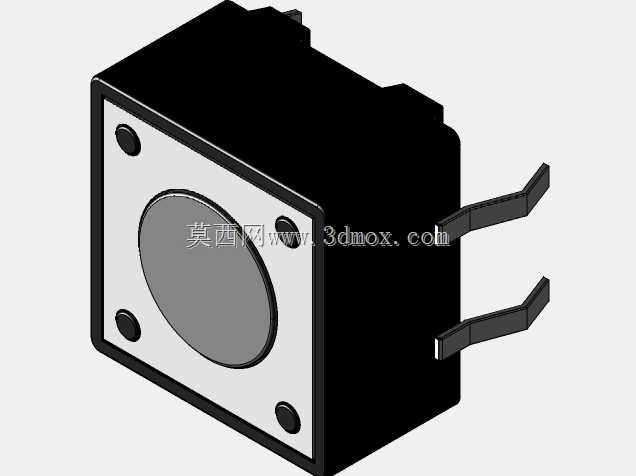

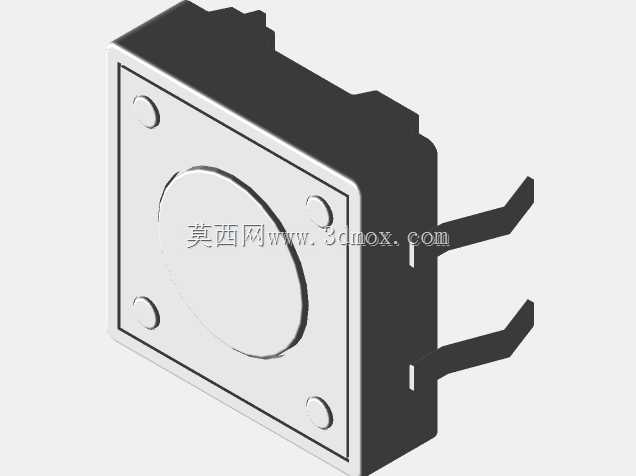

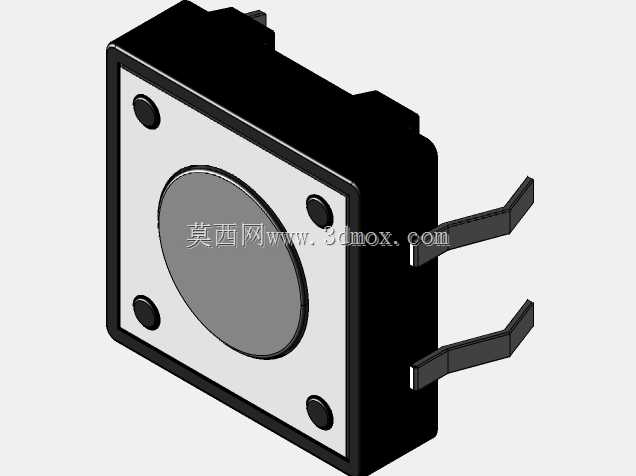

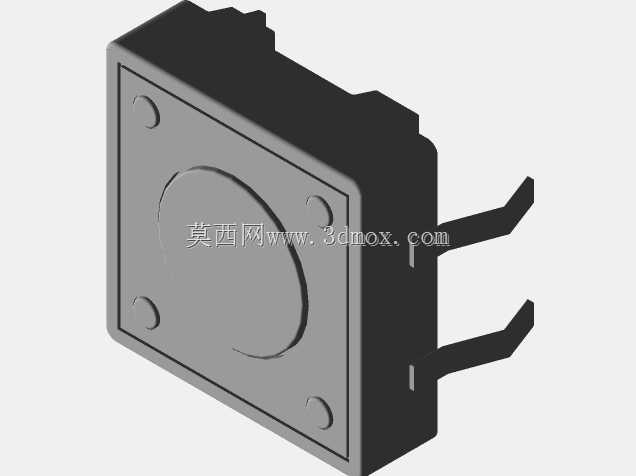

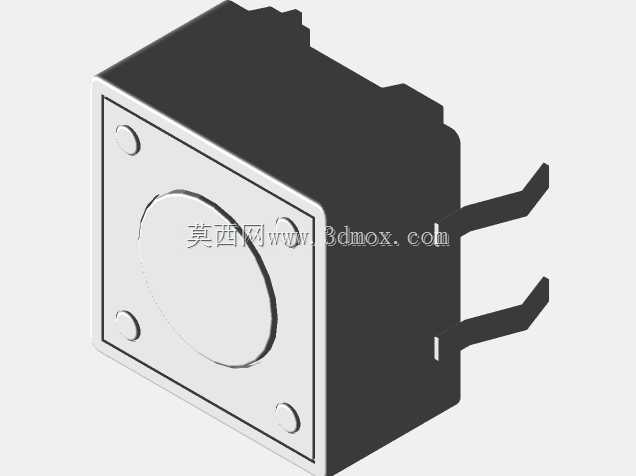

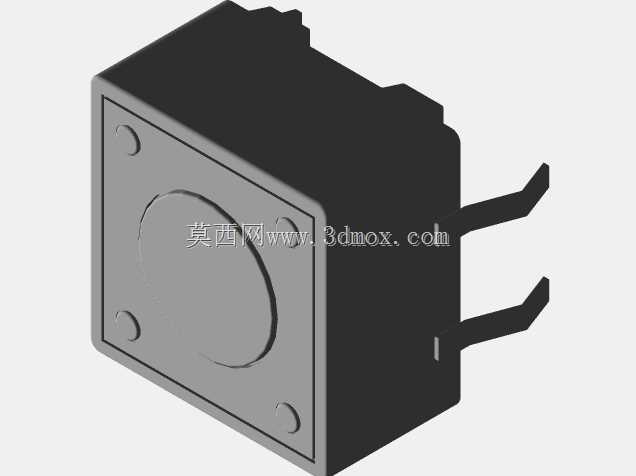

在消费类电子、工控操作面板、小型手持检测设备的人机交互回路里，这类侧插式轻触按键是触发信号输入的核心基础元件，日常接触的家电控制板、便携测量仪器按键区、小型工控终端操作面，都能见到这类元件的身影，它承担着用户操作指令向电信号转换的最前端触发功能，选型适配时需要兼顾安装空间、操作手感、焊接可靠性几个核心维度。从结构设计逻辑来看，这款按键采用方形基座加侧出直插引脚的布局，基座上预留的四个定位孔是为了在PCB焊接工序中配合治具定位，避免过波峰焊时元件出现偏移浮高的问题，顶部圆形的动作键帽区域是操作受力的核心位置，下方内置的弹性接触结构可以在受到额定按压力时实现回路导通，撤去外力后自动复位断开，触发行程控制在适配指尖操作的合理区间，不会出现行程过长导致的操作拖沓，也不会因为行程过短产生误触发。设计时首先要明确安装边界的尺寸约束，两款不同高度的规格分别对应不同的壳体装配间隙，4.3mm高度的规格适配超薄型的手持设备壳体，这类设备内部空间堆叠紧凑，按键顶面到壳体表面的预留间隙通常控制在0.1-0.2mm，既保证按键可以顺畅按动，又不会出现壳体和按键顶面的摩擦卡滞；7.5mm高度的规格则适配常规厚度的工控操作面板、台式设备控制区，这类应用场景下按键需要突出面板表面一定高度，方便操作人员带薄手套时也能准确触达，不需要刻意调整指尖角度就能完成按压操作。引脚采用侧出弯脚的结构设计，区别于常规直插按键的垂直引脚布局，这种侧插结构可以让元件在PCB上的占用高度进一步降低，适合PCB板平行于设备面板安装的布局场景，引脚的宽度和厚度匹配标准2.54mm间距的PCB焊盘设计，焊接时引脚和焊盘的接触面积足够，经过波峰焊或者手工焊接后都能获得可靠的焊接强度，能够承受日常使用中反复按压带来的引脚受力，不会出现引脚脱焊、元件松动的问题。基座部分采用耐高温的工程塑料材质，可以耐受焊接过程中的高温冲击，不会出现基座变形、内部结构移位的问题，基座的边角做了小圆弧过渡处理，在自动化贴装或者手工插件工序中，不会因为尖锐边角卡滞在供料管或者治具定位槽里，提升装配工序的顺畅度。在实际选型匹配时，除了核心的安装尺寸，还要结合操作力参数匹配使用场景，面向频繁操作的设备按键区，可以选择操作力稍大的规格，避免误触；面向手持便携设备的功能按键，可以选择操作力偏轻柔的规格，提升长时间操作的舒适度。这款按键的结构设计充分考虑了批量生产装配的工艺性，所有尺寸公差都控制在插件装配允许的范围内，不需要额外做定制化的结构修改就能直接适配标准PCB封装，对于结构设计人员来说，在做面板布局、PCB堆叠设计时，可以直接调用对应的三维模型核对安装间隙，检查按键和周边壳体、相邻元件的空间距离，避免出现装配干涉的问题，尤其是在做超薄设备的结构堆叠时，可以通过三维模型直观核对按键下方的PCB走线、周边元件的高度是否和按键基座存在冲突，提前规避打样后才发现的空间干涉问题，减少样机迭代的次数。从实际使用的可靠性角度出发，这款按键的密封结构设计可以阻挡日常使用中的灰尘、少量飞溅液体进入接触腔体，提升在普通工业环境、日常消费电子使用场景下的使用寿命，不会因为少量进尘出现接触不良、触发失灵的问题，接触件采用弹性金属材料，经过数万次按压循环后仍然能保持稳定的接触电阻，不会出现触发时信号时通时断的问题。
