M3螺纹六角内外牙PCB隔离支撑柱

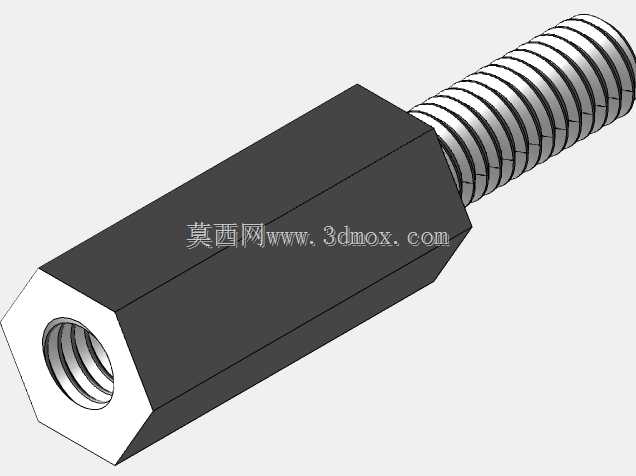

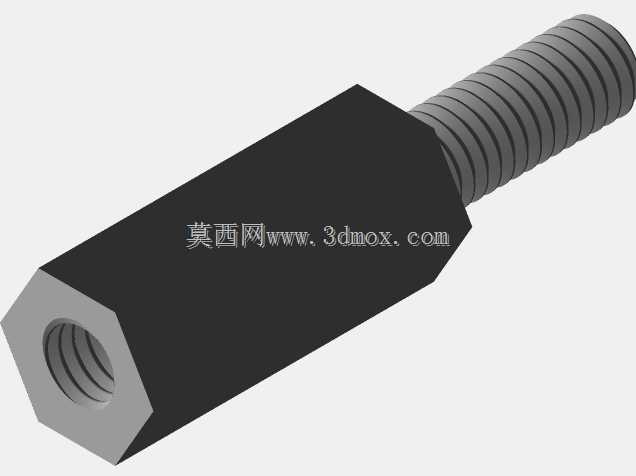

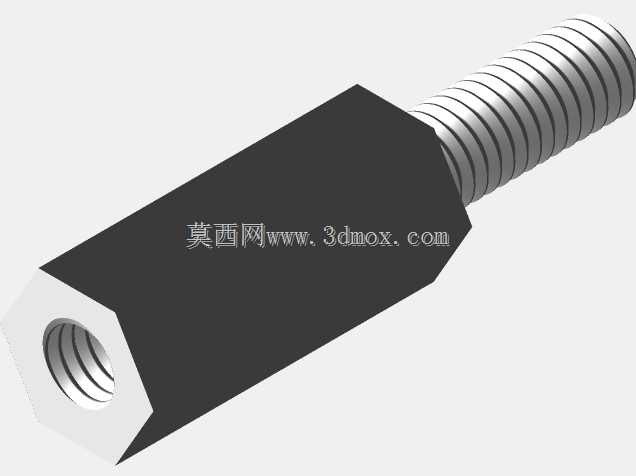

做电子设备结构设计的时候，这类六角隔离柱是PCB板安装固定环节最常用的紧固件之一，很多刚入行的结构工程师容易忽略这类小零件的安装边界，最后打样回来才发现板件装不上、工具卡不进，或者螺牙咬合长度不够导致固定失效。这款支撑柱采用外六角主体加单端外螺纹的结构，主体对边尺寸适配常规5.5mm开口扳手的卡位，装配时不需要在柱体上额外开一字或者十字槽，直接用扳手卡住六角面就能施加锁紧扭矩，不会像圆形隔离柱那样拧紧时出现跟转的问题，在多块板叠装的狭小机箱内部操作时，这种六角卡位的设计比滚花或者槽位的结构好用很多，不需要预留螺丝刀垂直操作的空间，侧向就能卡住发力。从实际使用场景来看，这类支撑柱主要用在工控主板、电源模块、小型嵌入式设备的板间固定场景，用来在两块PCB之间或者PCB与安装壳体之间留出固定间距，避免板底焊盘、贴片元件直接接触金属壳体造成短路，同时也能给板下的走线、插接件留出排布空间，很多带功率器件的板卡还能靠这个预留的间隙形成空气对流通道，辅助器件散热。设计这款零件的时候，首先要明确安装边界：外螺纹端是M3规格，适配PCB上常见的3.2mm-3.5mm安装过孔，拧入端的螺纹有效长度要匹配安装板的厚度，避免螺纹过长顶到板上的元件，或者过短导致咬合牙数不足，一般M3的螺纹拧入深度至少要达到2.5mm以上才能保证足够的锁紧力，不会因为设备运输振动出现松脱。主体部分的长度是12mm，也就是两块板之间的净间距为5mm？不对，要注意，主体六角段的长度决定了板间的隔离距离，这款的隔离净距是5mm，刚好能容纳大部分0805、SOP封装的贴片元件高度，不会出现元件顶到上板的问题，主体上端的内螺纹也是M3规格，用来配合M3螺丝锁紧上层的PCB或者面板，内螺纹的深度要足够，一般要做到4mm以上，保证上层螺丝拧入后有足够的咬合长度，不会出现滑牙。做三维建模的时候，六角主体的棱边要做微小的倒角处理，不要做成尖锐的直角，一方面是五金车削加工的时候，尖锐棱边容易产生毛刺，装配的时候可能刮伤导线或者操作人员的手，另一方面倒角也能在安装的时候起到导向作用，让柱体更容易对准安装孔位。外螺纹的起始端也要做导向倒角，一般是45度的C0.3倒角，方便拧入对应的螺纹孔或者预装的螺母，不会出现螺纹错牙的问题。很多工程师选型的时候容易忽略六角对边的尺寸，要是选的对边尺寸过大，会和PCB上相邻的安装孔、走线或者元件产生干涉，这款的六角对边是5mm，比常规M3螺母的5.5mm对边还要小一点，特别适合安装孔位间距比较紧凑的小板卡，不会占用过多的板上空间。另外要注意，这类支撑柱一般采用黄铜或者不锈钢材质车削加工，建模的时候不需要额外做表面处理的特征，只要保证各段的同轴度就行，外螺纹和主体六角、内螺纹的同轴度要控制在0.1mm以内，不然装配的时候会出现柱体歪斜，导致上层板安装不平，长期受力可能出现板件变形的问题。在实际装配场景中，这类单头外螺纹的隔离柱比双头螺柱的安装效率更高，只需要先把带螺纹的一端拧入下层的安装基体或者预埋螺母，再把上层板对准柱体上端的内螺纹孔，拧上螺丝就完成固定，不需要在两端都拧螺母，适合批量装配的生产线使用，能减少不少装配工时。还要考虑安装后的受力情况，这类隔离柱主要承受轴向的压紧力，侧向受力能力比较弱，所以设计的时候不要把它用在需要承受侧向载荷的位置，比如板卡上有重型连接器需要频繁插拔的场景，要额外增加支撑结构，不能只靠隔离柱承受插拔的侧向力，不然容易导致柱体弯曲或者螺纹滑牙。建模的时候，螺纹部分如果是用于装配仿真，可以采用简化的装饰螺纹线，要是用于加工出图，就要标注清楚螺纹的公差等级，一般外螺纹采用6g公差，内螺纹采用6H公差，满足常规五金件的配合要求，不需要过高的精度，不然会增加不必要的加工成本。柱体的端面要保证平整，和轴线垂直，不然锁紧的时候板件会出现倾斜，导致应力集中在某一个固定点，长期振动可能让PCB出现开裂的问题。
