截止阀阀杆组件二维工程设计图纸

项目分类:3D模型 发布时间:2021-10-25 ID:335408
  • 截止阀阀杆组件二维工程设计图纸
  • 截止阀阀杆组件二维工程设计图纸
  • 截止阀阀杆组件二维工程设计图纸
  • 截止阀阀杆组件二维工程设计图纸
  • 截止阀阀杆组件二维工程设计图纸
  • 截止阀阀杆组件二维工程设计图纸
  • 截止阀阀杆组件二维工程设计图纸

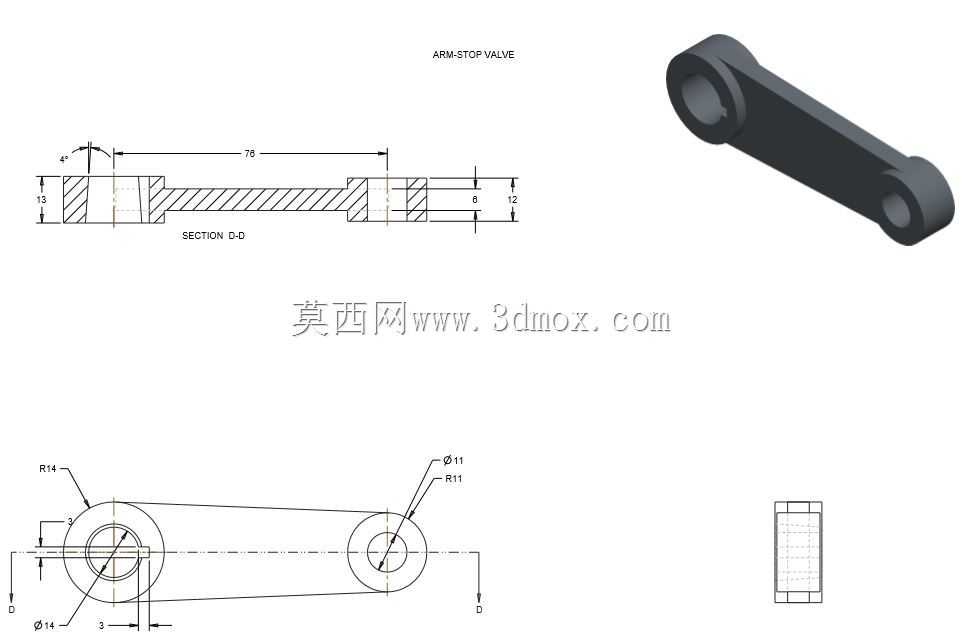

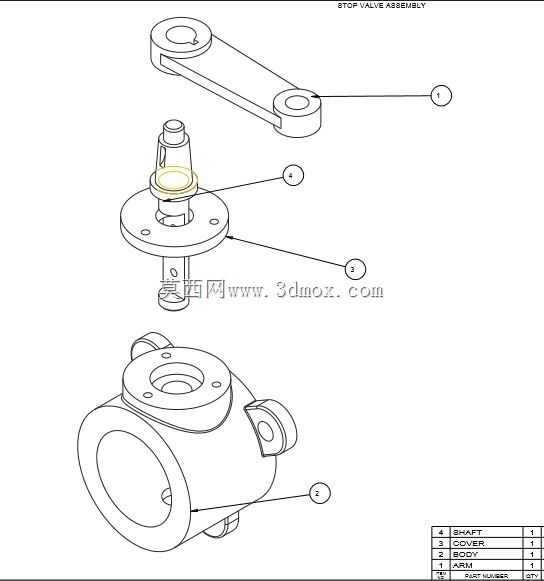

在工业流体输送管网、工艺管线控制系统中,截止阀作为截断类阀门的核心品类,承担着管路介质通断调节、工况隔离的关键作用,而阀杆作为截止阀操作力矩传递、阀芯行程驱动的核心受力零件,其结构设计合理性、尺寸精度控制直接决定整阀的操作手感、密封可靠性与服役寿命。这套二维工程图纸围绕截止阀的臂、阀体、盖、轴类核心关联零件展开尺寸标注与结构表达,覆盖了零件从毛坯成型到精加工装配全流程的尺寸基准与形位要求。

从实际工况适配角度看,这类截止阀零件通常适配中低压工况的水、油品、弱腐蚀性介质输送场景,常见于化工装置的公用工程管线、建筑给排水系统、暖通空调循环水管网、中小型泵站的进出口截断环节。阀杆作为运动件,上端需要和手轮或者执行机构连接,图纸中上端的扁位与径向孔结构,就是为了实现和操作件的周向固定与轴向锁紧,避免操作过程中阀杆跟转或者脱出,扁位的尺寸公差需要和手轮内孔的配合间隙控制在0.1-0.2mm区间,既保证装配便利性,又避免操作时出现旷量导致的力矩传递损耗。

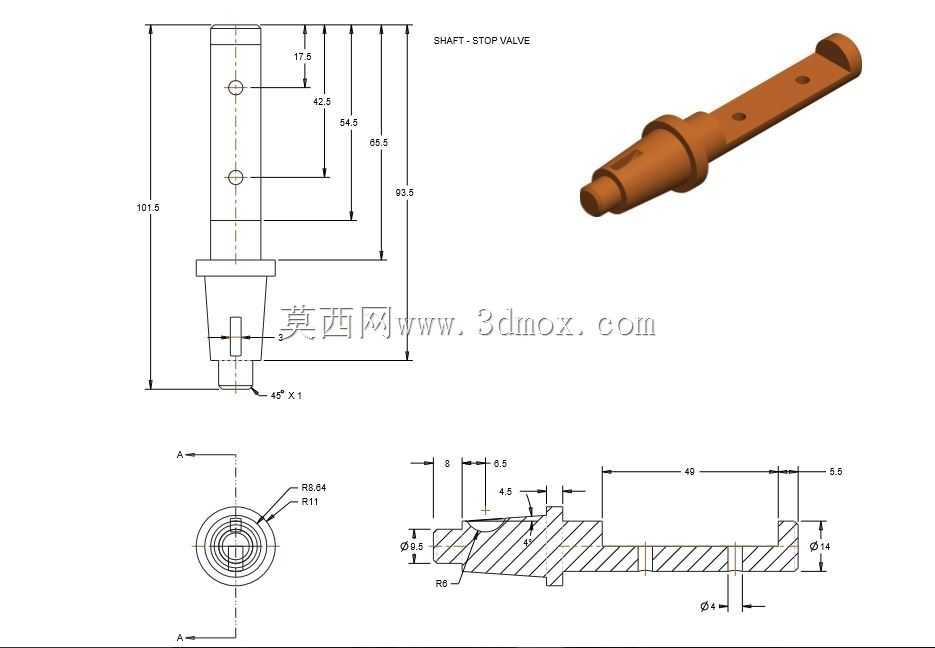

从结构设计逻辑来看,图纸中阀杆的阶梯轴结构是按照受力梯度做的变径设计,靠近密封段的轴径更大,用来承受介质压力带来的轴向推力,中间段和填料函配合的部位表面粗糙度要求达到Ra1.6,保证填料密封的贴合效果,避免介质沿阀杆表面出现外漏。下端和阀芯连接的部位做了锥面过渡与卡槽结构,用来和阀芯实现可靠卡接,保证阀杆升降过程中能够稳定带动阀芯做直线位移,实现阀座通流面的开启与闭合。图纸中给出的总长101.5mm的尺寸边界,是整阀装配时的核心安装尺寸,直接决定了阀盖填料函的深度、手轮安装位的高度空间,在整阀设计时需要以此为基准匹配上阀盖的结构尺寸,避免出现阀杆行程不足导致的阀门无法完全关死,或者阀杆升程过高导致的填料脱出问题。

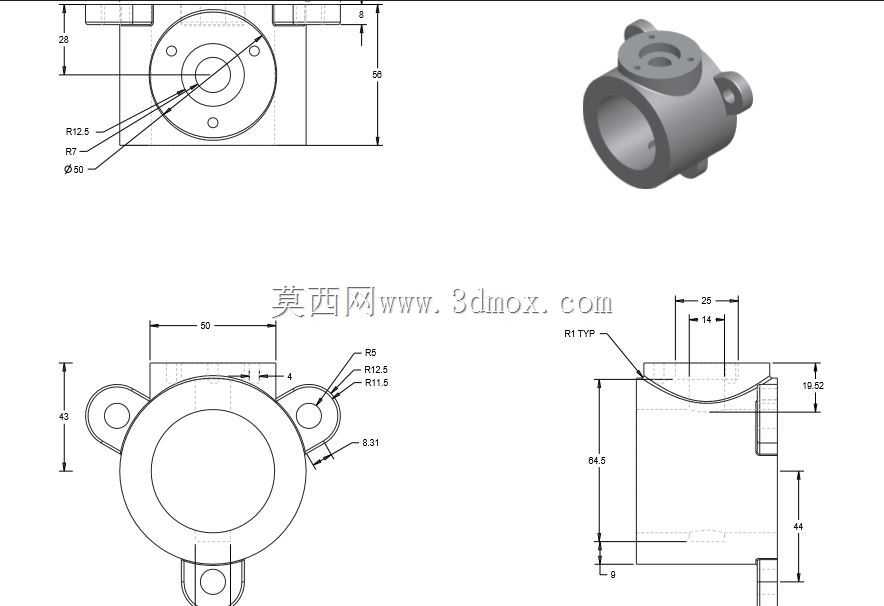

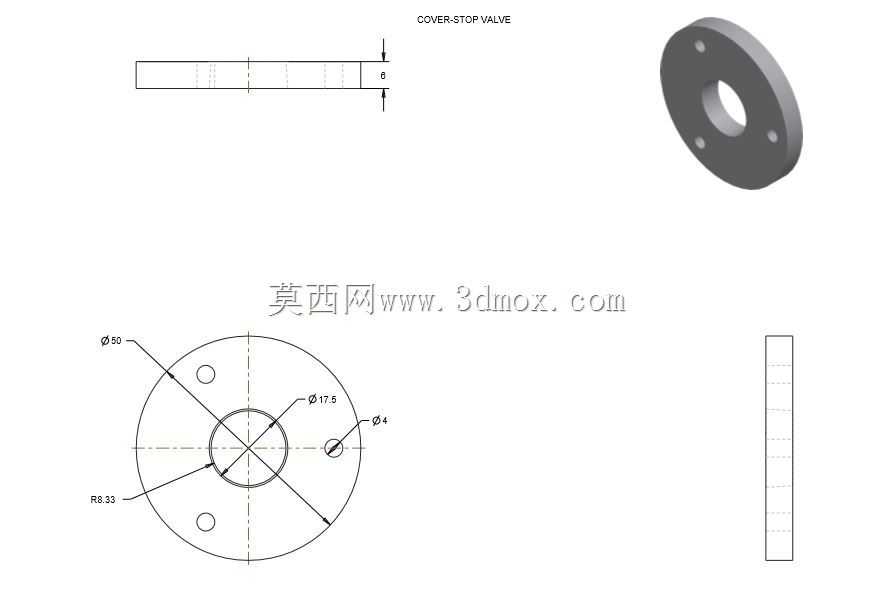

配套的阀体剖视图清晰表达了内部流道的结构走向,进、出口端的同轴度要求、中法兰的连接尺寸、阀座密封面的角度与位置尺寸都做了明确标注,阀体流道的转弯处做了R5的圆角过渡,减少介质流动过程中的阻力损失,避免直角结构导致的介质冲蚀磨损与湍流噪声。阀盖部分的图纸标注了和阀体连接的法兰尺寸、填料函的内径与深度、和支架配合的止口尺寸,其中填料函的深度设计预留了3-5组填料的安装空间,同时留出了填料压盖的调节余量,保证在填料出现磨损后可以通过压紧压盖实现密封补偿,延长整阀的维护周期。

从加工工艺角度看,图纸上标注的各段轴径公差、端面垂直度、同轴度要求,是工艺编排的核心依据:阀杆的加工需要先车削外圆留磨量,再对密封配合段进行磨削加工,上端的连接孔需要在铣完扁位后进行钻削,保证孔的位置度符合装配要求;阀体的加工需要先以流道外圆为粗基准找正,加工中法兰端面与止口,再以中法兰止口为精基准加工内部流道与阀座密封面,保证密封面和流道的同轴度,避免装配后出现阀芯偏磨导致的内漏问题。这类零件的尺寸边界在整阀装配时需要重点校核阀杆的行程余量,当阀门处于全关位置时,阀杆下端不应和阀体底部发生碰撞,当阀门处于全开位置时,阀杆的密封段不应脱出填料函区域,避免出现介质外漏的风险。

在现场安装与维护场景中,这套图纸标注的尺寸也可以作为备件加工、损坏零件替换的尺寸依据,不需要对整阀进行拆解测绘就可以按照图纸尺寸加工替换件,大幅缩短管线故障的停机维护时间。图纸中给出的各部分倒角、圆角要求,除了加工工艺性的考虑外,也避免了零件装配时的锐边割伤填料、密封件的问题,比如阀杆下端的45°倒角,就是为了装配时能够顺利导入阀芯的连接孔,同时避免锐边刮伤阀芯内部的密封件。
