2.54与1.5mm间距电子定位铂宁结构件

在电子组装、PCB板级调试、小间距元器件对位的生产与研发场景里，这类间距适配的定位结构件是很容易被忽略但直接影响装配良率的小部件。很多做消费电子、工控板卡的结构工程师都遇到过这类问题：板上既有2.54mm常规排针排母的安装位，又有1.5mm小间距接插件、光耦类元件的贴装位，手工对位或者治具压合时很容易出现引脚偏移、元件歪斜的情况，轻则需要返工补焊，重则直接导致引脚弯折、元件报废，尤其是小批量打样阶段，没有定制钢网和高精度贴片机辅助的情况下，这类定位件的作用就会被放大。

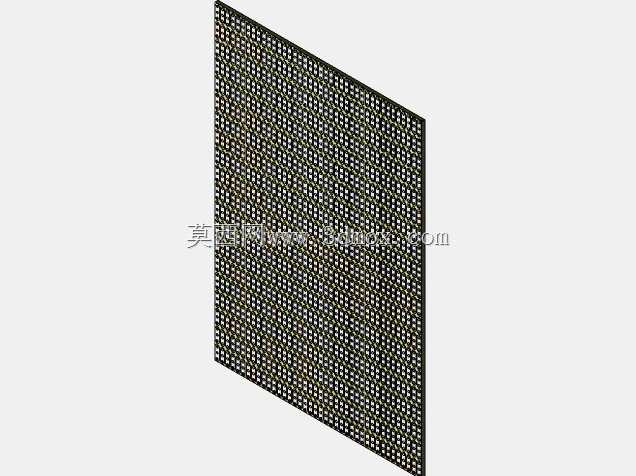

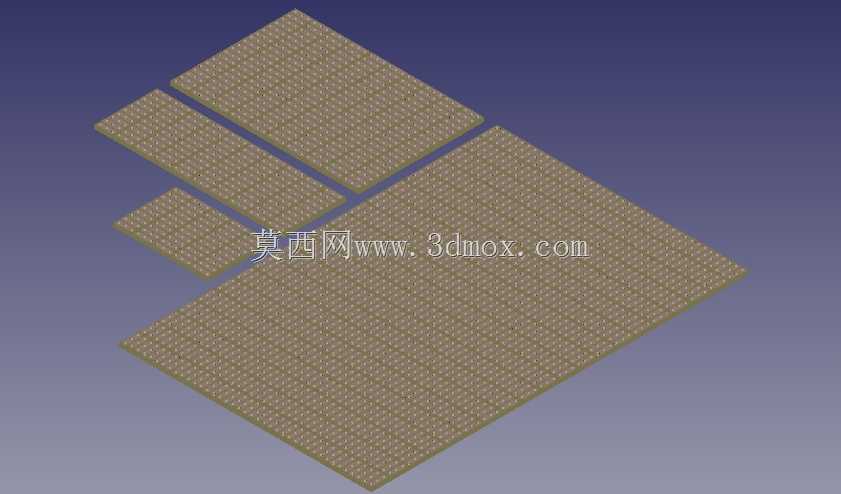

这次的定位结构件做了两种间距规格的适配，分别对应2.54mm的通用通孔元件间距和1.5mm的小间距表贴元件间距，整体采用网格化的平面基体设计，不同尺寸的定位块可以单独取用，也可以根据PCB板的实际布局拼接组合使用。设计时没有采用整块实心的结构，而是在基体表面做了均匀的点阵凹坑，一方面是为了减轻结构件本身的重量，避免压合时对板上已贴装的轻薄元件造成额外压力，另一方面点阵结构可以增加定位件与PCB板面之间的摩擦力，压合对位时不会出现打滑偏移的情况。

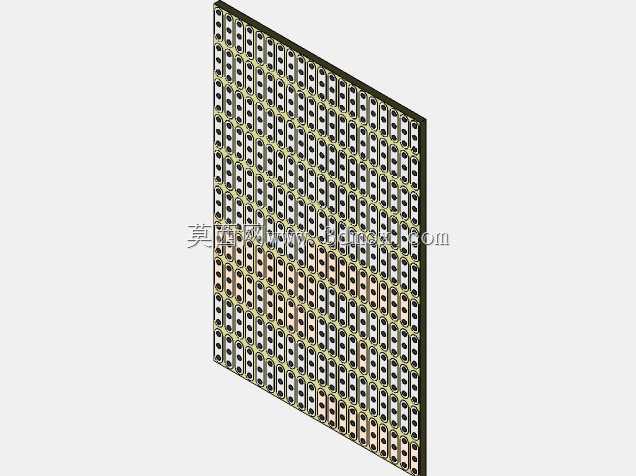

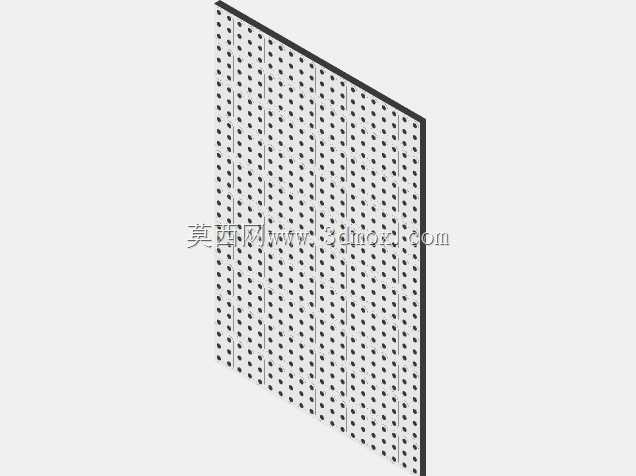

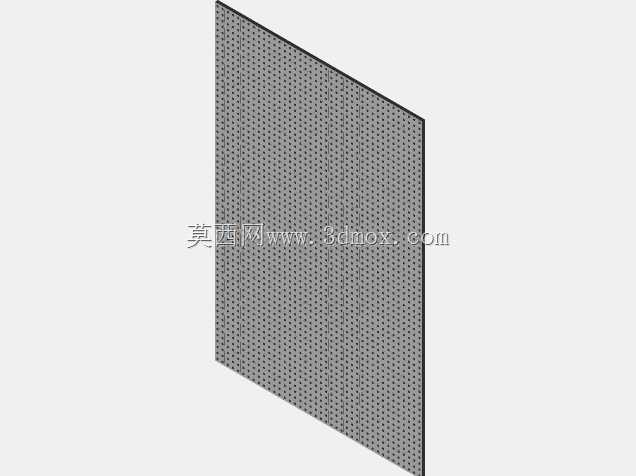

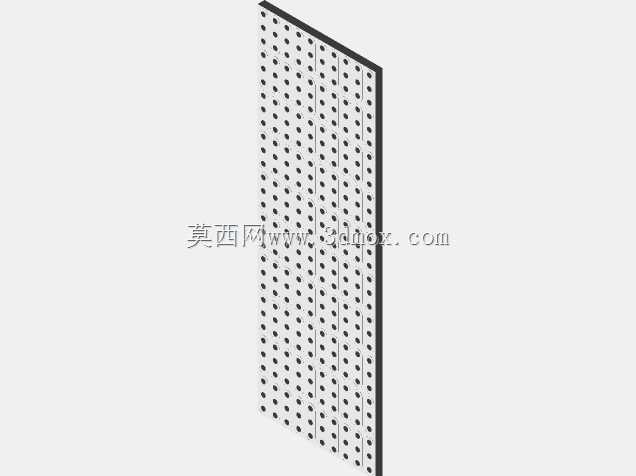

从安装边界来看，最大的一块定位基体覆盖范围适配常规100mm*100mm以内的小型PCB板，三个小尺寸定位块分别对应不同长度的排针、光耦元件的定位需求，最小的定位块可以覆盖4pin以内的1.5mm间距元件，使用时可以根据待定位元件的引脚分布，将对应规格的定位块卡入元件引脚与PCB焊盘之间，引脚对准定位块上的对应孔位后再进行压合或者焊接，能完全避免引脚错位的问题。

很多工程师在做治具设计的时候，习惯把所有定位结构做成一体化的治具，但实际生产中不同批次的板卡元件布局经常会有微调，一体化治具只要有一个元件位置变动就需要整体重做，成本高且响应慢。这种分体式的定位结构件就灵活很多，单个定位块可以单独替换，不同间距的定位块可以自由组合，不管是实验室手工焊接打样，还是小批量产线的辅助定位都能适用。

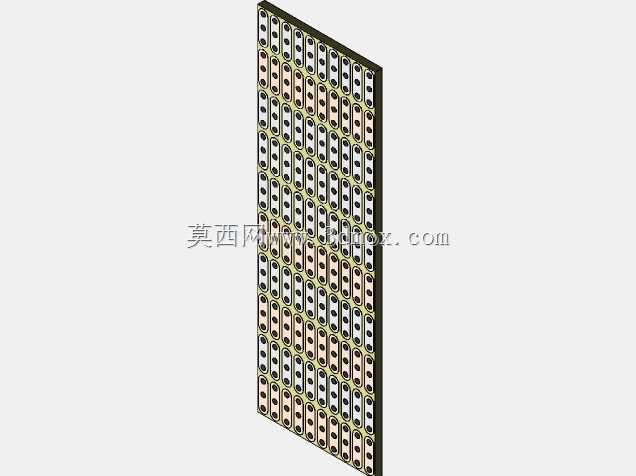

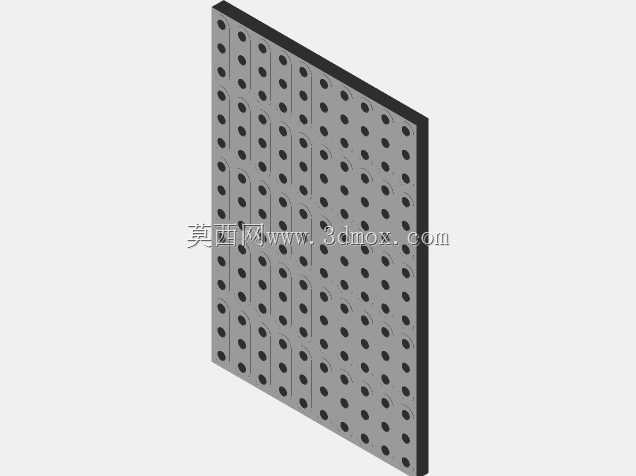

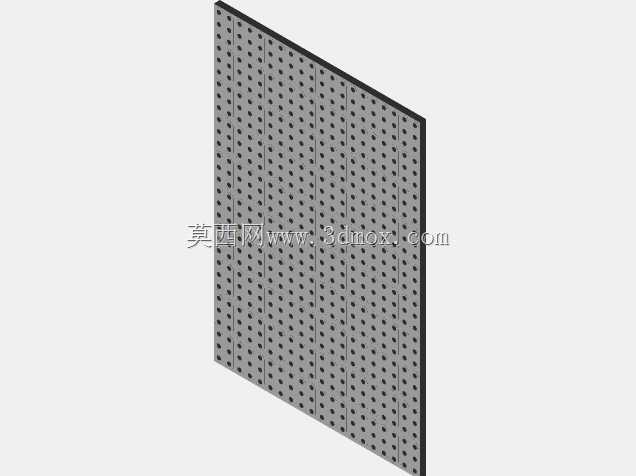

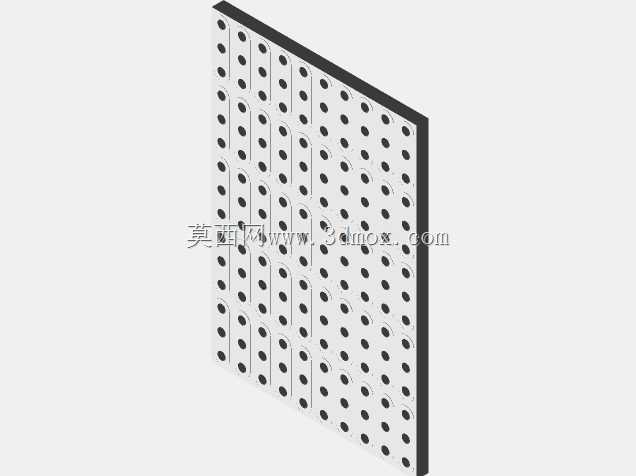

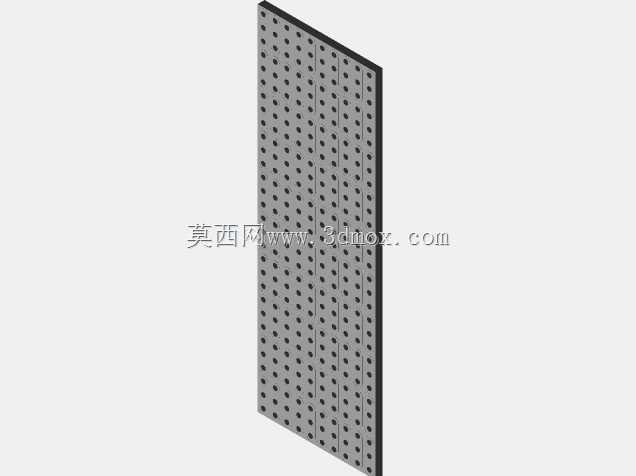

设计时还考虑了定位件的重复使用需求，基体边缘做了0.5mm的加厚处理，多次取放不会出现边缘崩边的情况，定位孔的公差控制在+0.05mm以内，既能保证引脚顺利穿过，又不会因为间隙过大导致定位偏差。针对光耦这类对安装位置精度要求较高的元件，对应的定位块上还做了元件本体的限位槽，压合时元件本体卡入限位槽，不会出现本体歪斜导致的引脚对位偏差，焊接完成后元件的共面度能控制在0.1mm以内，完全满足波峰焊、回流焊的工艺要求。

在实际使用场景里，这类定位件不光可以用在PCB焊接环节，在线束压接、排针排母预装的工序里也能使用，比如压接2.54mm间距的杜邦线端子时，把端子排卡入对应间距的定位块槽位里，再进行压线操作，能保证每个端子的压接位置一致，不会出现端子高低不齐的情况。针对1.5mm间距的小型接插件，定位块的槽位深度做了差异化设计，不会因为槽位过深卡住元件，取放的时候只需要轻轻倾斜就能把定位件从焊好的板上取下，不会碰歪已经焊好的元件引脚。

很多刚入行的结构工程师会觉得这类小定位件不需要专门做三维建模，现场手工打磨个治具就能用，但实际上手工制作的治具公差很难控制，尤其是1.5mm小间距的位置，0.1mm的偏差就会导致引脚插不进去。通过三维建模提前验证定位孔的位置、定位块的组合方式，能提前发现不同元件布局下的定位干涉问题，比如板上有较高的电解电容时，可以提前调整定位块的摆放位置，避开高元件的区域，不用等到现场试生产的时候才发现干涉问题再临时修改。

另外这类定位结构件的网格化基体设计，也兼容产线上常用的真空吸附治具，点阵凹坑不会影响真空吸附的气密性，放在真空治具上使用时不会因为漏气导致定位件移位。不同尺寸的定位块边缘都做了15度的倒角，取放的时候不会刮伤PCB板面的阻焊层，也不会刮到操作人员的手，细节上的处理完全符合车间生产的安全要求。
