2.54mm间距3296型多圈可调电位器结构设计

在各类工控板卡、信号调理模块、电源校准电路的设计过程中，板载可调电位器是经常用到的被动调节元件，这款2.54mm引脚间距的3296型多圈电位器，是目前通孔插装工艺里应用最广泛的精密调节类元件之一。从实际选型和结构设计的角度来看，这类电位器的核心作用是在电路调试阶段对信号增益、参考电压、电流阈值等参数进行精细校准，部分量产设备里也会用它做用户端的参数微调，比如小型电源的输出电压校准、传感器采集回路的零点偏移修正，都离不开这类元件的参与。

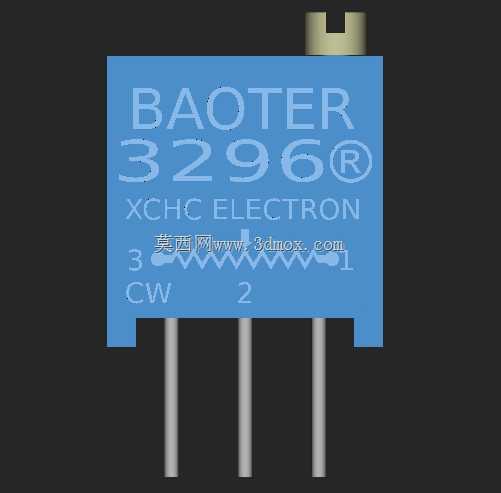

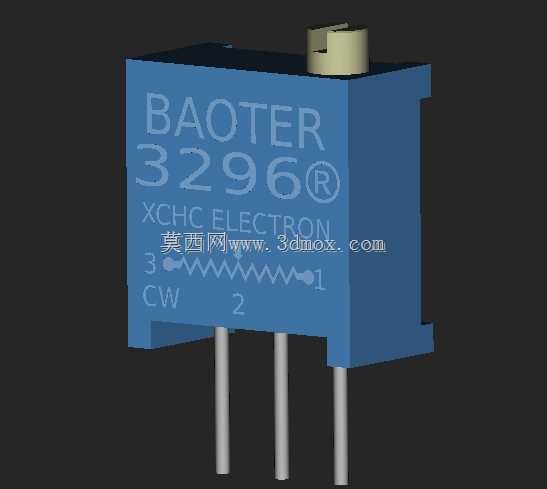

从结构设计的思路来看，这款电位器采用蓝色阻燃塑壳作为主体封装，顶部设置一字型调节槽，配套的调节旋钮采用内嵌式设计，调节时需要用小号一字螺丝刀伸入操作，这种设计一方面可以避免日常使用中的误触碰导致参数偏移，另一方面多圈调节的结构可以实现更高的调节精度，单圈调节对应的阻值变化量更小，适合需要精细校准的电路场景。引脚采用标准2.54mm间距设计，完全适配通用万用板、标准PCB的通孔焊盘尺寸，三个引脚分别对应电位器的两个固定端和一个滑动抽头端，引脚长度预留了足够的波峰焊吃锡空间，插装时引脚伸出PCB背面的长度控制在1.5-2mm区间，既可以保证焊接可靠性，也不会因为引脚过长导致相邻焊点短路。

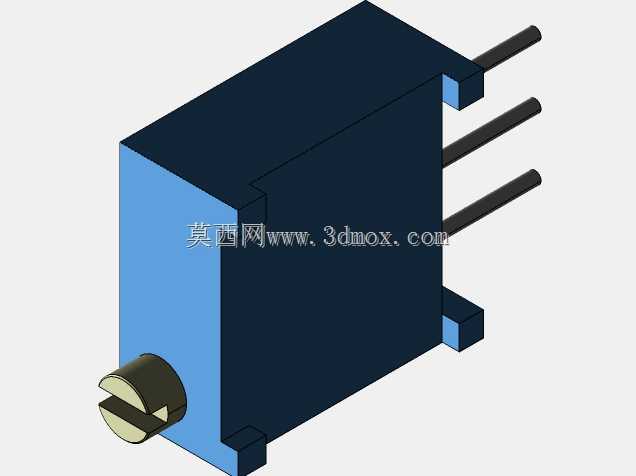

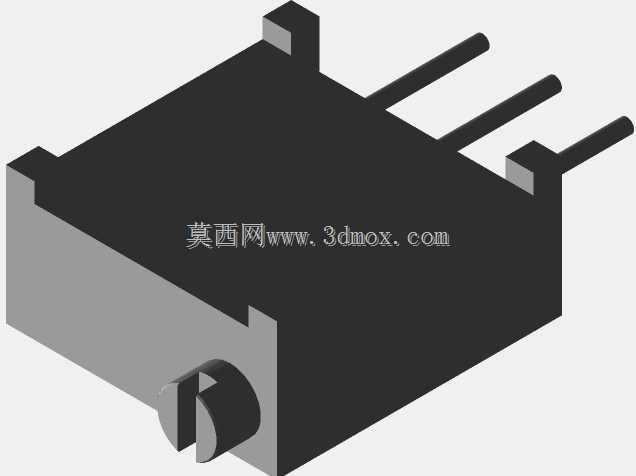

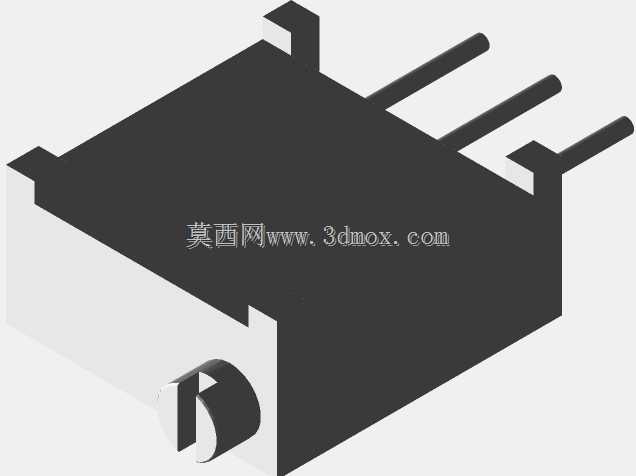

从安装边界尺寸来看，这款电位器的主体塑壳长宽尺寸控制在10mm见方以内，高度方向从PCB板面到调节槽顶部的尺寸不到10mm，属于板上安装高度较低的元件，在结构堆叠设计时不需要预留过多的垂直空间，即使是在紧凑的板卡布局里，只要在调节槽正上方预留直径3mm左右的螺丝刀操作空间，就可以满足后期调试的操作需求。塑壳侧面印刷的标识清晰标注了引脚定义和调节方向，CW标识明确了顺时针旋转时抽头的阻值变化方向，设计PCB封装时可以直接对应丝印层的引脚标注，避免封装绘制时出现引脚定义反向的问题，减少制版后的调试返工概率。

在实际电路应用里，这类电位器的额定功率通常在0.5W级别，适用的工作温度范围覆盖常规工业设备的运行环境，塑壳材料的耐温特性可以满足波峰焊、回流焊的温度曲线要求，不会因为焊接高温出现壳体变形、内部触点移位的问题。内部的电阻体采用碳膜或者金属陶瓷材质，多圈蜗杆调节结构带动滑动触点在电阻体上平稳移动，调节过程中的阻值变化线性度较好，没有明显的跳变或者接触不良问题，长期使用的稳定性也能满足工业设备的寿命要求。建模过程中需要重点关注引脚的位置度公差，三个引脚的中心距必须严格控制在2.54mm的标准间距，公差范围控制在±0.1mm以内，否则会出现插装困难的问题；顶部调节槽的尺寸要匹配标准一字螺丝刀的刀头宽度，槽深要足够，避免调节时出现打滑滑牙的情况；塑壳侧面的定位凸台尺寸也要准确还原，部分场景下会在PCB上开设对应的定位槽，配合凸台实现焊接前的预固定，减少过波峰焊时的元件偏移问题。

对于结构工程师和硬件工程师来说，这类标准电子元件的三维模型准确性直接影响到PCB布局和结构壳体的干涉检查，如果模型尺寸偏差过大，很容易出现壳体装配时和电位器顶部干涉、或者调节孔和调节槽不对中的问题，精准还原的三维模型可以在设计阶段就提前规避这类装配问题，减少样机试装时的修改次数。在做板卡布局时，还要注意电位器的安装方向，尽量将调节槽朝向设备壳体的调试开孔方向，不需要拆开设备外壳就可以完成参数校准，提升后期运维的便利性。
