十六进制旋转编码拨码开关结构设计

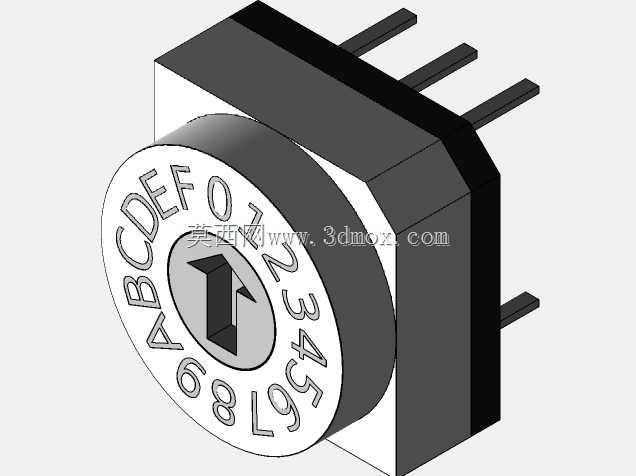

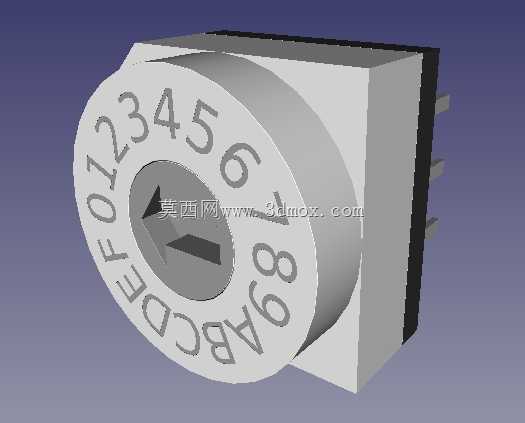

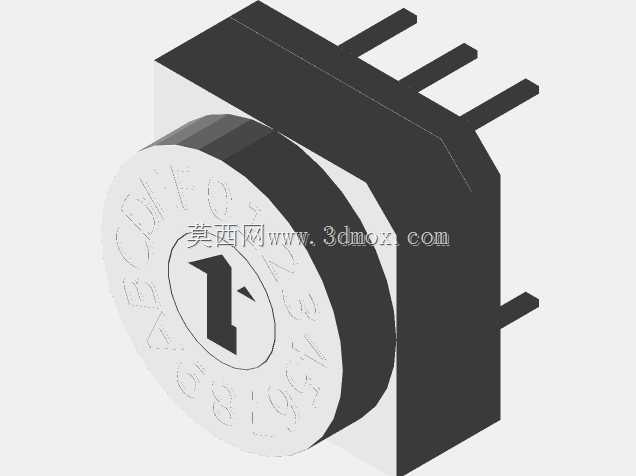

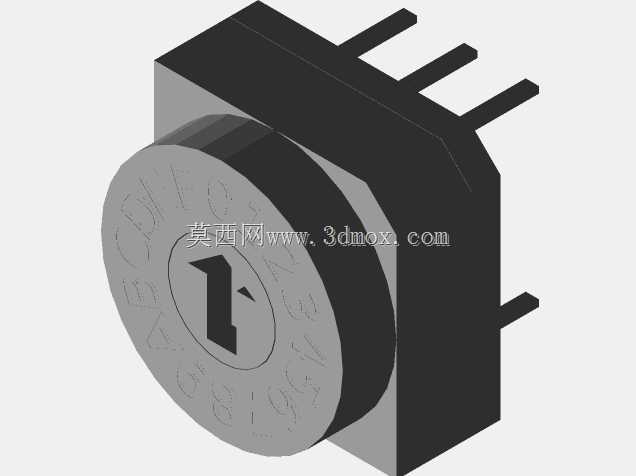

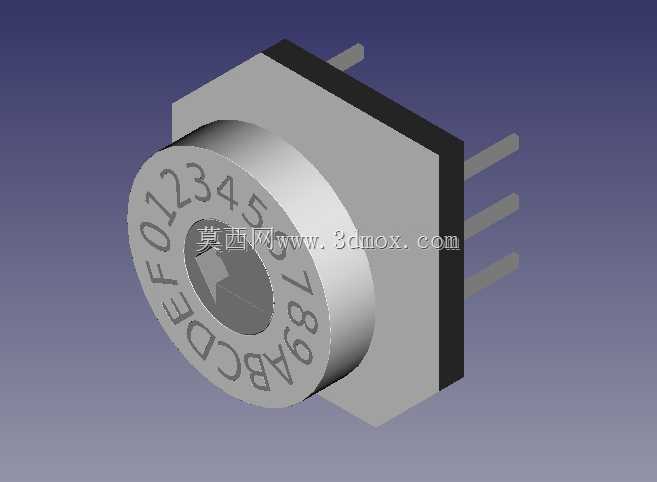

　　这款旋转式十六进制拨码器件，常应用在工业控制板卡、测试治具、嵌入式设备的地址配置场景中，设备调试阶段无需重新烧录程序，仅通过旋转拨盘就能完成参数档位、设备地址的切换设置，在多节点通讯组网的工控场景里，能大幅降低现场调试的操作复杂度，避免反复拆改设备接线、重刷固件的繁琐流程。从结构设计来看，器件主体采用方形基座搭配圆形旋转拨盘的组合形式，拨盘圆周面蚀刻有0-9的阿拉伯数字与A-F的英文字符，完整覆盖十六进制0到15的全部编码档位，每旋转一个档位对应一组固定的引脚通断逻辑，拨盘表面设置有定位缺口，配合基座内部的弹片定位结构，旋转到位时会产生清晰的段落反馈，能避免设备运行过程中受振动影响出现档位偏移、编码错乱的问题。

　　基座背部伸出的直插式引脚采用标准间距设计，适配常规PCB板的焊盘孔位，安装时可直接通过波峰焊或手工焊接固定在电路板上，方形基座的侧边设置有定位凸台，焊接时能卡入PCB对应的定位孔中，避免焊接过程中器件偏移导致引脚虚焊。设计过程中优先考虑了操作的人机交互合理性，拨盘的直径设置适配指尖操作的接触面积，旋转阻尼经过调校，既不会因为阻尼过小导致误碰移位，也不会因为阻尼过大造成操作费力，拨盘表面的字符采用凹陷蚀刻工艺，长期使用不会因为手指摩擦出现字符磨损脱落的问题，即便在工业现场多粉尘、有油污的使用环境下，字符辨识度也能得到保障。基座内部的接触弹片采用高弹性合金材质，每个档位的接触压力经过反复验证，能保证长期使用后接触电阻仍保持在稳定区间，

　　避免出现接触不良导致的编码信号传输错误，弹片的接触部位做了镀金处理，提升抗氧化能力，适配潮湿、有轻度腐蚀气体的工业使用场景。从安装边界来看，器件整体高度控制在常规板载元器件的高度范围内，不会占用过多的机箱内部垂直空间，方形基座的四个边角做了小倒角处理，安装时不会和周边的电容、接插件等元器件产生结构干涉，引脚的伸出长度适配1.6mm标准厚度PCB的焊接要求，焊接后引脚露出PCB背面的长度控制在合理范围，不会出现引脚过长触碰机箱壳体造成短路的风险。在功能逻辑上，每一个拨盘档位对应四位二进制编码输出，可直接连接到MCU的IO引脚，无需额外添加编码转换电路，硬件设计时能简化电路走线，减少板卡的元器件数量，降低整体物料成本。

　　这类拨码器件和传统的平拨式多位拨码开关相比，单器件就能实现十六位状态编码，占用PCB的板面面积更小，在空间紧凑的手持测试设备、小型嵌入式控制模块上应用优势更为明显，旋转操作的方式也比平拨操作更适合戴薄劳保手套的工业现场操作场景，不会出现平拨开关拨钮过小难以操作的问题。结构设计时还考虑了器件的装配便利性，基座和拨盘采用卡扣式装配结构，生产组装时无需额外螺丝固定，能提升自动化装配的效率，基座外壳采用阻燃级工程塑料材质，满足电子元器件的阻燃等级要求，即便电路出现短时过流发热，也不会出现壳体熔化引燃周边器件的风险。
