103标识表面贴装电阻三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，表面贴装电阻是出现频率最高的无源器件之一，这类元件的三维建模精度，直接影响后续PCB装配干涉检查、SMT钢网开孔设计、整机热仿真分析的结果可靠性。不同于传统通孔插装电阻，贴片元件没有长引脚结构，焊接端直接与PCB焊盘贴合，建模时需要严格把控两端电极的宽度公差、主体黑胶层的厚度偏差，避免后续导出的STEP模型导入PCB设计软件后，出现元件与丝印层重叠、与相邻高元件预留安全距离不足的问题。

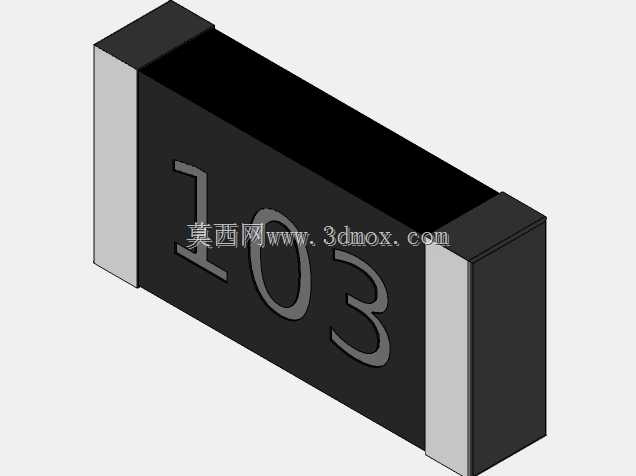

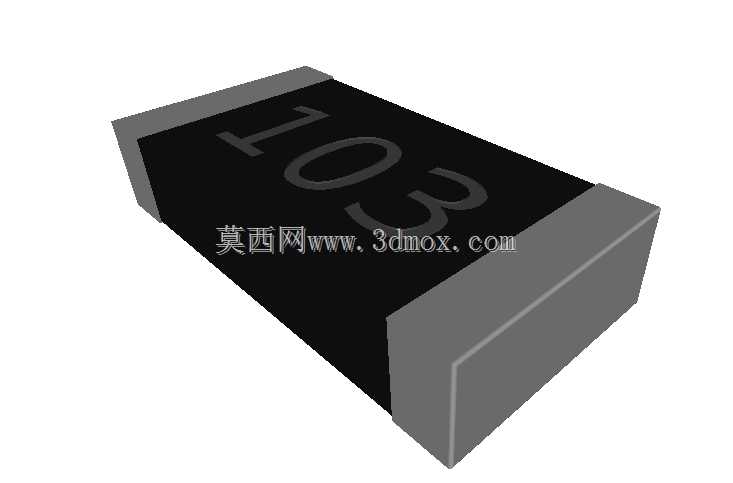

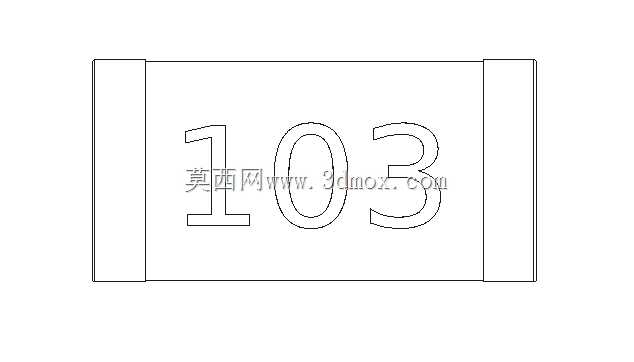

　　这款标称103的贴片电阻，对应阻值为10kΩ，是电路设计中最常用的上拉、下拉、限流电阻选型，广泛应用在电源回路、信号采样回路、IO口保护回路中。建模过程中首先确定安装边界：元件整体长宽尺寸对应2.5mm×1.25mm规格，属于中小功率贴片电阻的常规封装，两端端电极的宽度控制在0.3mm到0.4mm区间，电极厚度与主体黑胶层保持齐平，避免出现电极突出导致的焊接虚焊风险。主体电阻层采用哑光黑的陶瓷基底材质建模，表面丝印103的字符深度控制在0.02mm以内，既还原实物的丝印标识效果，又不会因为字符凹陷过深影响模型整体的曲面连续性。

　　从实际选型应用角度看，这类贴片电阻的建模需要重点考虑SMT贴装的工艺要求：元件底部与PCB焊盘接触的平面需要保证完全平整，不能出现曲面凸起或凹陷，否则在做贴装仿真时会出现元件偏移、立片的误判；两端电极的金属层需要单独做面组拆分，方便后续在做热仿真时给电极赋予金属铜的材质属性，模拟焊接后焊锡的导热路径。很多新手建模时容易忽略元件的边角倒角，实际量产的贴片电阻四个边角都有0.1mm左右的小圆角，并非尖锐直角，这个细节如果遗漏，在做整机装配的碰撞检查时，会误报元件与周边壳体、接插件的干涉问题，导致结构工程师反复调整PCB布局，浪费不必要的设计时间。

　　在不同的应用场景下，对这类电阻模型的细节要求也有区别：做消费电子类产品的外观爆炸图渲染时，需要给电阻表面的黑胶层赋予轻微的哑光磨砂质感，电极部分做镀锡的半光亮金属效果，还原元件出厂时的真实外观；做SMT产线的贴装程序仿真时，模型的重心坐标需要与实物保持一致，方便贴片机吸嘴取料位置的定位，避免吸嘴取料时出现偏斜导致抛料率上升；做电路的信号完整性仿真时，模型需要准确还原电阻本体的寄生参数对应的结构尺寸，比如电阻层的宽度、电极的延伸长度，这些结构参数直接影响高频信号下的寄生电感、寄生电容数值，仿真结果的偏差会直接导致高速电路的信号质量不达标。

　　建模时的分层思路也需要贴合实物的生产工艺：最内层是氧化铝陶瓷基底，承担整个元件的结构支撑作用，中间层是电阻合金层，通过激光调阻达到标称阻值精度，外层是黑色环氧树脂保护层，起到绝缘、防潮、防机械损伤的作用，最外侧是两端的镀锡端电极，用于焊接连接。每一层的结构厚度都需要按照实物的工艺参数设置，不能简单用一个整体实体代替，否则后续做有限元分析时，无法准确模拟不同材质的热膨胀系数差异，导致温循试验下的焊点应力分析结果失真。很多工程师在做PCB元件库建模时，为了省事直接用简化的方块代替贴片电阻，虽然能满足基础的布局占位需求，但在做高密度板卡设计时，比如手机主板、伺服驱动器控制板这类元件排布密度极高的场景，简化模型无法准确反映元件的实际外形公差，很容易出现量产时元件与周边屏蔽罩、连接器干涉的问题，导致整批PCB报废，造成不必要的生产成本损失。

　　另外在安装边界的把控上，这类1206封装（对应公制2.5mm×1.25mm）的贴片电阻，焊盘设计通常推荐长度0.8mm、宽度1.3mm，两个焊盘的中心间距控制在1.9mm，建模时可以将焊盘的参考位置一并在模型中做基准面标记，方便结构工程师在核对PCB布局时快速检查焊盘设计是否符合工艺规范。电阻表面的丝印字符位置也需要准确，不能偏移到端电极区域，否则在做PCB的AOI光学检测时，会因为识别不到丝印字符导致元件误判，增加产线的检测调试工作量。整体建模过程不需要做过多的夸张美化，所有结构细节都要服务于实际工程应用，保证模型导入到不同的EDA软件、结构设计软件、仿真软件中都能直接调用，不需要二次修改调整。
