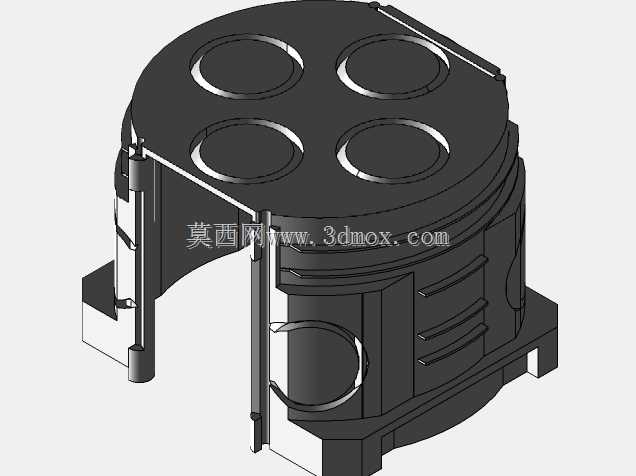

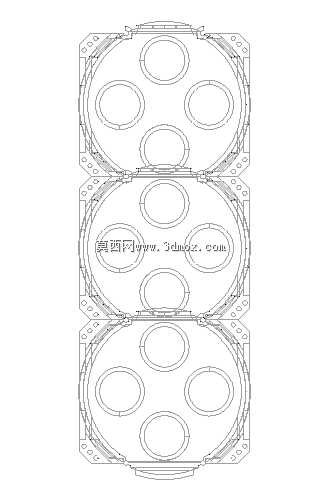

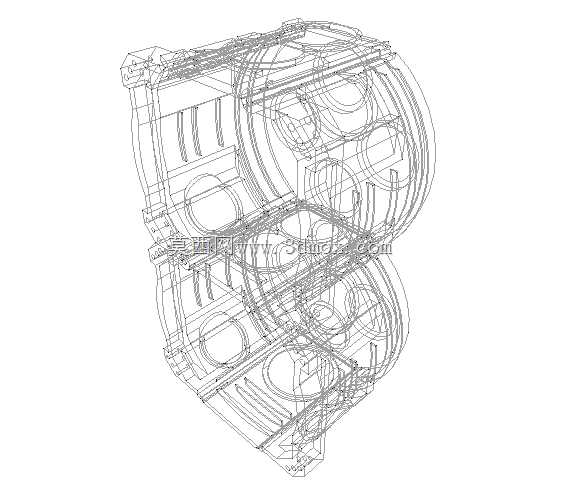

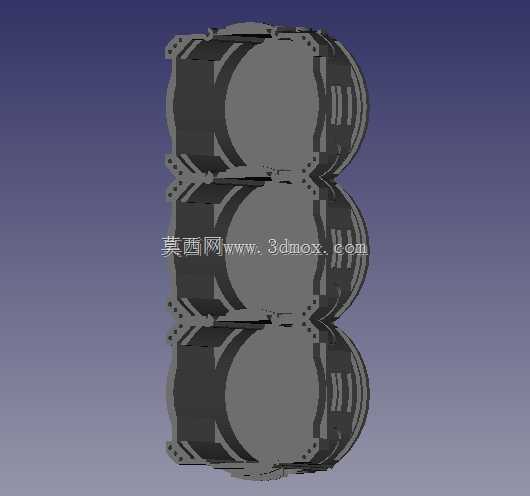

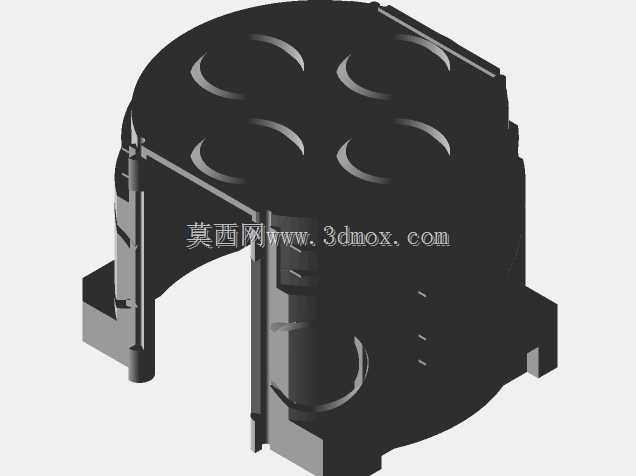

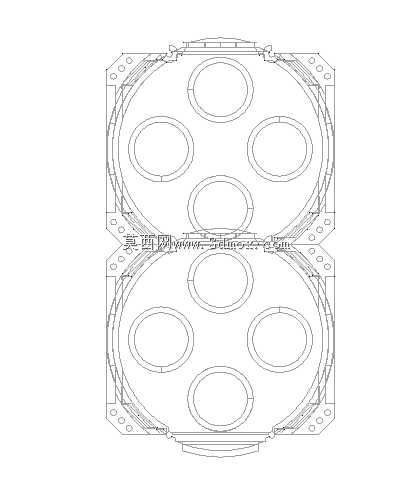

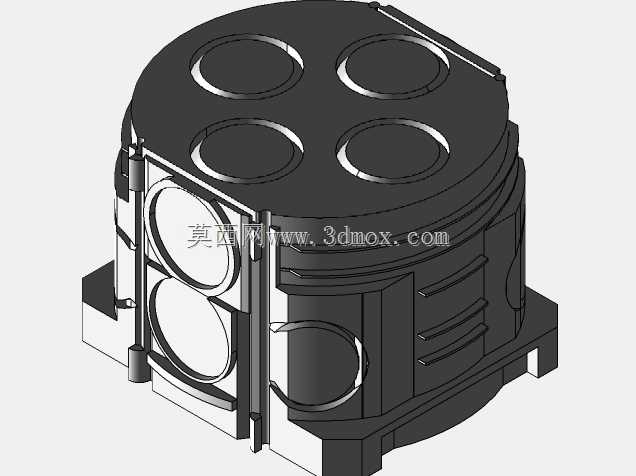

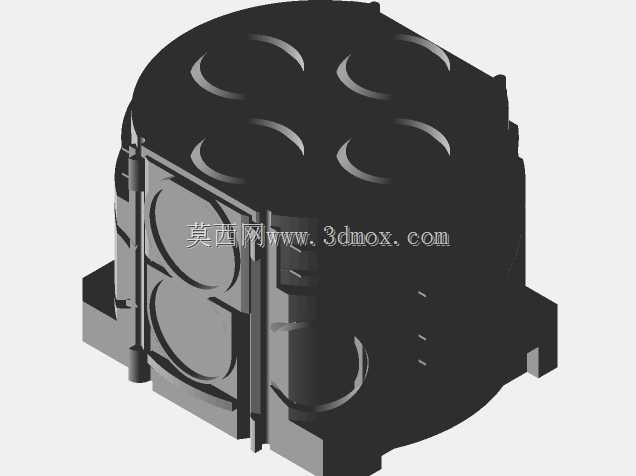

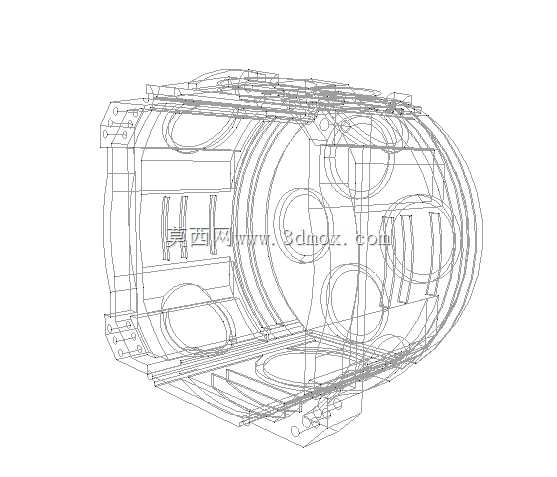

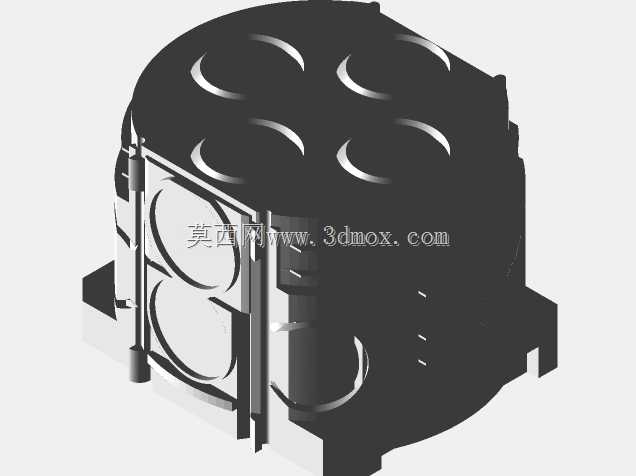

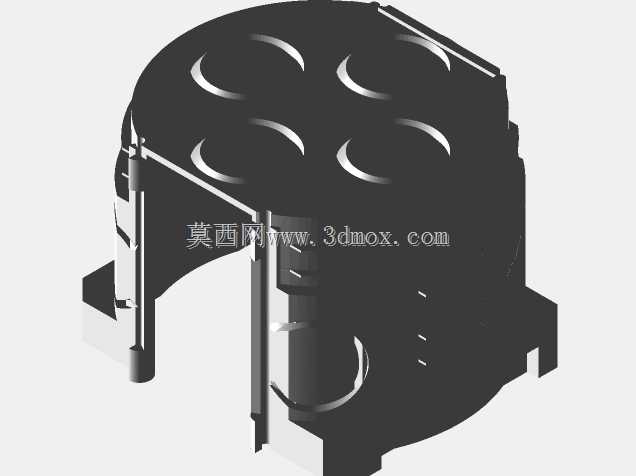

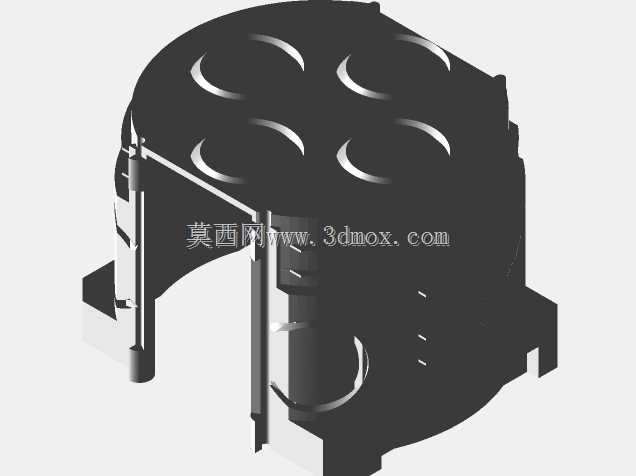

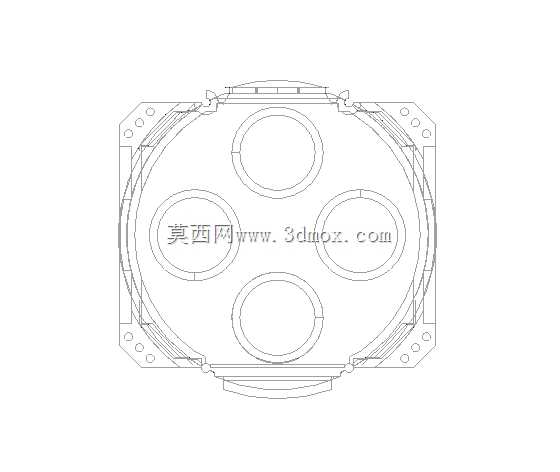

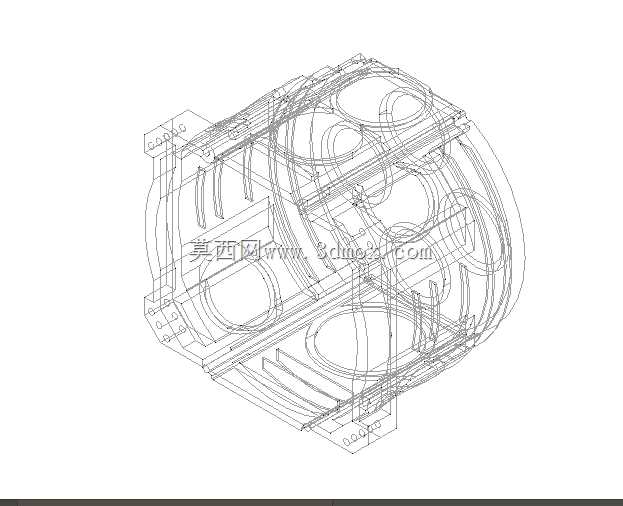

直径71mm嵌入式拼接式筒状安装壳体结构

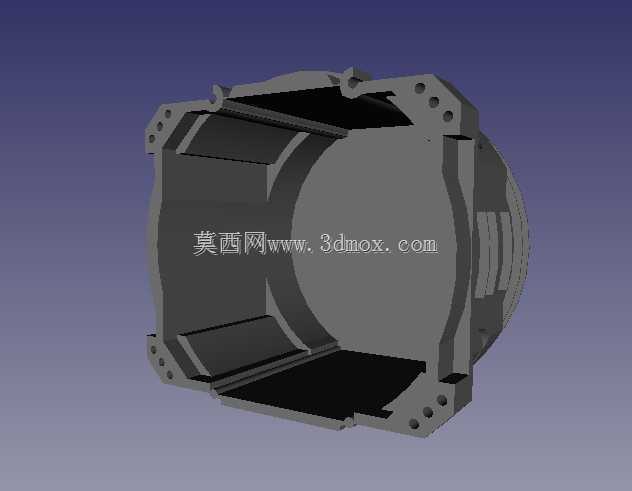

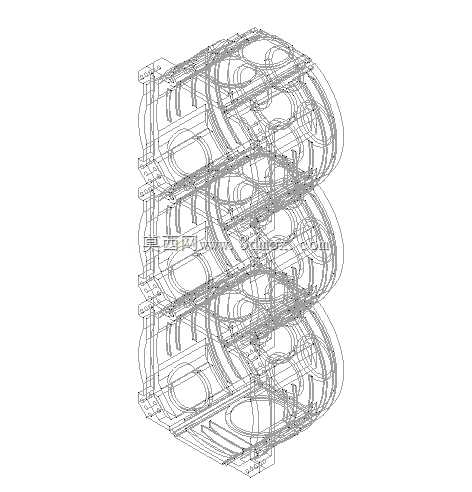

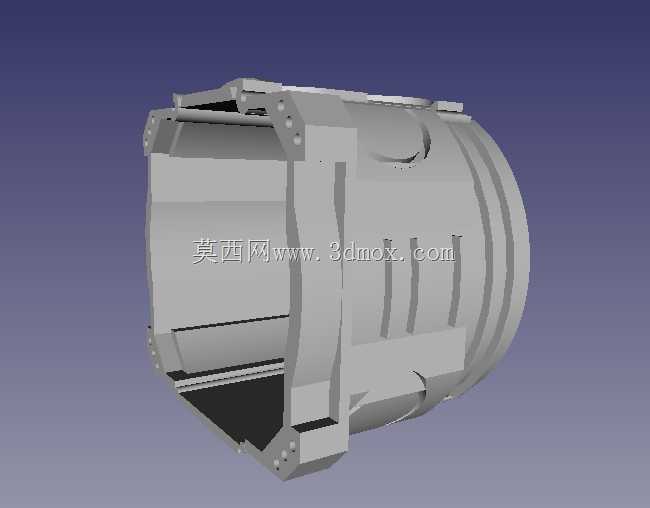

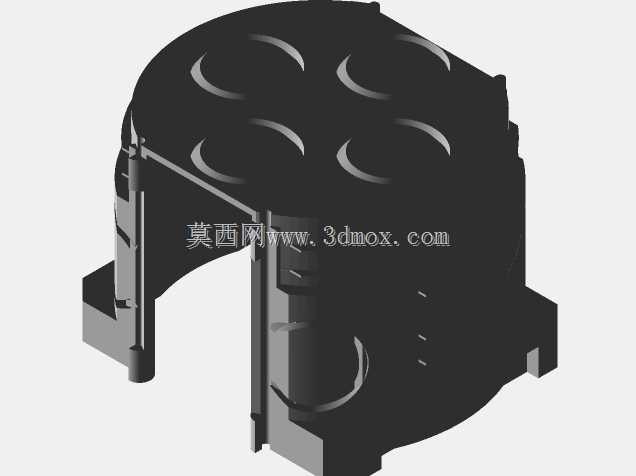

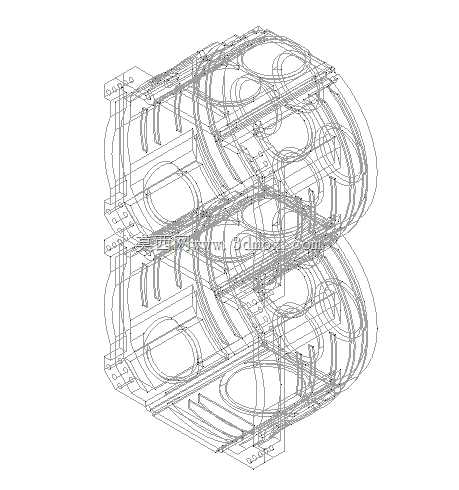

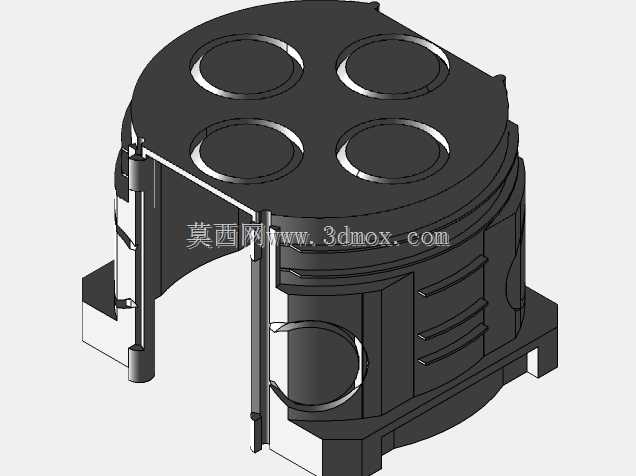

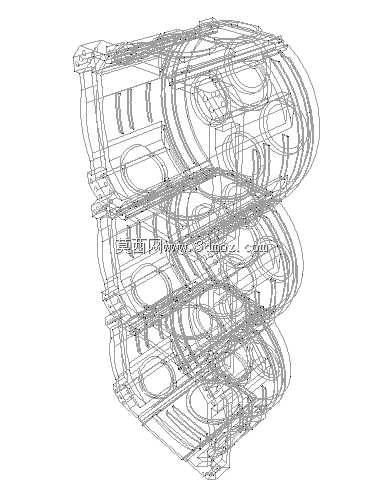

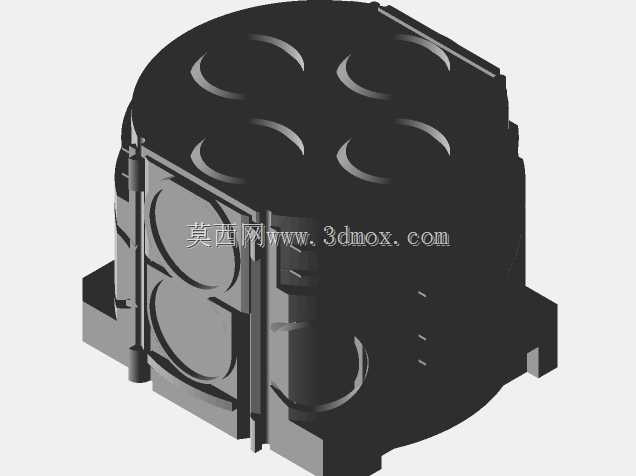

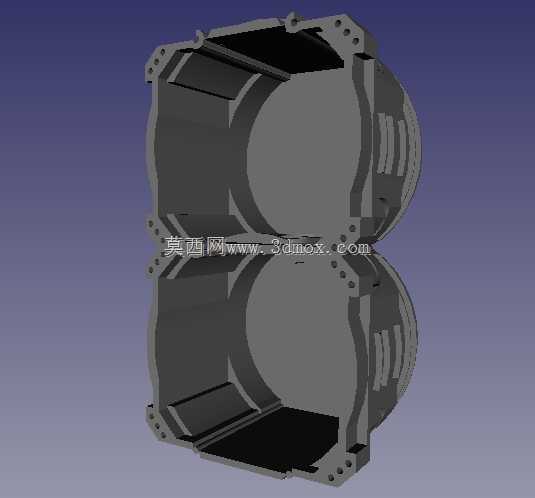

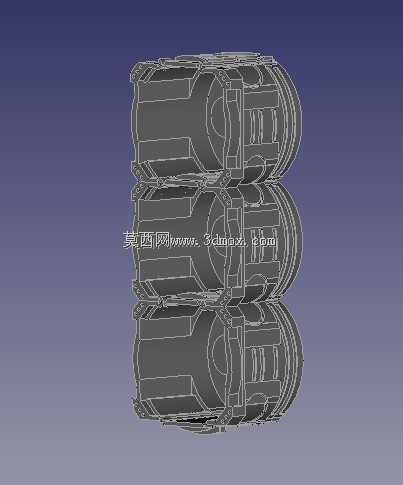

这类筒状拼接壳体常应用在小型光学探测模组、车载传感单元、工业视觉镜头的防护安装场景中，核心作用是为内部精密光学元件、电路传感模块提供稳定的安装基准，同时隔绝外部粉尘、飞溅碎屑对内部元件的干扰，在工业检测设备、车载辅助驾驶感知单元、户外安防监控镜头的配套结构中应用十分广泛。从实际使用需求出发，这类壳体需要兼顾安装便捷性与结构刚性，不同版本可拼接的设计，能够适配不同长度的内部元件装配需求，无需针对不同焦距的镜头、不同长度的电路模块单独开模制作壳体，大幅降低小批量多型号传感模组的结构配套成本。设计过程中首先明确了核心安装边界，整体外径控制在71mm，嵌入安装深度为52mm，这个尺寸参数是经过多轮场景适配确定的：71mm的外径能够匹配市面上多数通用型镜头防护套筒的安装开孔尺寸，在设备面板、车体安装位上开孔时无需定制特殊规格开孔器，现场安装作业效率更高；52mm的嵌入深度既能够容纳常规焦距的定焦镜头、配套的滤光片安装座以及后端的小型图像采集电路板，又不会因为嵌入深度过大挤占设备内部的布线空间，适配多数紧凑型工业检测设备、车载外装感知单元的内部空间余量。壳体周向布置的安装凸耳上预留了通孔，用于穿设固定螺丝，凸耳的位置经过受力校核，四个方向对称布置的固定点能够让壳体安装后受力均匀，长期受车载振动、设备运行振动影响也不会出现松动偏移，保证内部光学元件的光轴始终保持在设计位置，避免因壳体移位导致的检测精度下降、图像采集偏移问题。壳体内部的阶梯状限位结构是设计中的关键细节，不同内径的阶梯台分别对应镜头外圈、滤光片压圈、电路安装板的定位台阶，装配时各个元件只需要抵靠到对应的阶梯台面上即可完成轴向定位，不需要额外设计定制工装来调整安装位置，装配作业的门槛更低，批量装配时的一致性也更容易保证。可拼接的结构设计采用了止口配合的形式，相邻两段壳体的对接位置设置了凹凸配合的止口，拼接时能够自动保证同轴度，拼接后两段壳体的同轴度误差可以控制在0.02mm以内，完全满足光学元件对同轴度的精度要求，不会因为拼接结构引入额外的光轴偏移。拼接位置还预留了密封胶槽，在有防水防尘要求的使用场景中，可以在胶槽内填充密封硅胶，拼接后能够达到IP65级别的防护能力，适配户外车载、露天工业检测点的使用环境。壳体侧壁的加强筋结构沿着轴向布置，在不增加壳体整体壁厚的前提下提升了结构刚性，避免壳体在安装锁紧时因为螺丝锁紧力产生形变，挤压内部的光学元件或者电路模块。实际选型使用时，可根据内部元件的总长度选择对应数量的壳体段进行拼接，比如装配短焦距定焦镜头时只需要单段基础壳体即可，装配长焦距变焦镜头或者需要在壳体内置补光灯模块时，就可以增加一段或者两段拼接段来扩展内部容纳空间，所有拼接段的连接结构完全通用，不需要额外加工转接件，现场改造调整的灵活度很高。这类壳体的材质一般选用压铸铝合金或者高强度工程塑料，压铸铝合金版本的散热性能更好，适合内置功率较大的补光模块、图像处理电路的使用场景，能够及时将电路工作产生的热量导出，避免内部积热导致元件寿命下降；高强度工程塑料版本的重量更轻，耐腐蚀性更好，适合在潮湿、有弱腐蚀介质的工业环境中使用，不会因为长期接触腐蚀性气体出现锈蚀问题。在安装适配性上，壳体前端的外圈预留了标准滤镜螺纹接口，可以直接加装市面上通用的UV镜、偏振镜等光学附件，不需要额外配置转接环，后期使用过程中更换光学附件十分便捷。后端的拼接段上预留了走线缺口，内部电路的连接线可以从缺口位置引出，不会因为拼接挤压导致线缆绝缘层破损，走线缺口的位置做了圆角钝化处理，避免长期振动中线缆和缺口棱边摩擦导致的断线问题。从结构设计的合理性来看，这款壳体没有采用一体化的长筒结构，而是用可拼接的分段式设计，一方面降低了单件的加工难度，无论是机加工还是注塑成型，短筒状构件的成型良率都远高于长筒构件，生产制造成本更低；另一方面分段式结构在后期维护时也更方便，需要更换内部元件或者清理内部积尘时，只需要拆开对应的拼接段即可，不需要将整个壳体从安装位上完全拆下，现场维护的工作量大幅降低。在实际工程应用中，这类拼接式壳体还可以拓展应用在小型气体检测传感器、激光测距模块的防护安装上，只需要根据内部元件的安装需求调整内部阶梯台的尺寸即可，结构本身的适配性很强，不需要对整体外形和安装结构做大幅修改就可以适配不同类型的内置元件。
