四档拨动开关小型防护安装盒结构

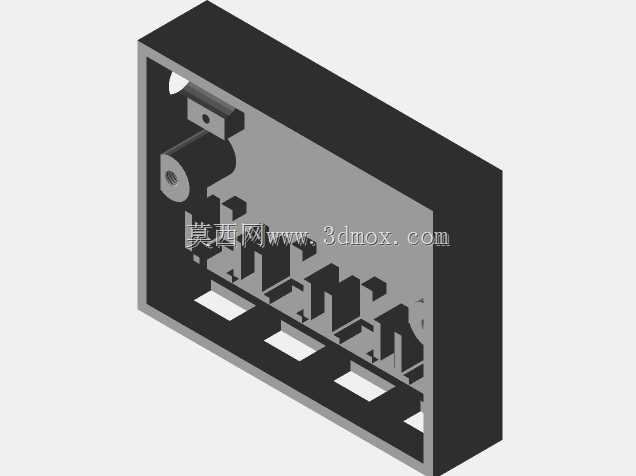

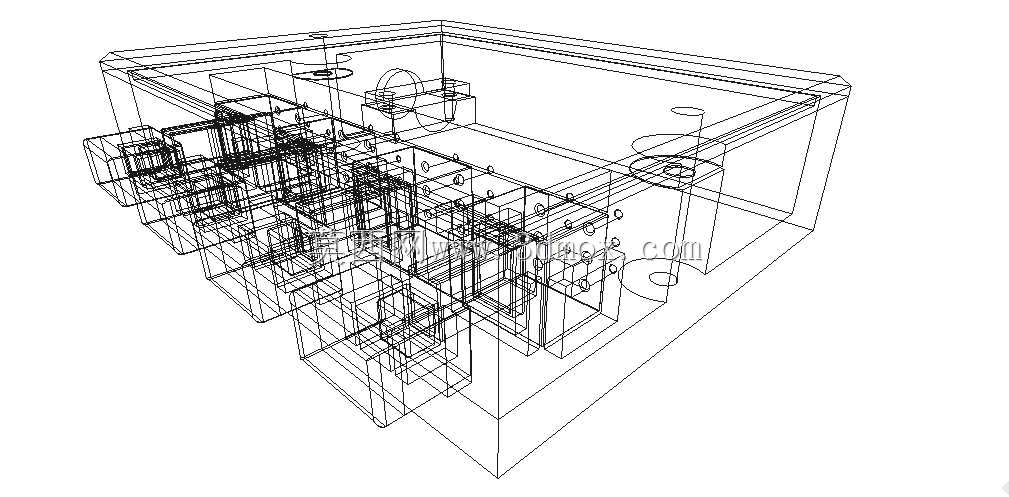

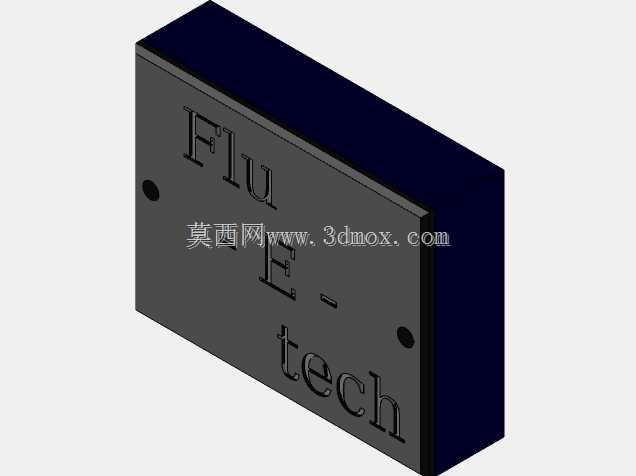

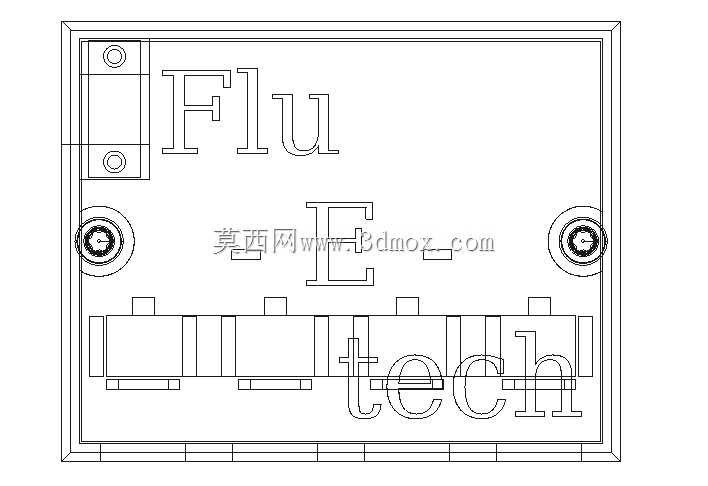

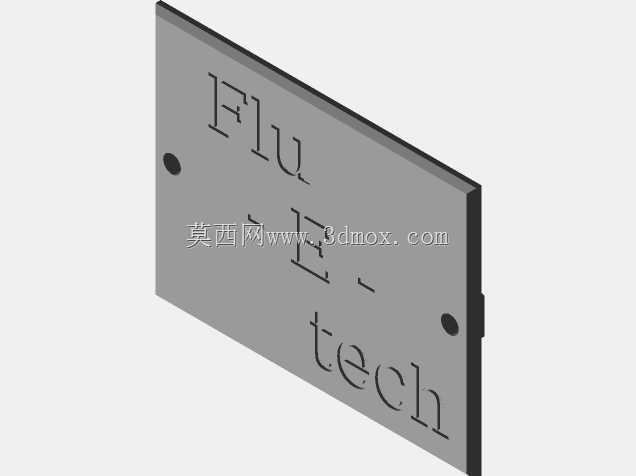

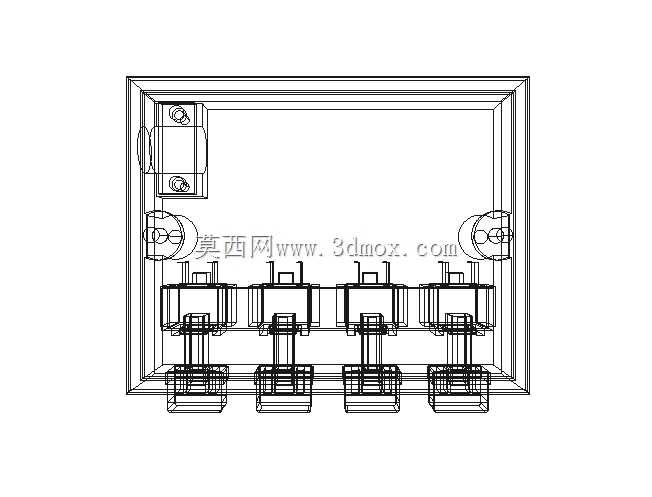

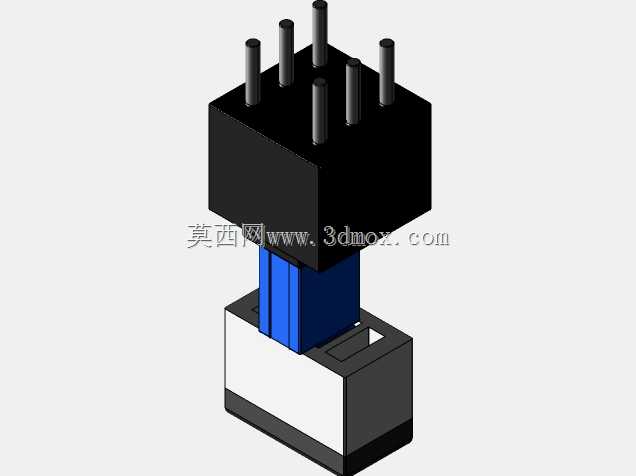

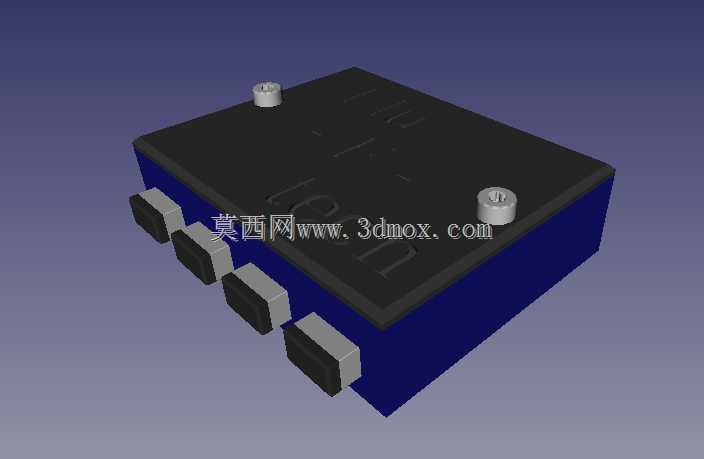

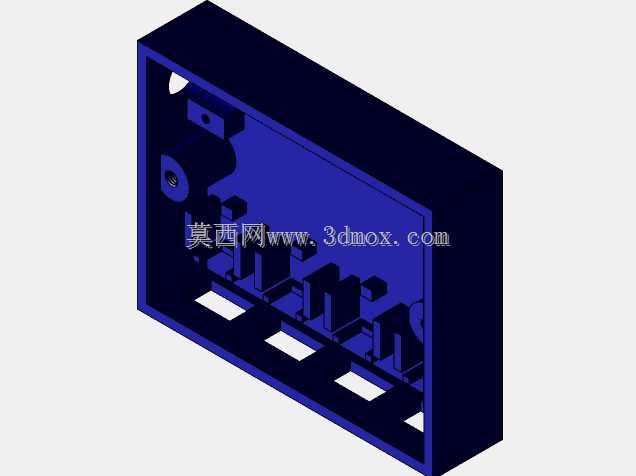

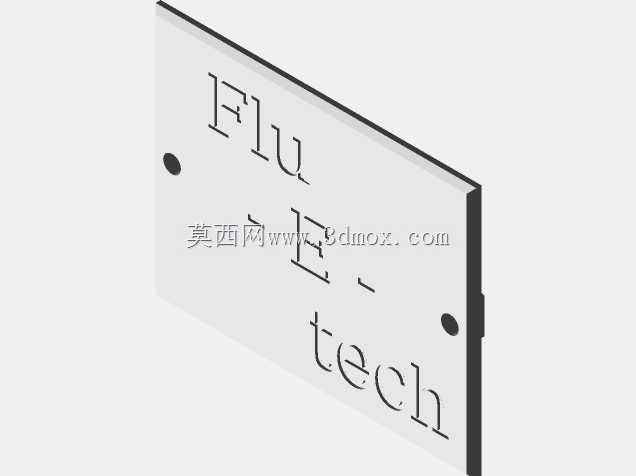

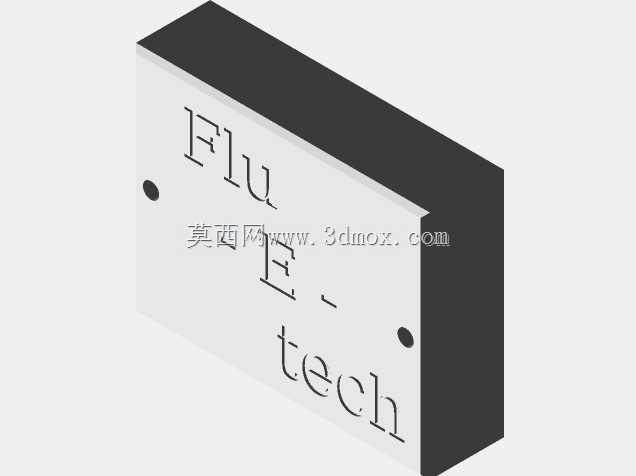

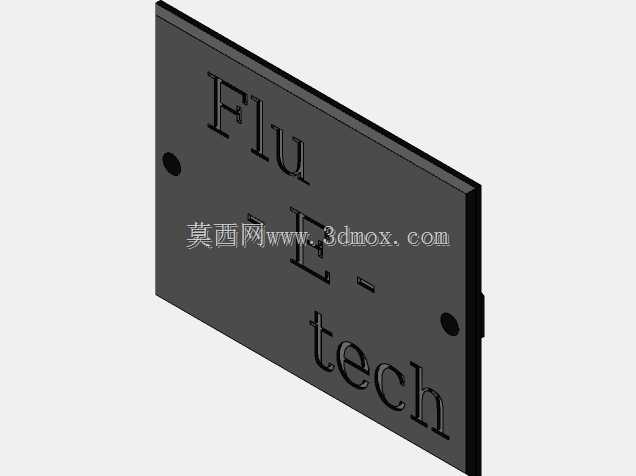

这款小型安装盒主要面向小功率电控回路里的四档拨动开关配套使用，常见于桌面小型测试治具、DIY音频设备、小型实验装置的面板内嵌安装场景，用来给裸露的拨动开关提供绝缘防护与固定支撑，避免开关引脚误触短路，同时也能让开关安装后外观更规整，适配薄面板的嵌入式安装需求。从结构设计来看，盒体采用分体式组合结构，下半部分为深蓝色绝缘基座，预留了四个引脚的穿出槽位，每个引脚位置都做了对应的避让空腔，不会干涉开关引脚的接线操作，引脚穿出的槽位边缘做了微小的倒角处理，避免穿线时刮伤导线绝缘层。上盖为黑色平面盖板，通过两颗小规格十字盘头螺丝与基座锁紧固定，螺丝孔位做了沉台设计，螺丝锁紧后头部不会突出盖板平面，保证安装后表面平整，不会出现凸起刮蹭的情况。盒体单侧伸出四个带定位凸台的开关拨柄避让位，每个拨柄位的尺寸刚好匹配对应档位拨杆的活动行程，拨杆活动时不会和盒体侧壁产生摩擦卡滞，同时凸台结构也能给拨杆根部提供一定的侧向支撑，减少拨杆受侧向力时的变形风险。安装边界方面，盒体整体为长方体构型，长宽尺寸控制在极小的范围内，适合在空间紧凑的小型设备内部安装，不需要占用过多的布线空间，基座底部为平面结构，可以通过背胶或者小螺丝直接固定在设备内壁，也可以嵌入提前开好对应尺寸槽位的设备面板上，面板安装时上盖平面和面板表面齐平，视觉整体性更好。设计时充分考虑了3D打印加工的工艺特性，所有壁厚都保持均匀，没有出现壁厚突变的位置，避免打印过程中出现翘曲变形，盒体内部没有多余的支撑结构需求，打印时不需要添加额外支撑就能完成成型，后期处理工作量极小。实际使用过程中，这个安装盒可以将拨动开关的带电部分完全封闭在盒体内部，只露出操作拨杆，既能够防止日常操作时误碰到带电引脚，也能阻挡环境中的灰尘、细小金属碎屑落到开关引脚之间造成短路故障，提升小型电控装置的使用可靠性。对于结构设计从业者来说，这类小型防护件的设计核心是在满足功能需求的前提下尽可能压缩安装空间，同时兼顾加工工艺性，这款结构的尺寸链设计非常紧凑，各个配合位置的间隙控制合理，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现松动晃动的问题，螺丝锁紧位的柱体做了加强筋处理，反复拆装螺丝也不会出现柱体断裂的情况，适配日常小装置的反复调试拆装需求。在设备选型配套时，这款安装盒可以直接匹配标准封装的四档拨动开关，不需要对开关本身做任何改造，直接将开关放入基座定位槽内，扣合上盖锁紧螺丝即可完成装配，装配效率很高，适合小批量自制设备的快速组装使用。
