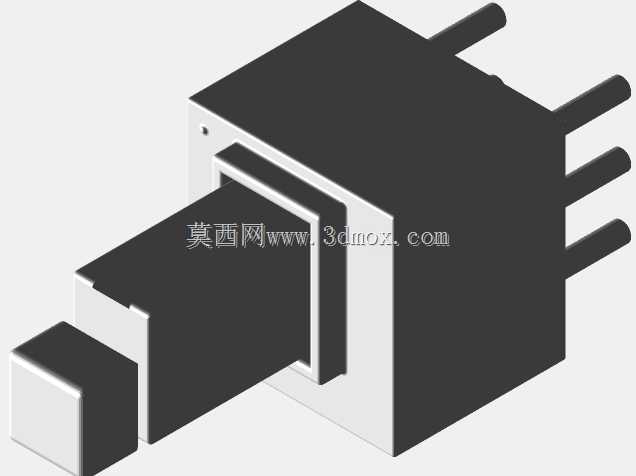

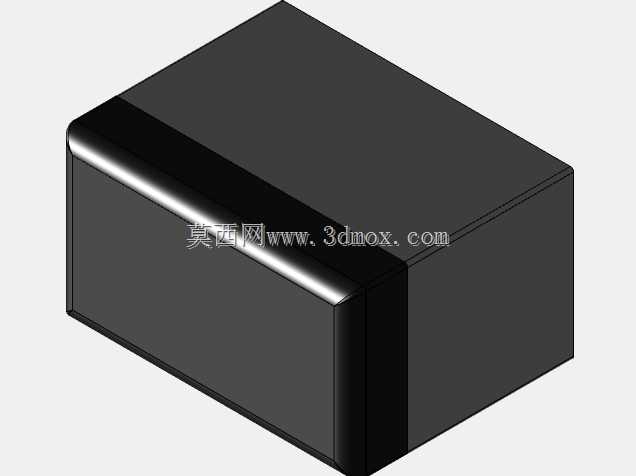

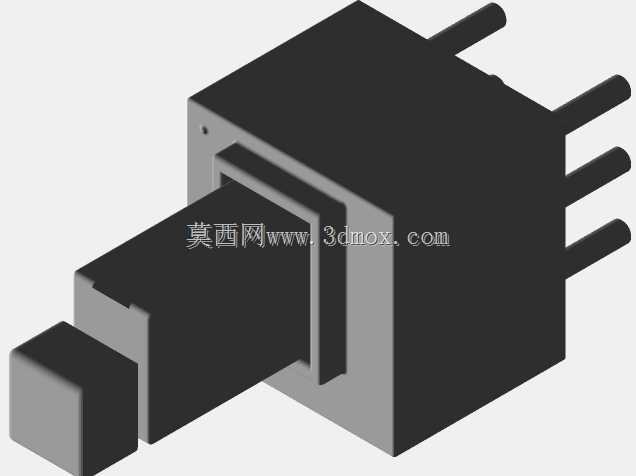

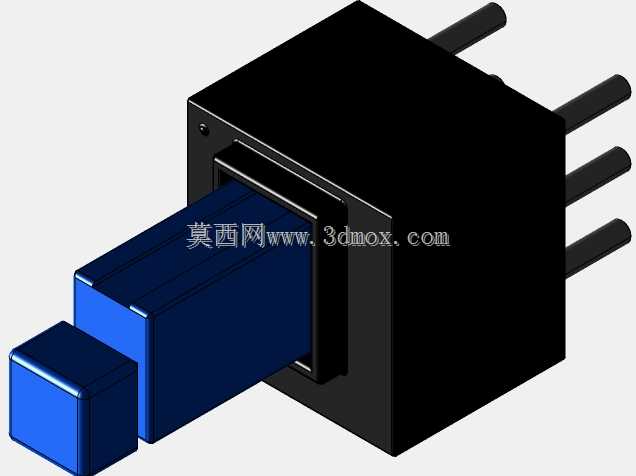

在消费电子、工业控制板卡的电路设计场景里,这类六引脚2.54mm间距的按键开关是极为常见的板载交互元件,日常做PCB布局、结构件适配的时候,经常需要精准的三维模型来核对安装间隙、操作行程与周边元件的避让距离,避免打样后出现按键卡滞、引脚虚焊、操作帽与外壳干涉的问题。从实际使用场景来看,这类开关多用于小型工控模块、音频混音设备、嵌入式开发板的功能触发场景,承担信号通断、模式切换的作用,相比两引脚轻触开关,六引脚的设计可以实现双路信号同步通断,适配需要冗余触发或者双回路同步控制的电路需求,在音频设备里还能降低信号切换时的接触阻抗波动,减少切换杂音。做这个模型的结构设计时,首先要锚定引脚间距的基准,2.54mm是标准直插元件的通用间距,对应PCB上的标准焊盘孔位,引脚伸出长度要匹配常规1.6mm板厚的波峰焊工艺需求,伸出焊盘面的长度控制在1.2-1.5mm区间,既保证焊锡浸润充分,又不会因为引脚过长导致剪脚工序额外增加成本。开关本体的分层结构设计上,顶部的按压帽采用方形直边结构,侧面预留0.1mm的装配间隙,适配不同厚度的设备面板开孔,中间的蓝色导向柱是保证按压行程顺畅的核心结构,导向柱与本体基座的配合间隙控制在0.05mm以内,既不会因为间隙过大出现按压晃动感,也不会因为间隙过小导致按压卡涩,长期使用后也不会因为塑料件的轻微形变出现操作失效。基座部分采用黑色耐高温PBT材质的结构设计,引脚嵌件在基座内部的固定结构做了倒扣设计,避免波峰焊时高温导致引脚松动移位,六个引脚分两排对称排布,每排三个引脚对应内部的两组触点,按压时两组触点同步闭合,松开后依靠内部弹片自动复位,复位行程控制在1.7mm左右,按压力度控制在1.5-2N区间,符合常规操作的手感需求。做三维建模的时候,要特别注意安装边界的尺寸核对,开关本体的长宽尺寸要控制在6mm见方以内,对应面板开孔尺寸可以做到6.2mm见方,预留0.2mm的装配公差,本体总高度(不含引脚)控制在17mm左右,这个高度适配大部分桌面式设备的面板到PCB板的安装距离,不需要额外增加延长按键帽,减少装配零件数量。在实际选型适配的时候,还要注意开关的按压方向是垂直于PCB板面,周边3mm范围内不要布置高度超过5mm的电解电容、接插件等元件,避免按压操作时手指被周边元件干涉,同时模型里的导向柱结构要做拔模斜度处理,对应实际注塑生产的工艺需求,拔模角度控制在1度以内,既方便注塑脱模,也不会影响导向配合的精度。这类开关的内部触点采用镀银处理,接触电阻小于50毫欧,额定负载可以满足12V 0.5A的信号电路需求,在做结构验证的时候,通过三维模型可以提前模拟按压全行程的运动轨迹,检查导向柱与基座、按压帽与面板的干涉情况,也能核对引脚与PCB焊盘的对位精度,避免出现焊盘偏位导致的焊接不良问题。在音频混音设备的应用场景里,这类开关往往需要密集排布,相邻开关的中心距控制在10mm左右,通过三维模型可以提前排布多个开关的位置,保证操作时不会误触相邻按键,同时也能核对开关下方PCB走线的空间,六个引脚的走线可以分两侧引出,避免引脚之间走线间距不足导致的信号干扰问题。建模过程中对各个配合面的公差设定也贴合实际生产需求,比如按压帽与导向柱的过盈配合量控制在0.08mm,装配后不会出现松脱,基座内部的弹片安装槽尺寸要匹配弹片的自由高度,保证复位弹力均匀,长期按压后弹力衰减控制在10%以内,满足上万次的按压使用寿命要求。
