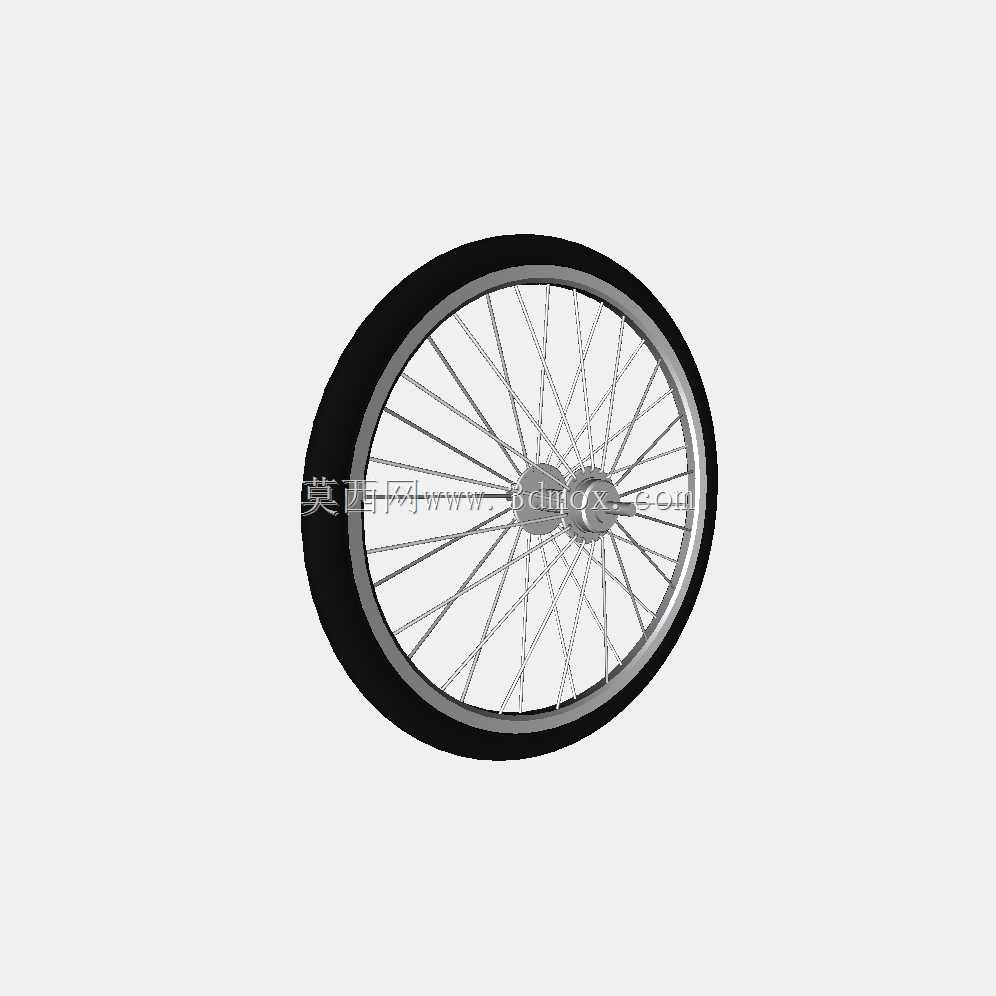

14英寸法赫拉徳辐条式自行车轮结构

日常做代步类两轮车结构选型时，小尺寸轮组的适配场景往往被很多结构工程师忽略，这款14英寸规格的辐条式轮组，最初是针对折叠代步车、儿童脚踏车以及小型助力两轮车的前轮适配需求开发的，在实际项目落地中，也常被改装玩家用作定制化躺车、便携货运小拖车的走行部件。从结构设计逻辑来看，这款轮组没有采用一体注塑或者铸造成型的轮毂结构，而是选择了经典的钢丝辐条张拉式结构，核心考量是小尺寸轮组本身的轮圈直径有限，在应对城市铺装路面的细碎颠簸、路肩冲击时，辐条的弹性形变可以吸收大部分瞬时冲击载荷，避免硬连接结构带来的应力集中问题，同时相比同尺寸的一体轮，辐条结构的轮组整体重量能降低30%左右，对于需要频繁折叠携带的小型代步车来说，减重带来的便携性提升非常明显。

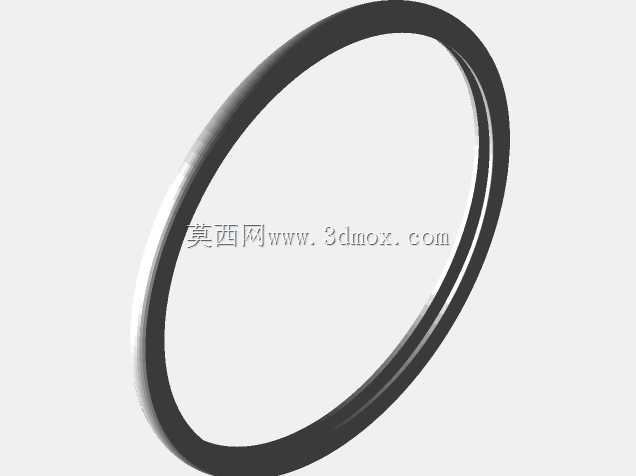

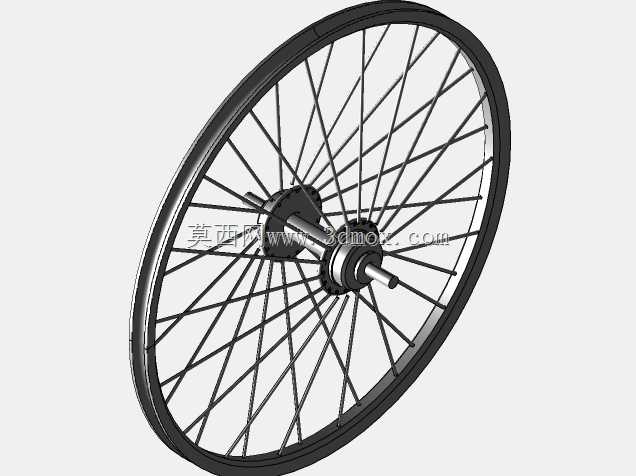

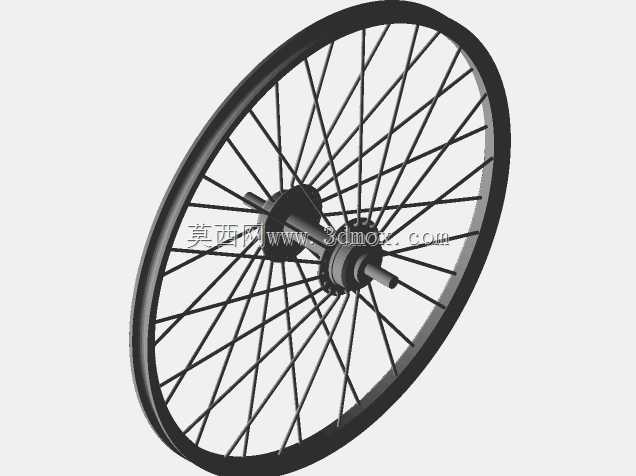

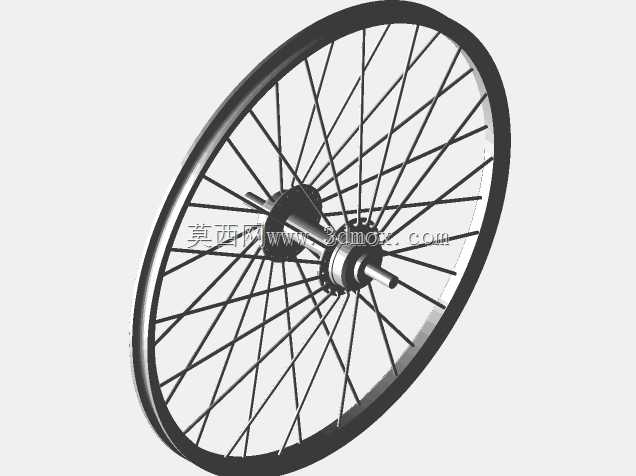

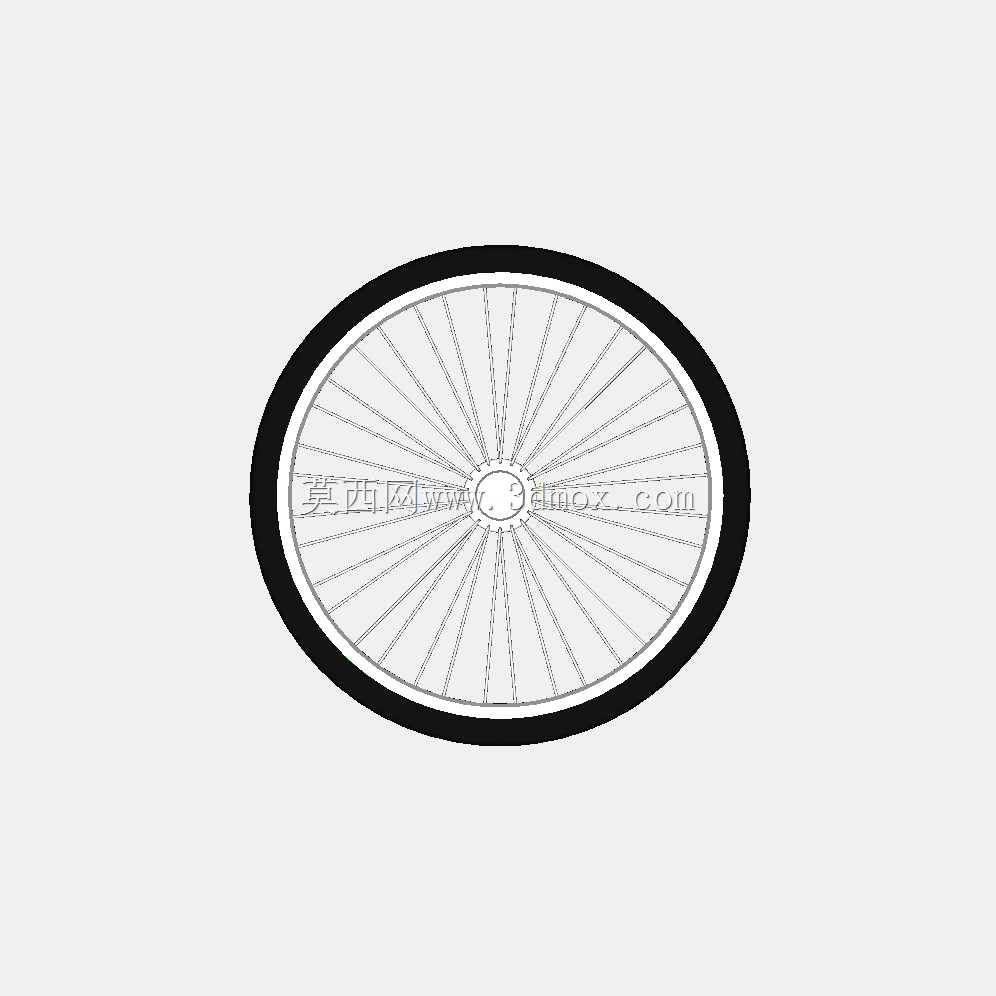

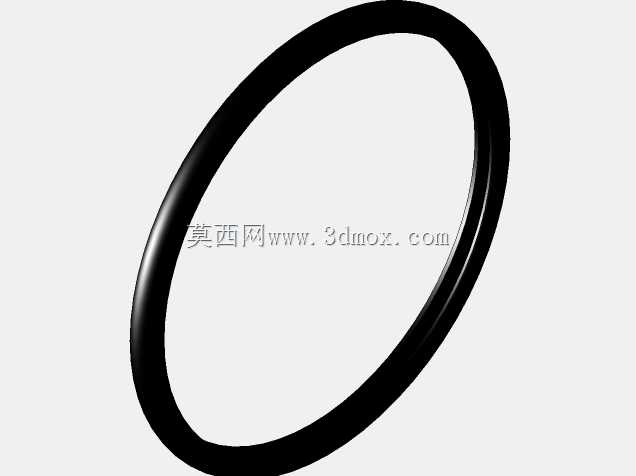

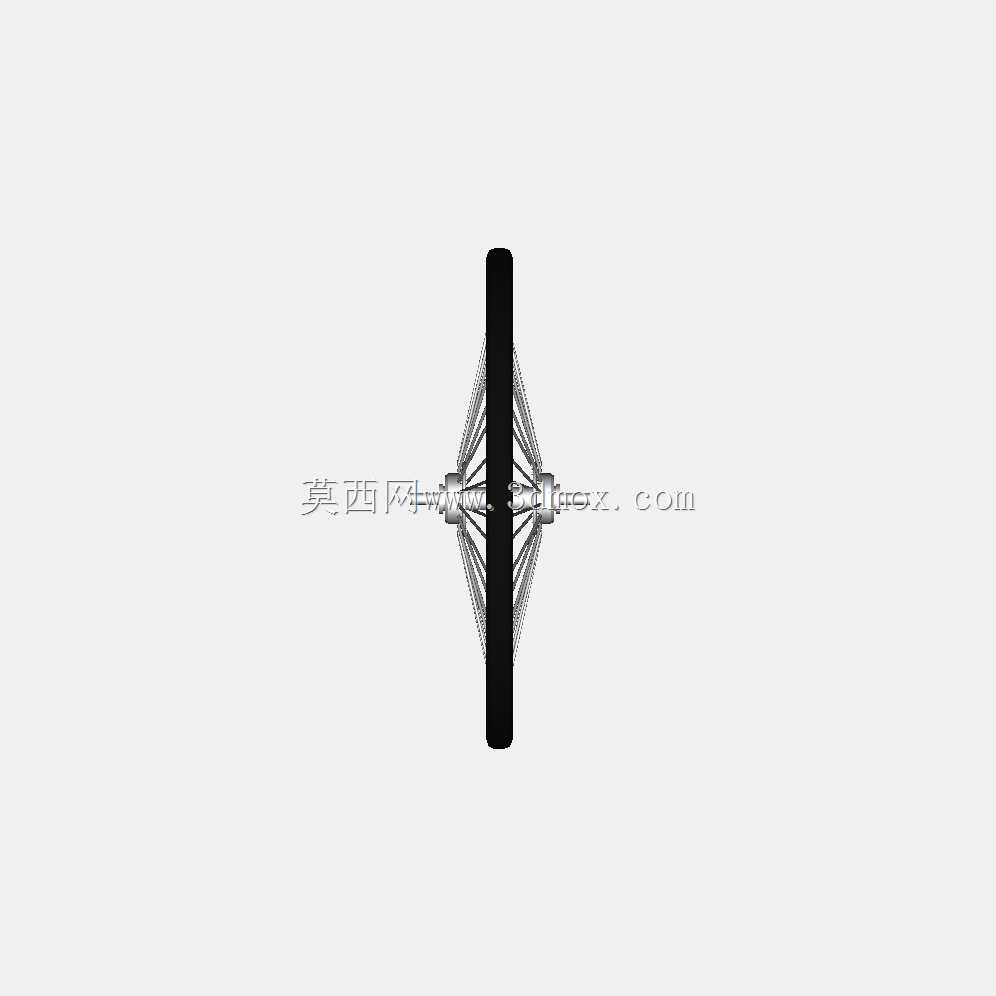

设计过程中首先确定的是轮圈的安装边界，14英寸的规格对应轮圈的有效滚动直径为355.6mm，轮圈的截面采用了常规的 clincher 结构，也就是带胎唇卡槽的设计，可以适配市面上绝大多数同规格的充气内外胎，不需要定制特殊规格的轮胎，后期维护更换的配件获取成本很低。轮圈的宽度设计为25mm，既可以适配1.5到1.95宽度的城市通勤胎，也能兼容稍宽一点的防滑越野胎，适配场景覆盖了日常通勤、园区短途接驳、轻度非铺装路面骑行等多种需求。轮毂部分采用了对称式的法兰盘结构，两侧的辐条孔位完全等距分布，一共36根辐条采用三交叉的编法进行张拉固定，这种编法相比径向直拉的编法，能承受更大的驱动扭矩和侧向载荷，哪怕是用作小型助力车的驱动轮，也不会出现辐条松动、轮圈偏摆的问题。

实际装配时需要注意，轮毂中心的轴孔直径为10mm，适配常规的M10规格快拆轴或者实心轴，轴档的安装间距为100mm，这是标准的小轮径自行车前轮开档尺寸，不需要对车架或者前叉的安装位进行额外的打磨或者改装，直接就能替换同规格的原厂轮组。辐条的长度经过精确计算，每根辐条的张拉扭矩控制在1.2N·m左右，既保证轮组的整体刚性，又不会因为张力过大导致轮圈出现侧向形变，出厂调试时轮圈的径向跳动和端面跳动都控制在0.5mm以内，转动时的平顺性完全能满足高速骑行的需求。

从实际使用场景来看，这款轮组除了常规的两轮代步车使用，在一些非标自动化设备里也能看到类似结构的应用，比如厂区内部使用的小型物料周转车、景区的自助观光代步车，甚至是一些影视道具制作里的复古小车走行结构，都会选用这种成熟的辐条轮结构，核心原因就是这种结构经过了上百年的市场验证，可靠性高、维护简单，配件供应链非常成熟，哪怕出现单根辐条断裂的情况，只需要更换对应辐条重新调试即可，不需要整体更换轮组，后期的使用成本非常低。设计时也充分考虑了不同使用环境的耐候性，轮圈采用了铝合金阳极氧化处理，辐条采用不锈钢材质，轮毂的轴档部分做了淬火硬化处理，哪怕是在多雨潮湿的沿海地区使用，也不会轻易出现锈蚀、磨损过快的问题。

很多工程师在做小尺寸轮组选型时，会盲目追求一体轮的外观整体性，却忽略了一体轮在受冲击后容易出现不可逆的裂纹，而且一旦损坏就需要整体更换，综合使用成本远高于辐条轮。这款14英寸辐条轮的设计，就是在成熟结构的基础上，针对小尺寸轮组的载荷特点优化了辐条的排布和张力参数，既保留了传统辐条轮的可靠性和易维护性，又通过精确的尺寸控制保证了安装适配性，不管是做整车配套的结构工程师，还是做设备改装、非标设计的从业者，都可以直接参考这个结构的尺寸参数进行适配，不需要再从零开始做轮组的结构设计，能节省大量的前期选型和测试时间。
