圆柱形发光指示棒结构设计方案

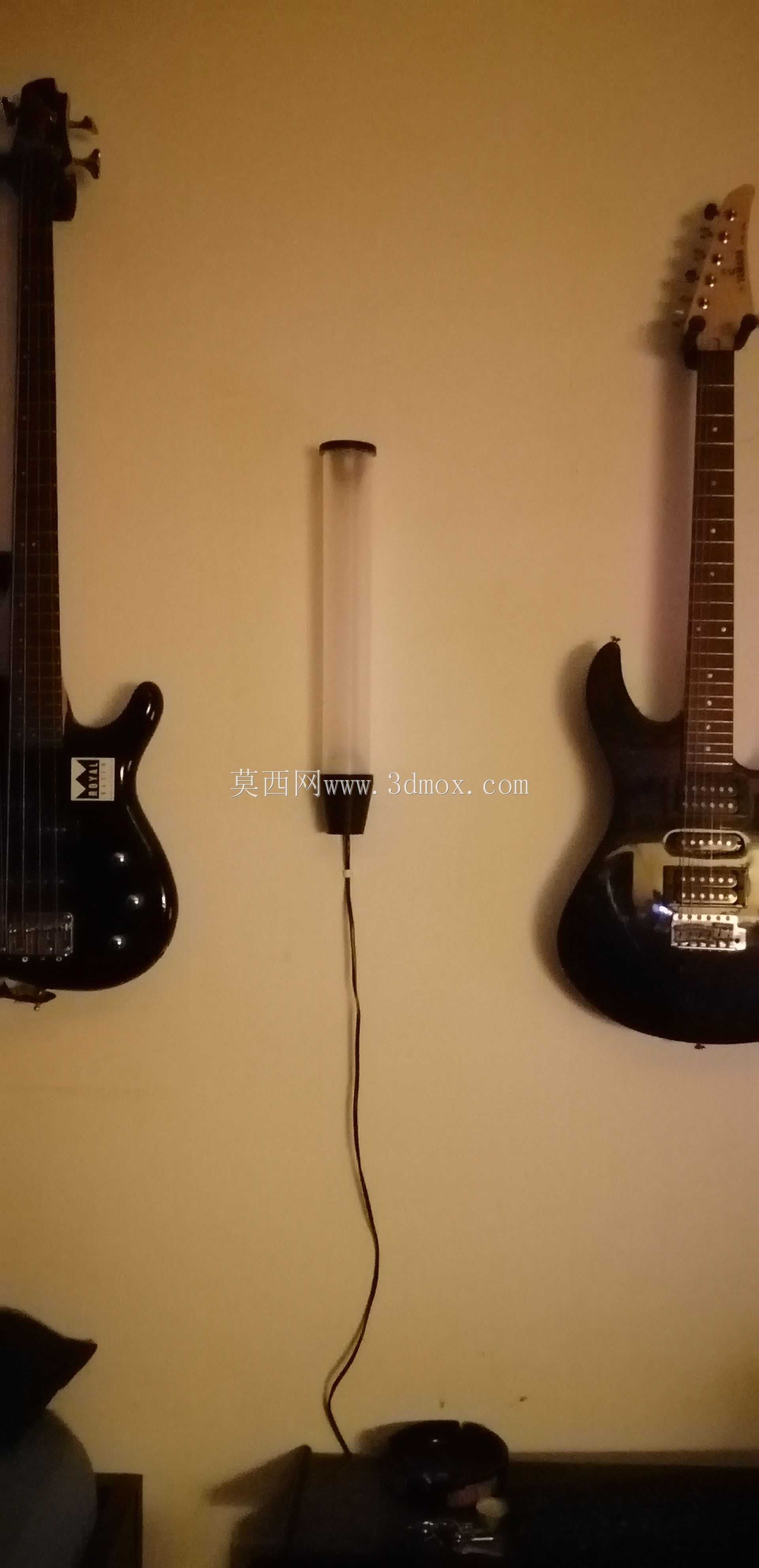

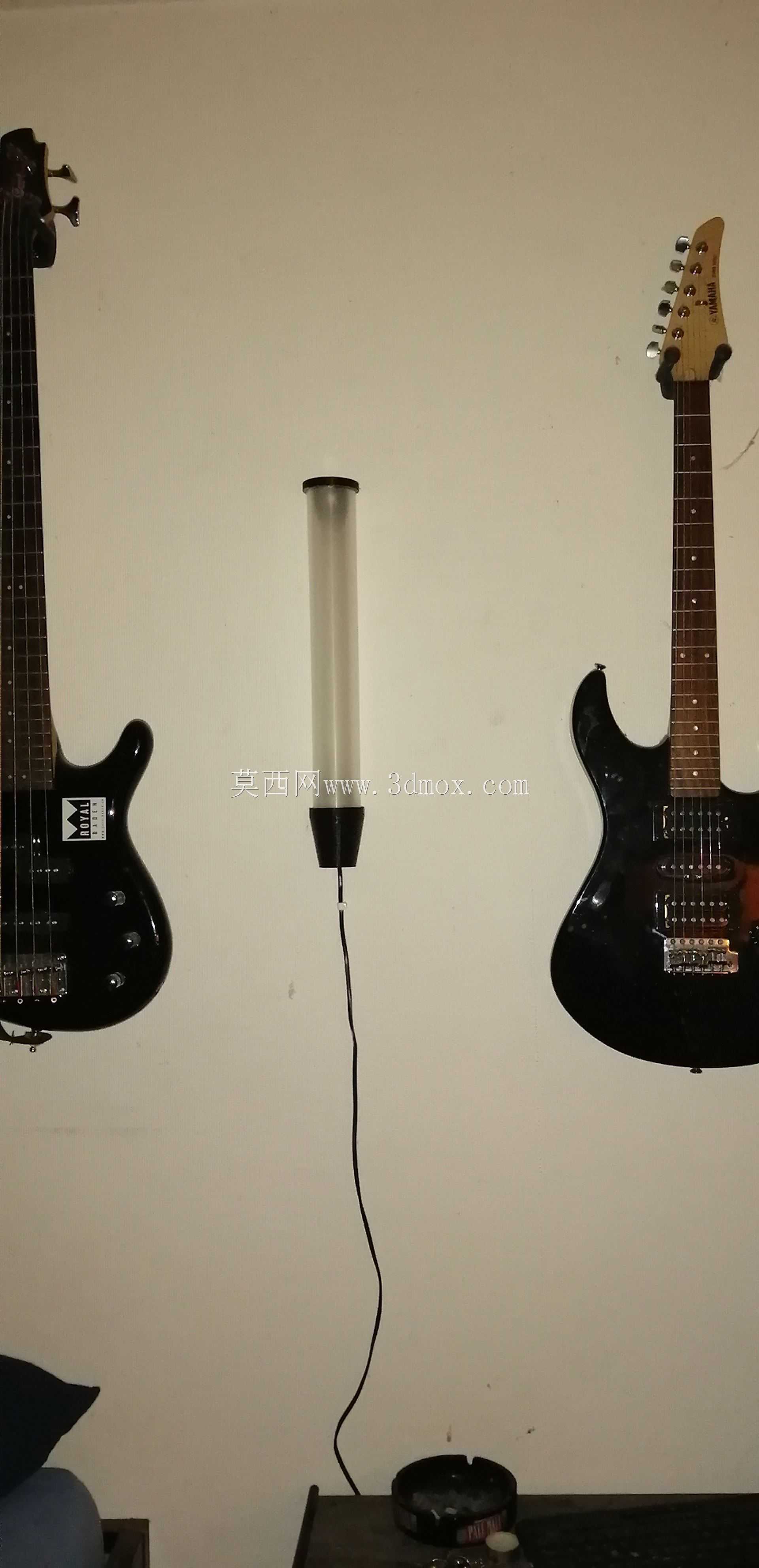

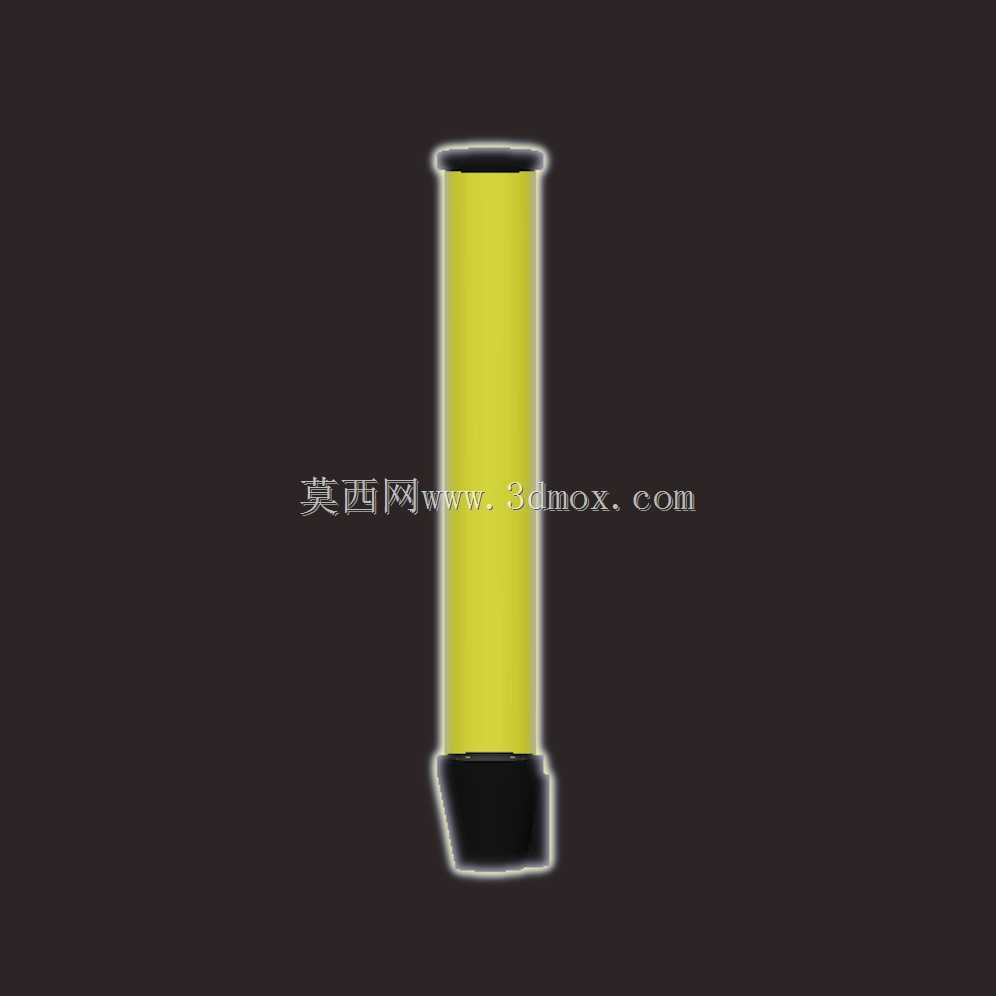

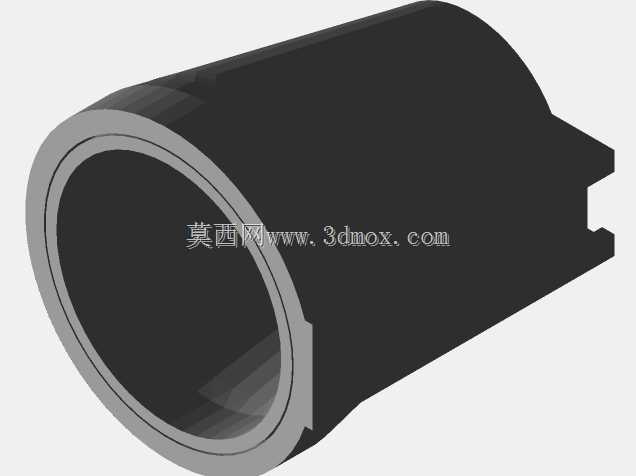

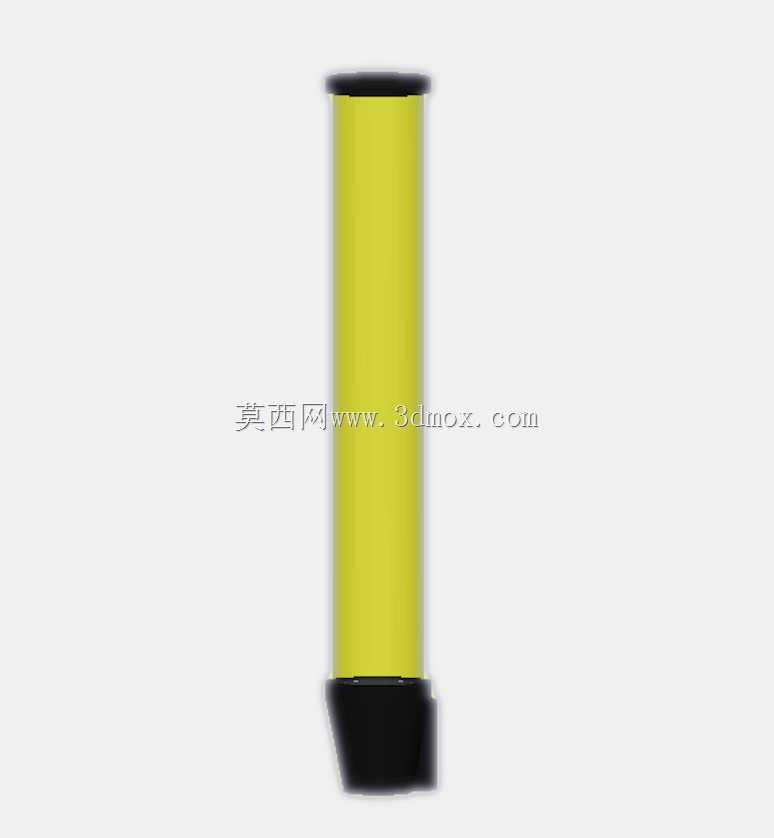

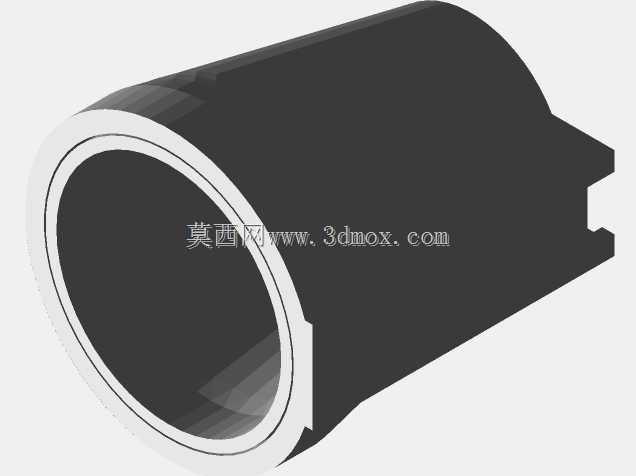

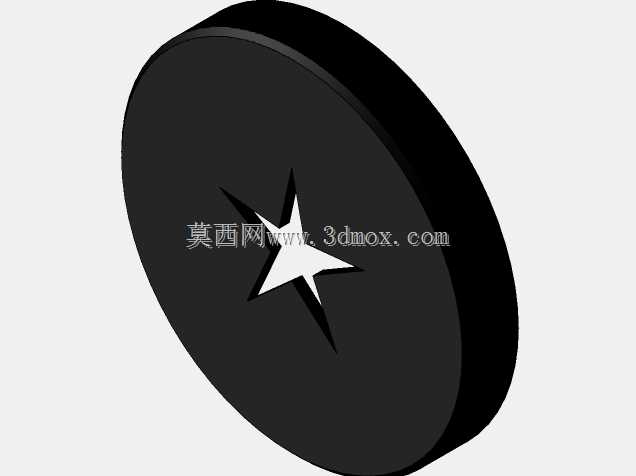

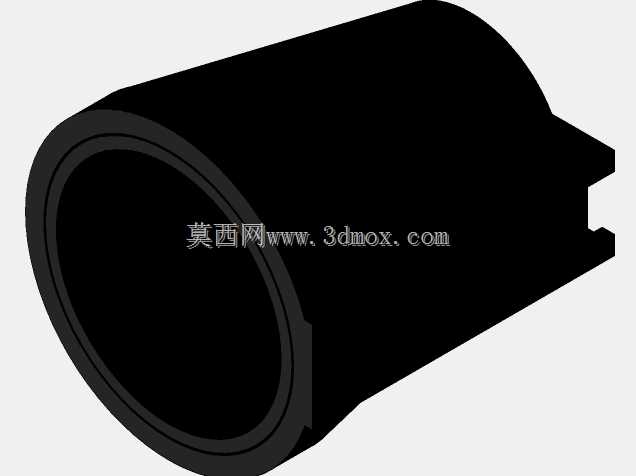

在工业现场的状态指示、小型设备的信号提示、便携照明类配件的设计场景中，这类长圆柱型发光指示件的应用覆盖了从生产线工位提示、小型设备运行状态告警到便携检修辅助照明的多个细分场景，很多做小型电控设备、工位工装的工程师在选型或自制这类指示件时，往往会忽略安装边界与发光均匀性的匹配问题，导致实际装配后出现发光段漏光、端部固定松动、与安装面板间隙不均的问题。这个结构的设计首先从使用场景的核心需求出发，没有采用复杂的异形外壳，而是选用直筒型的主体结构，主体发光段采用匀光材质的圆柱壳体，两端设置硬质的端盖结构，下端盖预留了走线与安装定位的卡槽，上端盖做了封边处理避免光线从端部直射造成眩光。从安装边界来看，整体为等直径圆柱结构，安装时仅需要在对应面板或支架上开设与主体直径匹配的圆孔，下端盖的凸台结构可以直接卡入安装孔位，不需要额外设计复杂的固定支架，对于面板厚度在1到3毫米的安装场景都能适配，不需要针对不同面板厚度单独调整固定结构。从功能特性上看，直筒型的发光面可以实现360度周向发光，在工位状态提示场景中，不管操作人员从哪个方位靠近工位，都能清晰识别到指示件的发光状态，不会因为视角问题出现信号漏看的情况；两端的黑色端盖一方面做了遮光处理，避免光线从两端射出造成不必要的光污染，另一方面也作为结构受力件，在日常磕碰、轻微外力撞击时可以保护内部的发光元件与匀光壳体，不会因为轻微碰撞就出现壳体开裂、内部元件移位的问题。设计过程中没有刻意追求复杂的外观造型，而是优先考虑了加工与装配的便利性，主体圆柱壳体可以直接采用挤出成型的匀光管材，切割到对应长度即可，不需要开复杂的注塑模具，两端的端盖采用标准的注塑件结构，和主体壳体之间采用过盈配合加少量密封胶固定，装配工序只需要将内部的发光元件板从下端装入，焊接好引线后扣合下端盖即可，整个装配流程不需要复杂的工装夹具，适合小批量自制或者批量生产的场景。在实际选型适配的时候，需要注意主体长度的选择要匹配安装空间的纵深，如果是安装在设备面板上，主体伸出面板的长度不宜过长，避免在设备搬运、日常操作时被剐蹭弯折；如果是作为便携照明类的灯棒使用，可以适当增加主体长度来提升发光覆盖范围，同时两端端盖可以增加挂绳孔的结构，方便携带。另外这个结构的内部预留了足够的容纳空间，可以根据实际需求更换不同色温的发光元件，不管是需要红光做告警提示、绿光做正常运行提示，还是白光做辅助照明，都可以在不改动外部结构的前提下直接更换内部灯板，结构的通用性很强。很多工程师在做这类指示件设计的时候，容易把端盖和主体做成分体螺纹连接，看似方便拆卸，实则在长期使用后螺纹容易因为积灰、氧化出现卡滞，而且螺纹配合的位置容易出现漏光的问题，这个结构采用的过盈配合加定位凸台的方式，既保证了连接强度，也避免了漏光问题，同时装配效率比螺纹连接高很多。在尺寸公差的控制上，主体圆柱的外径公差控制在正负0.1毫米，和安装孔的配合间隙控制在0.2毫米以内，既保证安装时可以顺利推入孔位，也不会因为间隙过大出现晃动的问题；下端盖的定位凸台外径比主体直径小1毫米，安装时凸台先卡入安装孔，起到导向定位的作用，不需要操作人员反复调整对齐位置。从耐用性角度考虑，两端的端盖采用耐磨的硬质工程塑料，即使日常使用中频繁被触碰、剐蹭，也不会出现明显的划痕，主体匀光壳体采用半透明的耐黄变材质，长期使用后不会因为紫外线照射、温度变化出现发黄透光率下降的问题，适合在工业车间的复杂环境下长期使用。
