多格翻盖式桌面小零件分类收纳盒

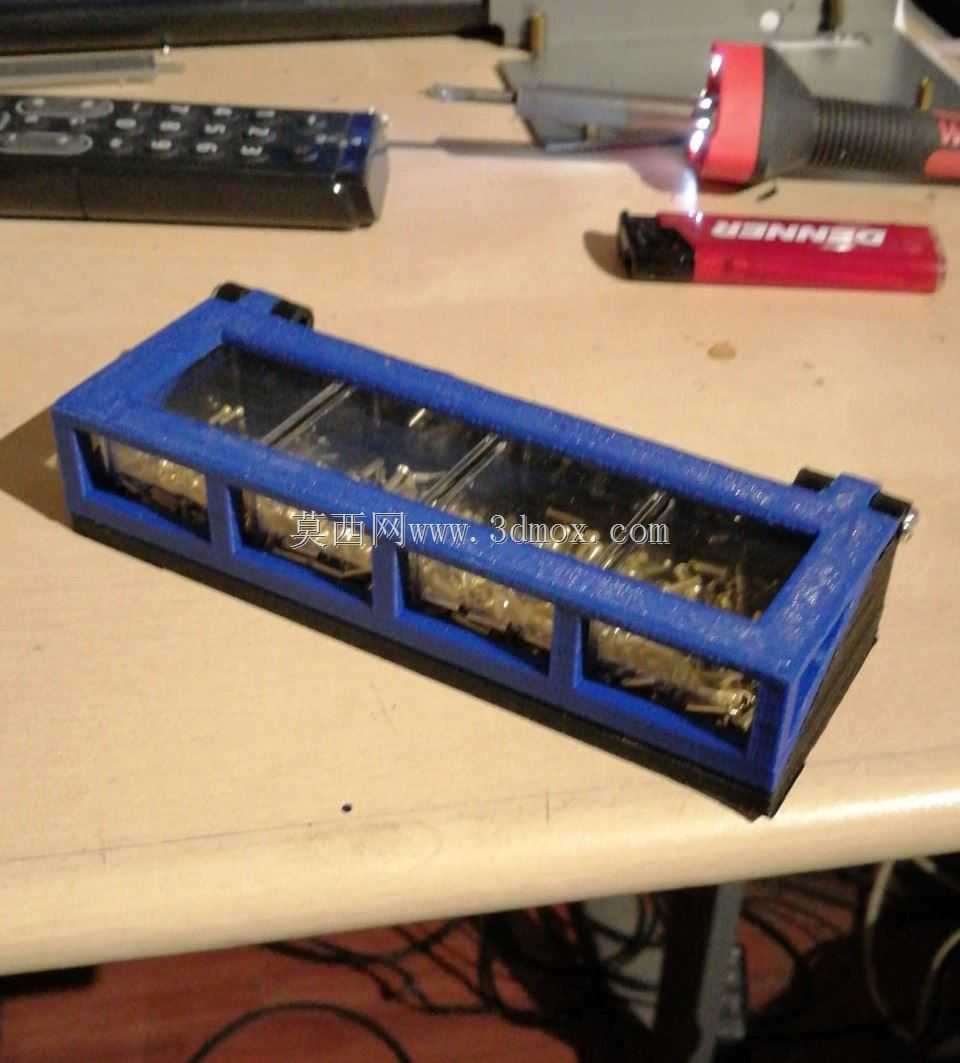

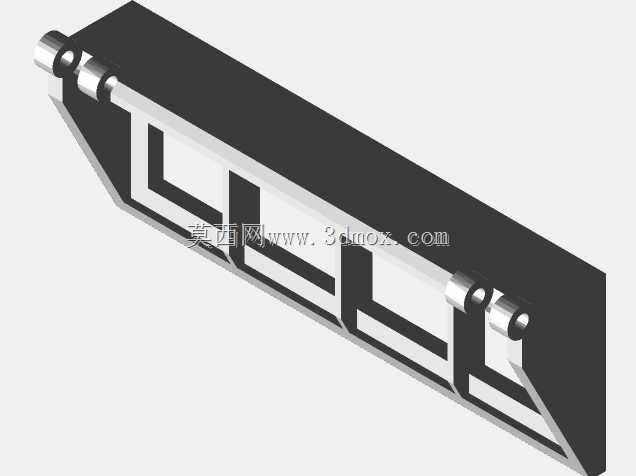

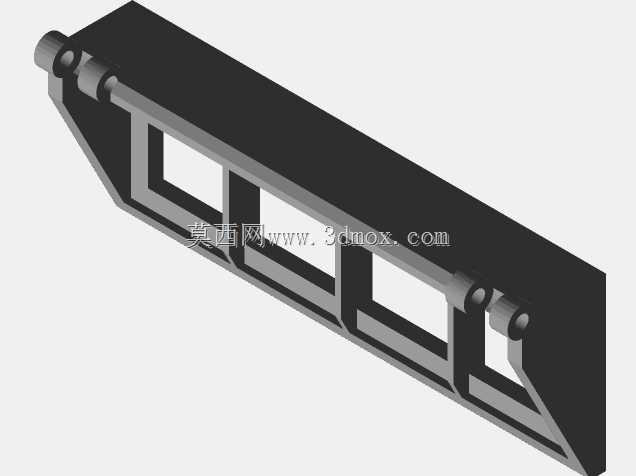

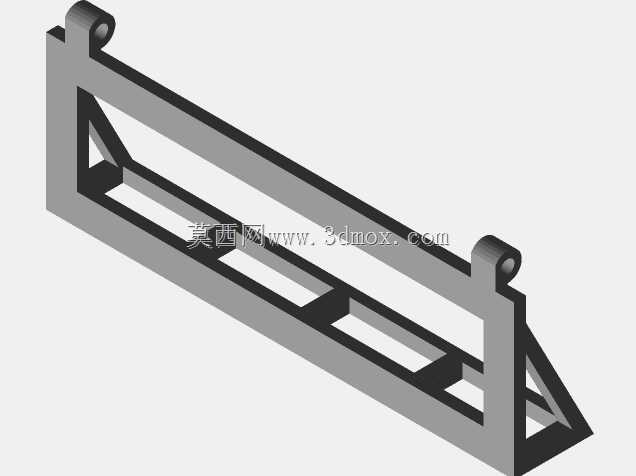

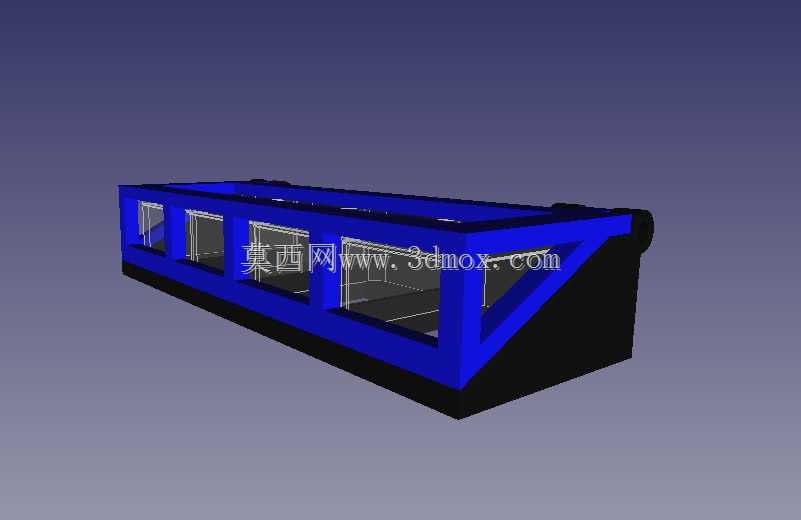

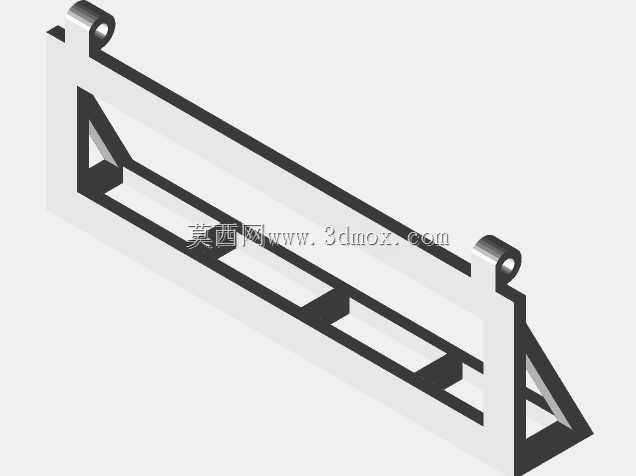

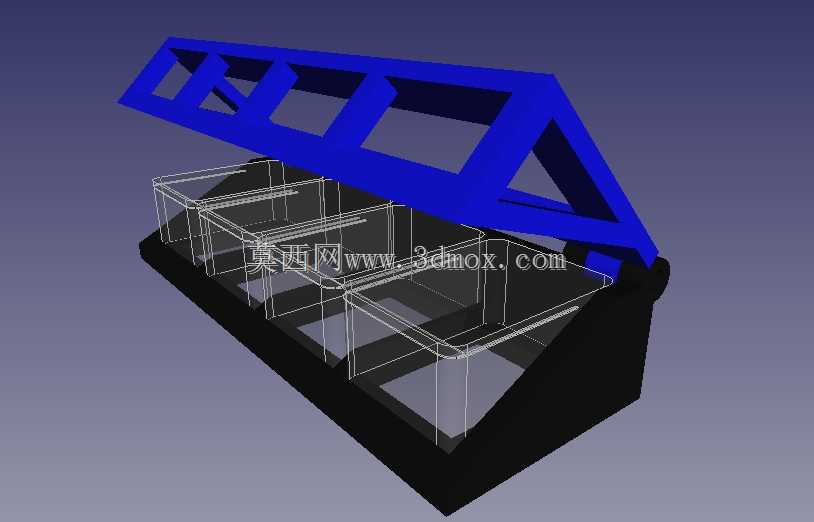

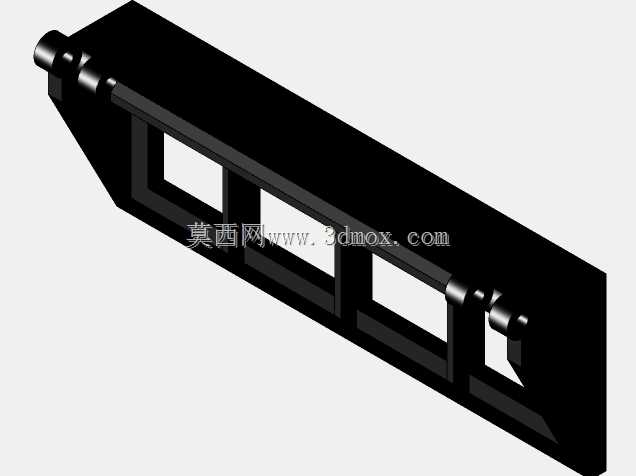

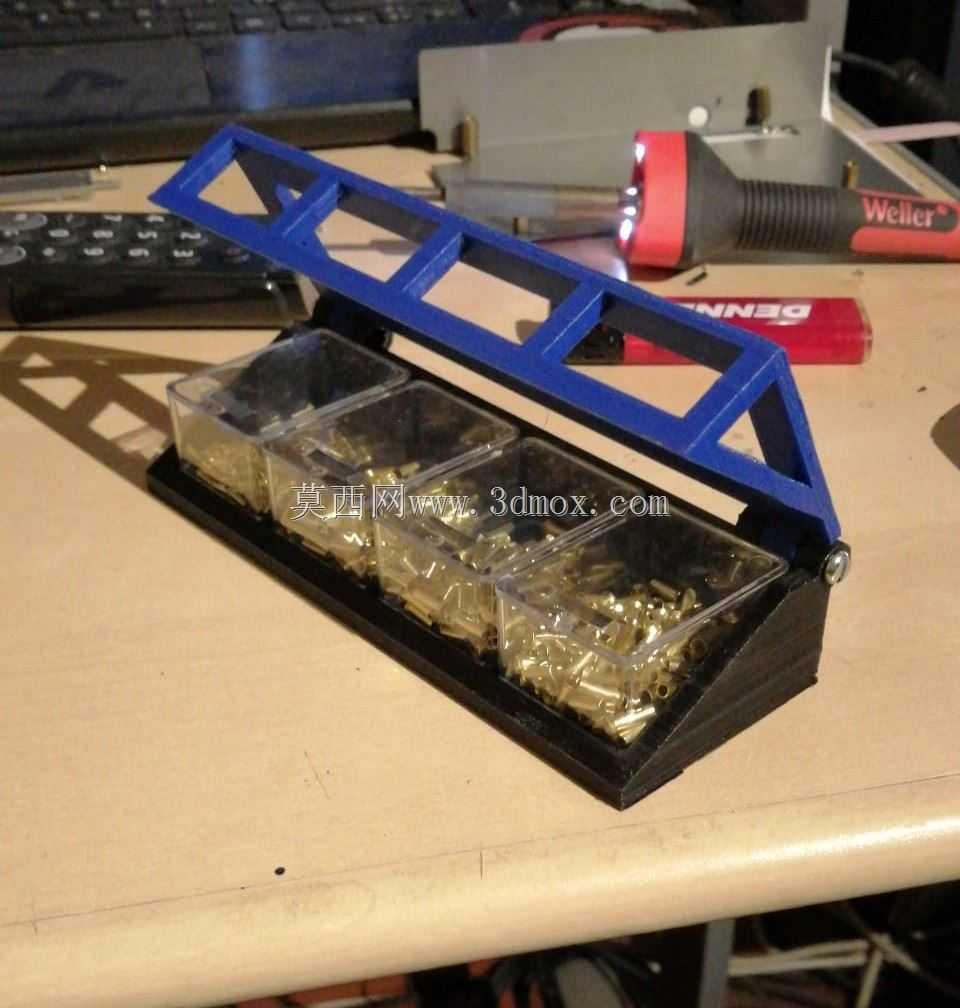

日常在钳工台、电子维修工位、3D打印后处理工作台这类作业场景中，零散的小型五金件、电子接插件、打印耗材销钉、小规格螺丝铜柱这类物料如果随意堆放，不仅找件时要反复翻找浪费作业时间，细小零件滚落丢失还会造成物料损耗，甚至掉落到设备缝隙里引发设备卡滞故障，这类多格翻盖收纳结构就是针对这类工位零散小件存储需求设计的。从实际使用逻辑出发，这款收纳结构采用下盒体上翻盖的铰接布局，下盒体内部分隔为四个独立的透明储物格，每个储物格对应不同规格或类别的小零件，拿取时可以直接掀开对应位置上方的翻盖区域，不用整体打开整个盒盖，能减少其他格内零件暴露在外界的时间，避免车间内的金属碎屑、灰尘落入储物格污染零件，也能防止作业时碰倒盒体导致不同格内的零件混装。透明格体的设计不用打开翻盖就能直接观察到每个格内的零件品类和剩余存量，盘点物料的时候不用逐个开盖检查，能大幅缩短工位物料整理的时间。上翻盖采用桁架式的镂空加强结构，相比实心盖板，在保证翻盖整体结构刚性、不会因为长期开合出现翘曲变形的前提下，有效降低了整体结构的重量，开合的时候手感更轻便，镂空结构也能减少3D打印制作时的材料消耗，同时桁架的加强筋布局沿着翻盖的受力方向排布，即使翻盖受到一定的竖向压力，也不会出现弯折断裂的问题，适配车间工位偶尔会在盒体上临时放置小型工具的使用场景。盒体底部做了微幅的斜面设计，每个储物格靠近前侧的位置深度略低于后侧，零件会在重力作用下自然滑向格体靠前的取件位置，拿取小零件的时候不用伸手到格体深处掏取，指尖就能直接碰到格内的零件，尤其是拿取直径2mm以下的微型螺丝、铜针这类细小零件时，这个斜面设计能大幅提升取件的便捷性，不用反复调整手指位置去够深处的零件。铰接位置采用销轴式的转动结构，翻盖和下盒体的铰接座做了加厚处理，长期反复开合也不会出现铰接位开裂的问题，翻盖的开合角度可以稳定维持在0到120度之间，掀开后翻盖不会因为自重突然回落夹手，也不会因为开度过大向后翻倒导致盒体倾翻。从安装和摆放的边界尺寸来看，这款收纳盒的整体宽度控制在220mm左右，深度在100mm上下，整体高度在70mm左右，刚好可以摆放在大多数工作台的边缘空位，不会占用过多的台面操作空间，也可以并排多个同规格的收纳盒组合使用，扩展不同品类零件的存储容量，盒体底部做了防滑的微凸触点，摆在木质、金属材质的工作台面上时，不会因为台面的轻微震动出现滑移，拿取零件时盒体不会跟着手部的施力方向滑动。在结构设计的细节上，每个储物格之间的分隔板做了2mm的厚度，同时和下盒体的侧壁做了圆角过渡连接，既保证了分隔板的结构强度，不会因为零件的挤压出现变形窜位，圆角过渡也能避免格内的直角缝隙残留细小的金属碎屑，清理盒体的时候用毛刷就能直接扫出缝隙里的杂物，没有清洁死角。翻盖和下盒体的闭合位置做了微小的卡扣凸台，盖合之后翻盖不会因为台面的震动自行弹开，即使需要移动收纳盒到其他工位，只要把翻盖盖合，内部的零件不会从格内洒出，也不会出现不同格之间的零件串格问题。这类收纳结构除了存储五金小零件之外，也可以用来存放贴片电子元件、珠宝加工的小配件、模型制作的小零件等多种细小物料，适配多类需要精细化分类存储小件物品的作业场景，结构上没有复杂的异形曲面，不管是采用3D打印制作还是注塑批量生产，都能很方便地实现加工成型，生产过程中不需要额外的复杂模具结构，加工成本可控，结构的耐用性也能满足车间工位长期高频使用的需求。
