卡侬法兰式三芯母插座结构设计

在专业音频系统搭建、舞台演出设备布线、录音棚设备集成这类场景里，接插件的选型直接决定了信号传输的稳定性与设备安装的规整度，这款法兰式卡侬母座正是针对面板嵌入式安装需求设计的音频接插件。从实际使用场景来看，这类接插件多用于调音台面板、功放机箱壁、舞台接口箱面板、墙面音频信息面板的固定安装，区别于线端自由装配的卡侬接头，法兰安装结构能够让接插件完全固定在设备壳体上，避免频繁插拔导致的接线松动、壳体移位问题，尤其适合需要反复插拔话筒、音频信号线的高频使用场景。

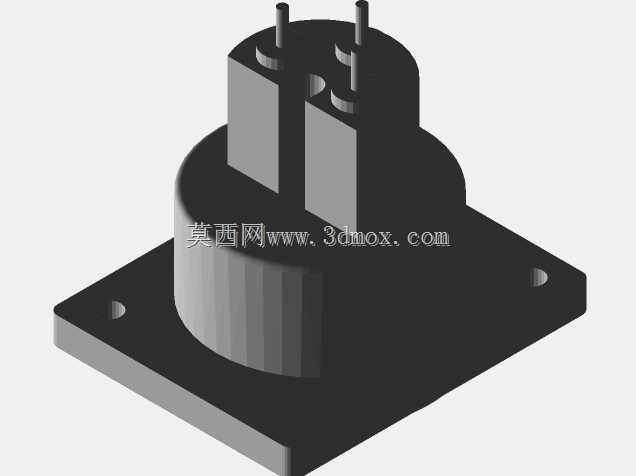

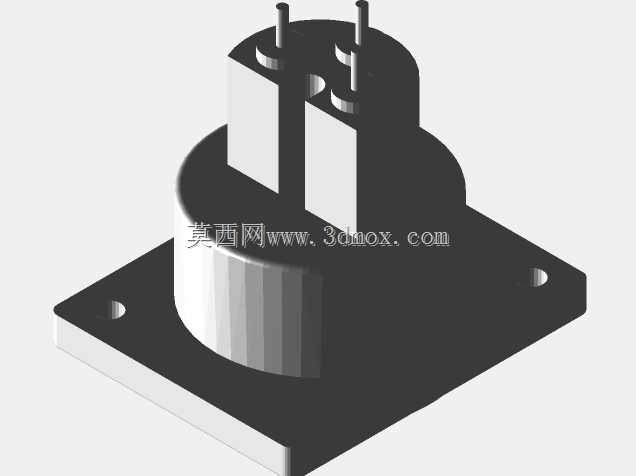

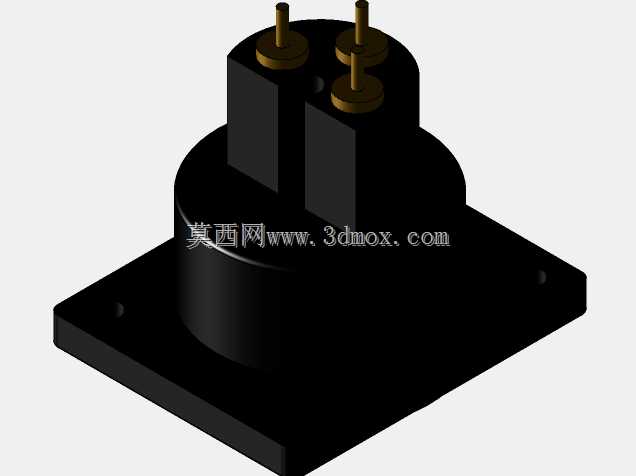

从功能特性上看，这款接插件为三芯卡侬母座结构，适配标准XLR公头插接，内部三个插针分别对应音频信号的平衡传输正端、负端与屏蔽接地端，能够实现平衡式音频信号传输，有效抵消长距离布线过程中的电磁干扰，保障弱音频信号的传输保真度。法兰盘上预留的四个安装孔位，对应标准面板开孔的固定点位，安装时仅需在面板上开出对应尺寸的方孔，将接插件主体从面板后侧嵌入，通过四颗螺丝从正面锁紧法兰盘即可完成固定，安装后接插件与面板贴合紧密，不会出现晃动间隙，插拔接头时受力完全由法兰盘传递到设备面板，不会拉扯内部焊接的信号线，大幅降低接线处脱焊的故障概率。

设计层面上，接插件主体采用方形法兰加后段插芯腔体的结构，法兰盘厚度控制在合理范围，既保证安装后的结构强度，又不会过多占用面板外侧空间；后段的插芯腔体做了阶梯式限位结构，公头插入时能够精准对位，避免插针弯折，同时腔体内部预留了焊杯空间，方便施工时焊接线缆，焊杯旁设置的线缆固定卡位，可以在焊接完成后将线缆外屏蔽层通过扎带固定在接插件本体上，避免线缆受外力拉扯时直接作用在焊点位。接插件的插针采用弹性接触设计，公头插入后接触片能够紧密包裹公头插针，降低接触电阻，避免信号传输过程中出现接触不良导致的杂音、断连问题；外壳采用硬质绝缘工程塑料材质，表面做哑光处理，既具备足够的结构强度抵御插拔时的冲击力，又能实现各插针之间、插针与设备金属壳体之间的绝缘隔离，避免出现信号短路、外壳带电的安全隐患。

从安装边界尺寸来看，这款接插件法兰盘外形尺寸为26mm×32mm，对应的面板开孔尺寸需要匹配接插件后段腔体的外形尺寸，预留0.1-0.2mm的安装间隙方便嵌入，安装孔位的中心距严格对应法兰盘上的四个固定孔，保证安装时螺丝能够顺利穿入锁紧；接插件后段伸入设备内部的长度经过优化，不会占用过多机箱内部空间，即使是内部空间紧凑的小型功放、便携接口箱也能顺利安装，不会与内部的电路板、其他元器件产生干涉。在实际选型应用中，这类法兰式卡侬座需要搭配对应规格的三芯卡侬公头使用，布线时需要注意平衡信号的线序对应，避免接反导致的信号相位反转问题，安装时法兰盘与面板之间可以根据防护需求加装薄橡胶密封垫，提升面板安装处的防尘能力，适合在固定安装的音频系统中长期使用，能够承受上千次的反复插拔而不出现接触性能下降的问题。
