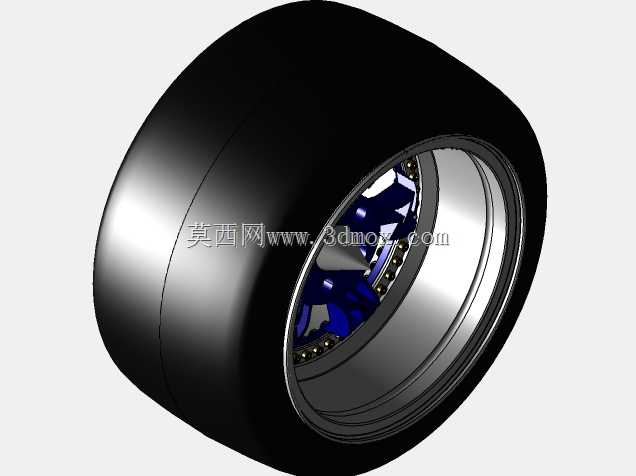

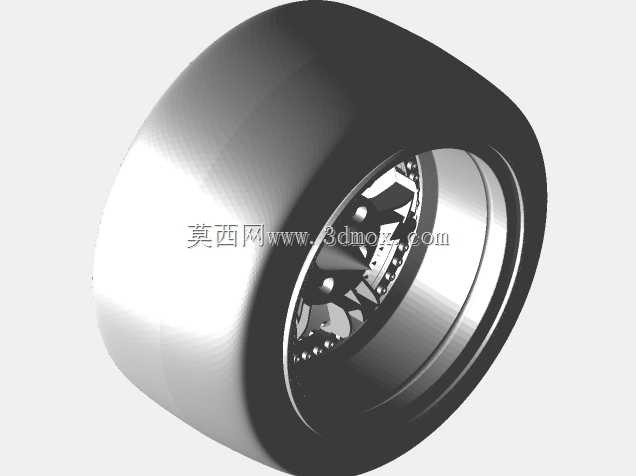

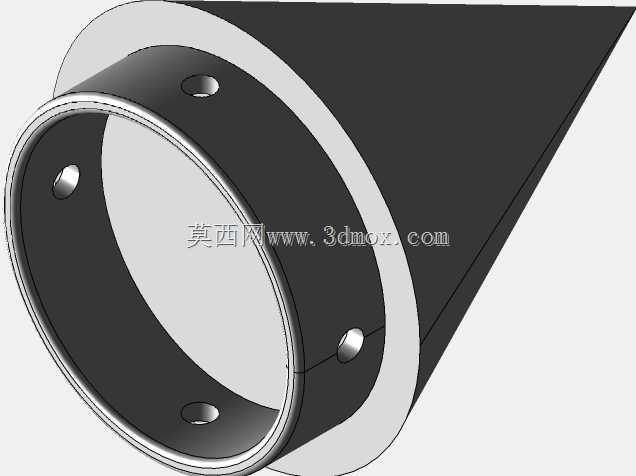

12x17英寸雷芬规格汽车轮辋轮胎总成

这套轮组总成面向民用改装乘用车辆的行走系统配套需求，适配对应规格的乘用车底盘悬架安装位，可直接用于车辆行走机构的替换、改装方案验证，也能作为整车总装环节的配套部件完成行走单元的装配。日常行驶过程中，轮胎承担着缓冲路面颠簸、传递整车驱动力与制动力的核心作用，轮辋则作为轮胎的安装支撑基体，同时承担连接轮毂轴承、传递半轴扭矩的功能，二者配合完成车辆与地面的接触交互，保障行驶过程的抓地性能与结构可靠性。

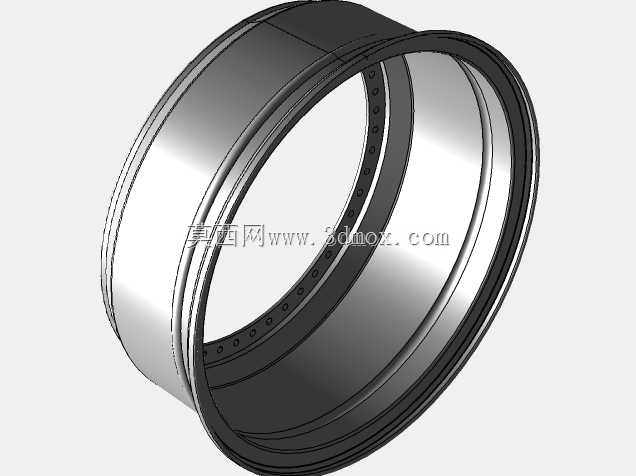

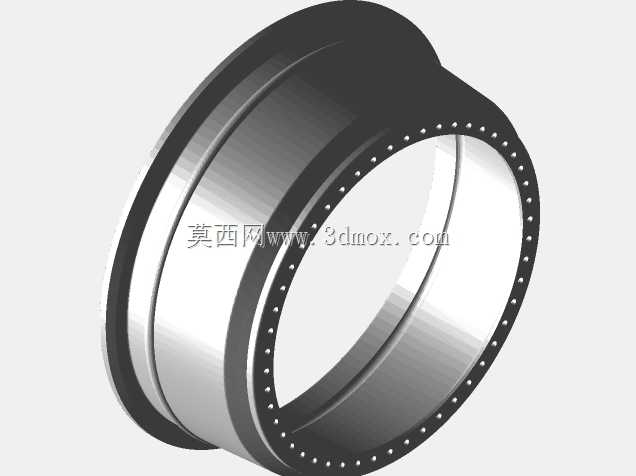

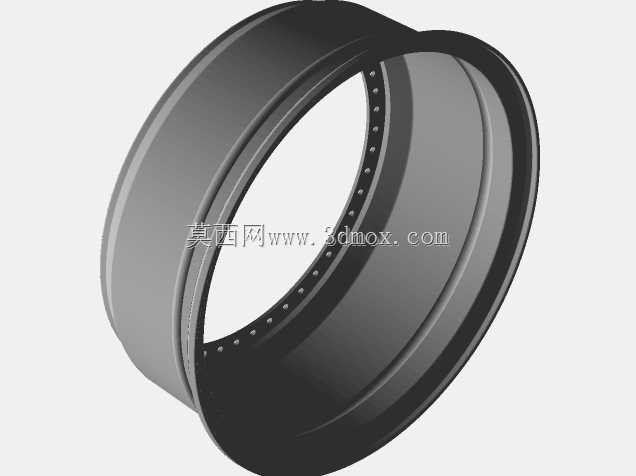

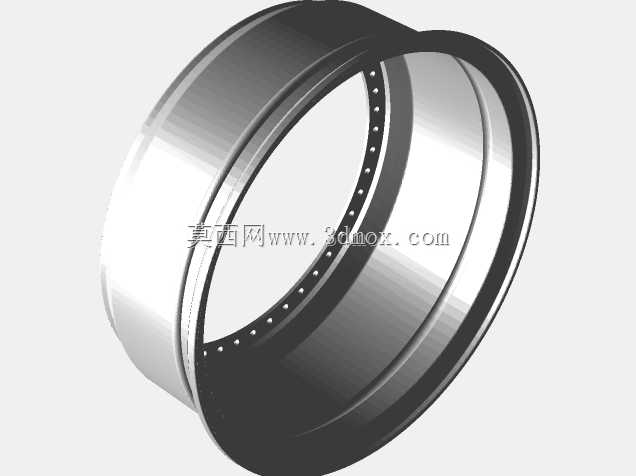

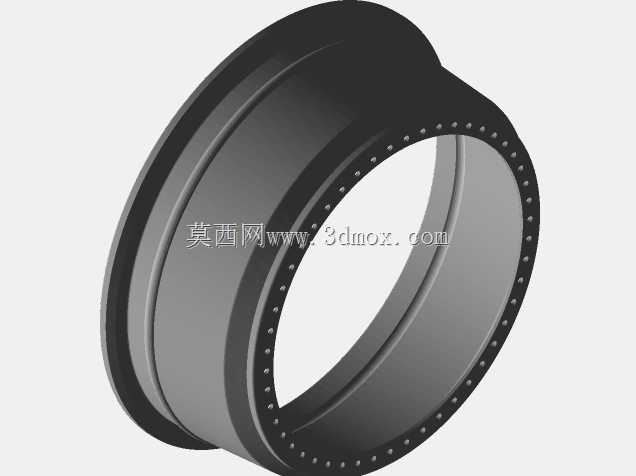

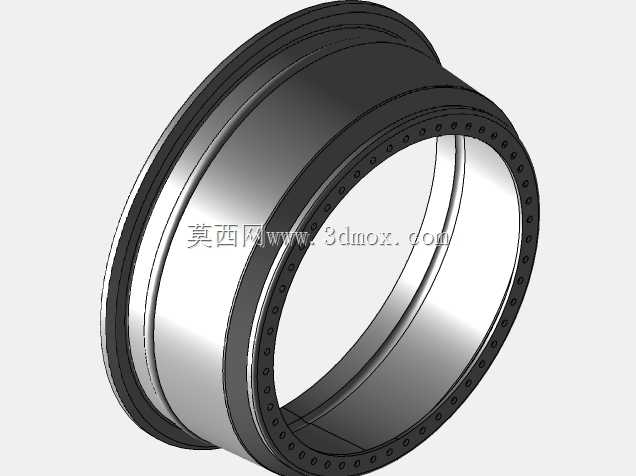

设计阶段首先明确了安装边界的核心约束，轮辋宽度为12英寸，适配直径17英寸的轮胎安装位，ET50的偏距参数直接决定了轮组安装后与轮拱、悬架摆臂、减震器之间的间隙余量，设计时反复校核了转向极限角度下的轮胎蹭擦风险，确保满打方向时轮胎不会与翼子板内衬、转向拉杆发生运动干涉。轮辋的轮缘结构采用了乘用车通用的安全轮缘设计，胎圈座的尺寸公差严格匹配轮胎胎圈的配合要求，保证充气后轮胎与轮辋的密封性能，避免高速行驶过程中出现胎圈脱开、漏气的风险。

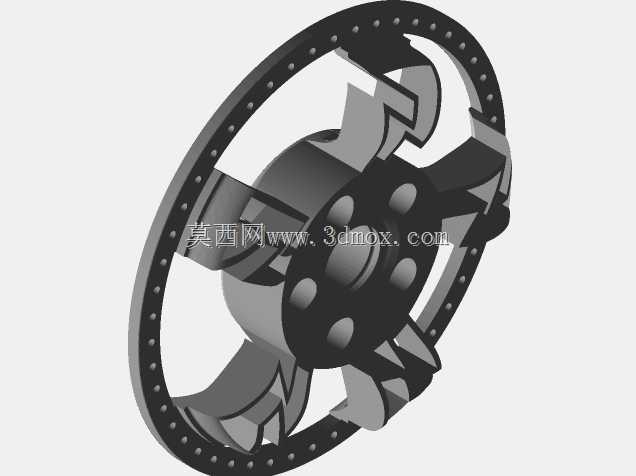

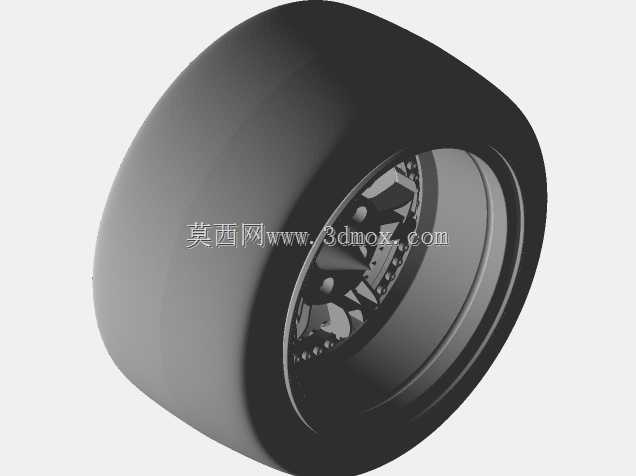

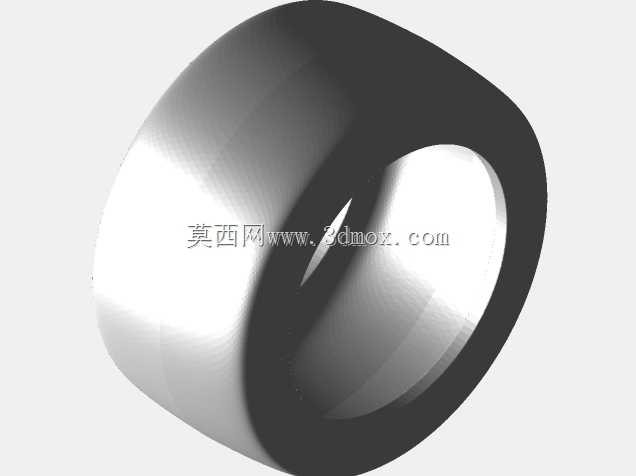

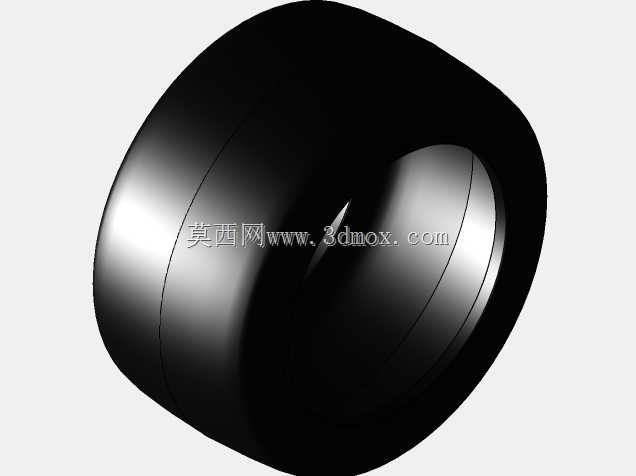

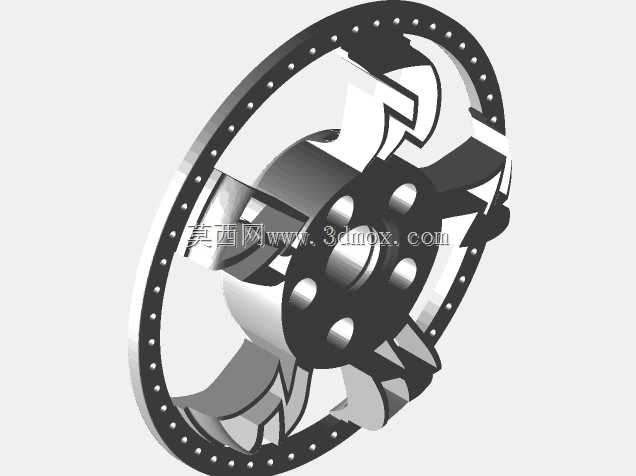

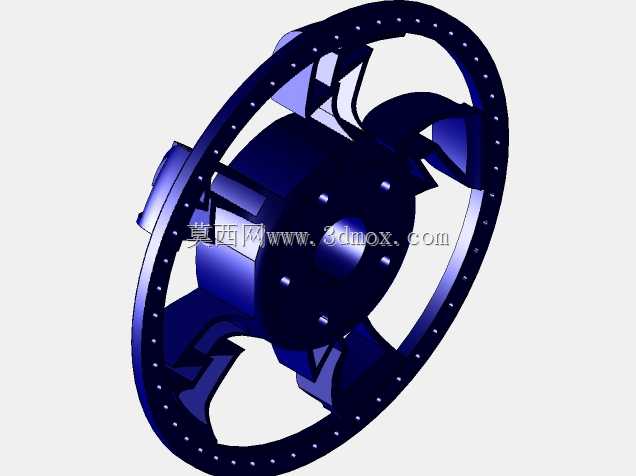

轮辋中部的辐条造型在满足结构强度的前提下做了轻量化的镂空处理，辐条背面预留了平衡块的安装位置，方便后期动平衡调试时粘贴配重块，中心孔的尺寸与节圆直径参数匹配对应车型的轮毂安装法兰，可直接与原车的轮毂轴承单元配合，不需要额外加装变径圈即可保证同轴度，降低高速行驶时的方向盘抖动概率。轮胎部分采用了320/45的扁平比规格，胎面宽度320mm可以提供更大的接地面积，提升干湿地行驶的抓地力，45的扁平比在兼顾侧向支撑性的同时保留了一定的胎壁缓冲能力，适配日常城市道路与轻度非铺装路面的行驶需求，胎面的花纹结构在建模时还原了民用街胎的排水槽布局，可用于整车动力学仿真时的轮胎接地特性模拟。

从结构设计的细节来看，轮辋与轮胎的配合面做了对应的倒角处理，方便轮胎拆装时的胎圈滑入，轮辋的气门嘴安装位预留了标准尺寸的通孔，适配通用型橡胶气门嘴的安装，不需要额外做扩孔加工。轮辋内部的轮辐过渡位置做了圆角处理，避免应力集中导致的轮辋开裂问题，在承受整车满载载荷、过减速带的冲击载荷时，应力可以均匀分散到整个轮辋基体上，不会出现局部应力超限的情况。

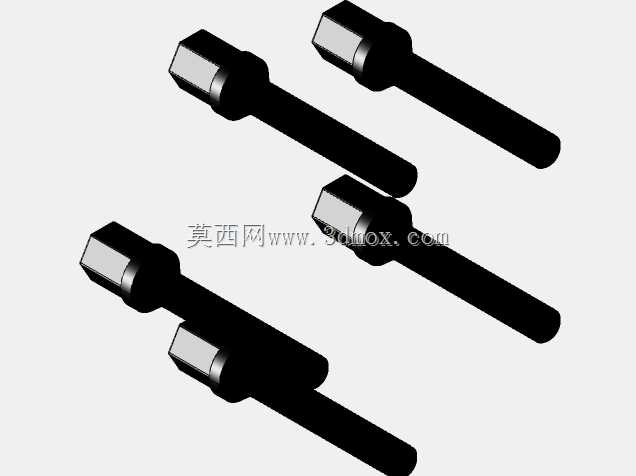

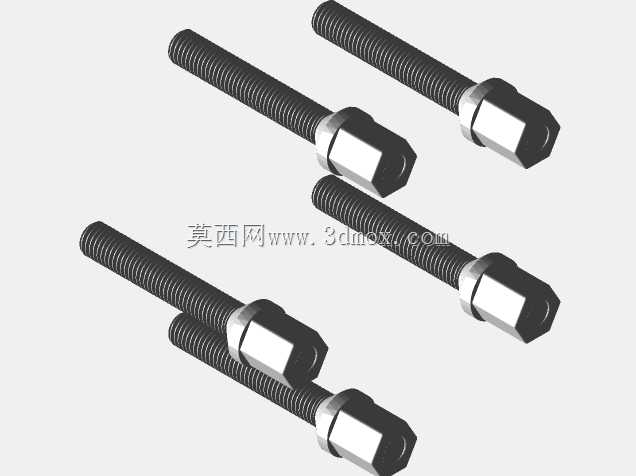

在实际应用场景中，这套轮组模型既可以用于改装方案的可视化展示，帮助车主提前预判轮组装车后的视觉效果与间隙匹配情况，也能用于整车总装的干涉检查，在整车设计阶段验证轮拱空间是否满足该规格轮组的安装需求，还可以用于行走系统的教学演示，帮助初学者理解轮辋偏距、轮胎扁平比等参数对整车行驶性能的影响。建模过程中严格按照实物的装配关系还原了轮胎与轮辋的配合状态，胎圈与轮辋胎圈座完全贴合，没有出现穿透或者间隙过大的问题，轮辋的中心孔、螺栓孔位置都按照实际安装尺寸做了定位，导入装配环境后可以直接通过配合约束完成与轮毂单元的装配，不需要额外调整位置参数。

针对日常使用中的常见工况，设计时也考虑了轮胎变形的预留空间，轮拱与轮胎之间的间隙在悬架压缩到极限行程时仍然保留足够的余量，不会因为悬架压缩导致轮胎蹭到轮拱。轮辋的材质选用常规的铸造铝合金性能参数做结构校核时，该结构的强度可以满足民用乘用车的日常行驶需求，在承受额定载荷下的弯曲疲劳、径向疲劳测试都能达到行业标准要求，不会出现早期的结构失效问题。轮胎的胎壁厚度也按照实际产品的尺寸做了还原，在模拟胎压正常的状态下，胎壁的支撑刚度匹配对应规格轮胎的实际参数，可以用于简单的行驶动力学仿真分析。
