汽车侧窗三角区域装饰外饰件结构

这款外饰件应用在乘用车主驾车门后侧的固定三角窗区域，也就是日常大家常说的“野马窗”位置，属于车身外覆盖件系统里的装饰功能集成件，日常装车后既承担侧围视觉流线收束的作用，也能填补C柱与车门玻璃之间的装配空隙，避免行车过程中气流在该区域形成紊流带来的风噪，同时还能遮挡三角窗内部的安装钣金、线束卡扣等结构，提升车身侧面的整体精致度。

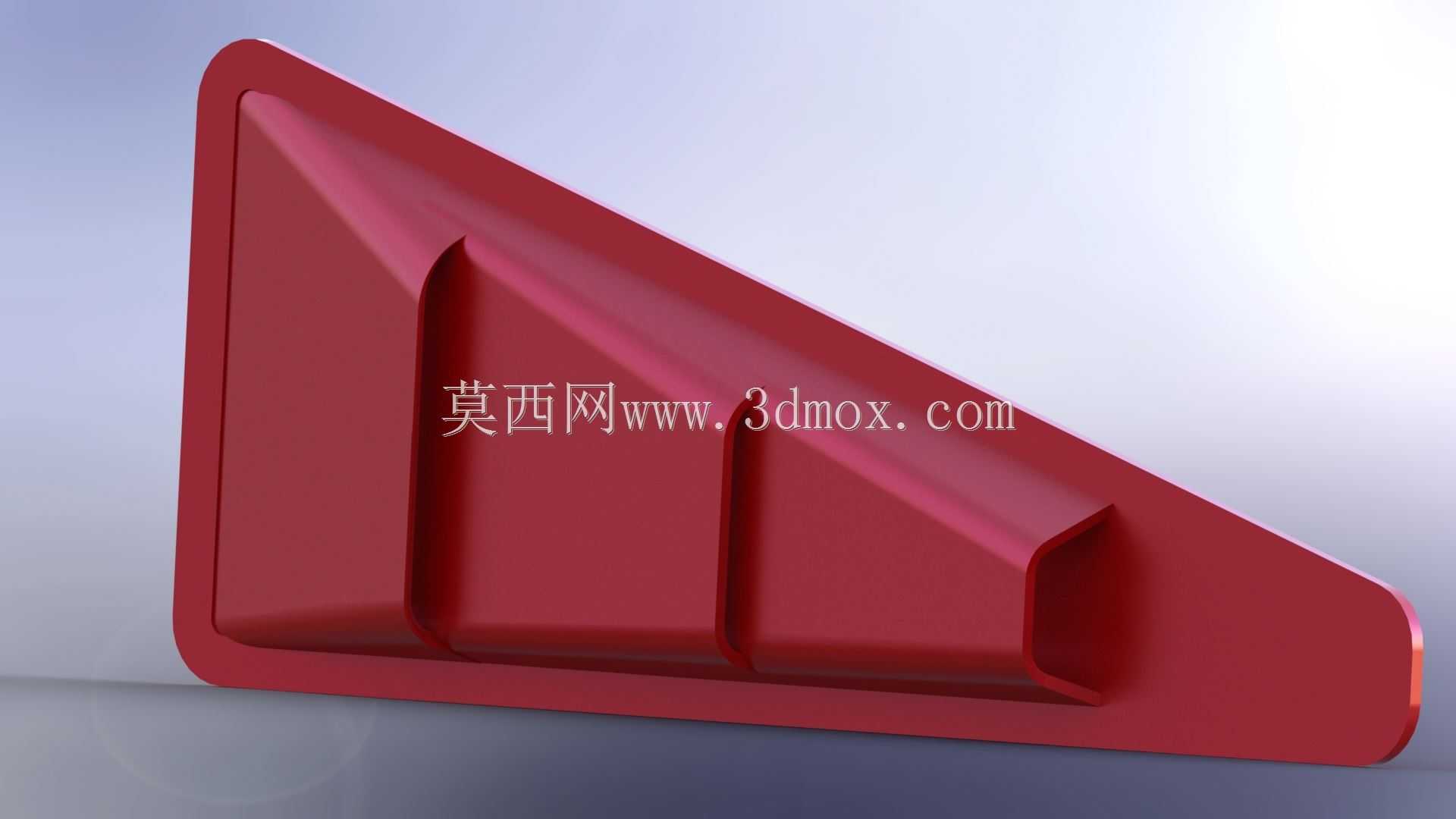

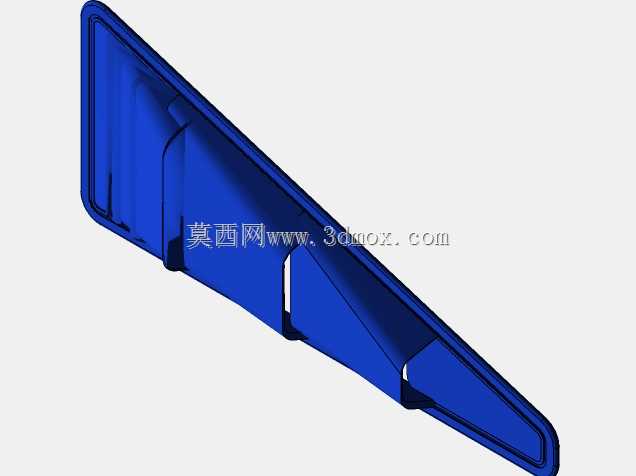

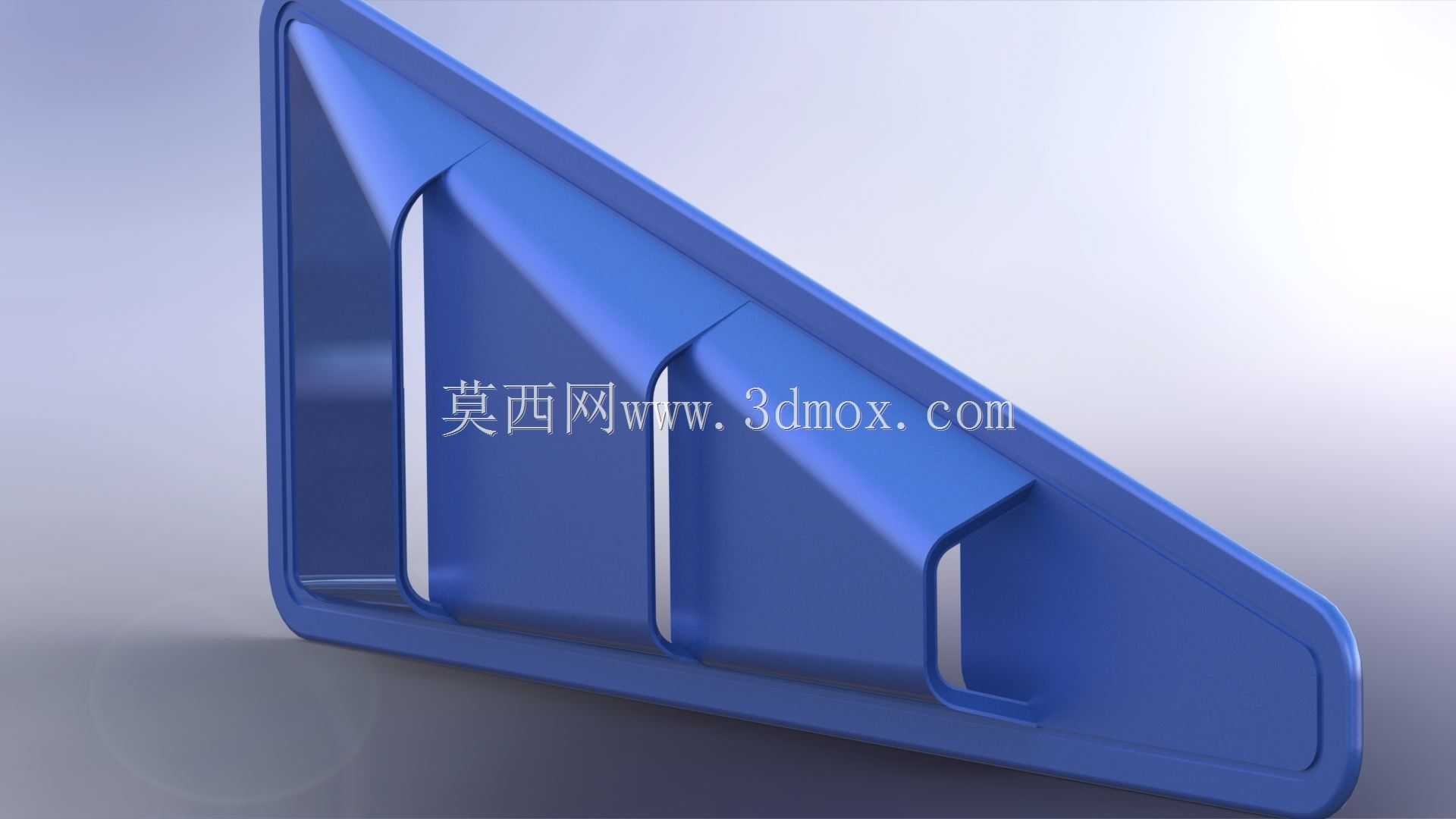

从功能特性上看，该零件属于外观类注塑包覆件，装车后外露面直接面对户外复杂工况，需要耐受夏季高温暴晒、冬季低温冻融、高速行驶中的飞石冲击、日常洗车的化学试剂腐蚀，同时外露面的光泽度、弧度一致性要和车身侧面的腰线、车门曲面完全顺接，不能出现视觉上的断差，否则会直接影响整车外观评审的通过率。零件内侧设计有三道平行的加强筋结构，沿着零件的长度方向排布，一方面是为了提升长条形薄壁零件的整体刚性，避免零件在注塑冷却过程中出现翘曲变形，导致装车后和周边钣金、玻璃的配合间隙不均；另一方面加强筋的位置刚好对应车身上的三个安装卡扣座，筋条可以把卡扣的安装受力均匀分散到整个零件本体上，避免长期行车振动下卡扣安装位出现应力开裂。

设计过程中首先要对齐车身侧围的A级曲面，把零件的外表面和周边车门、侧围、三角玻璃的曲面做G2连续过渡，保证相邻零件之间的曲率变化均匀，不会出现光线反射断层。因为该零件属于细长类楔形结构，从靠近A柱的一端到车尾方向厚度逐渐收窄，最薄的边缘位置壁厚控制在2.5mm，靠近安装卡扣的主体位置壁厚保持3mm均匀过渡，避免壁厚差异过大导致注塑过程中出现缩痕、流痕等外观缺陷。内侧的三道加强筋厚度控制在主体壁厚的0.6倍，也就是1.8mm，同时筋条根部做了R0.5的圆角过渡，避免应力集中，筋条的高度不超过15mm，防止注塑时筋条背面出现外观缩印。

安装边界方面，零件的整体轮廓完全贴合三角窗区域的钣金型面，周圈设计有1.2mm宽的安装翻边，翻边和钣金之间预留0.8mm的间隙用于粘贴双面泡棉胶，既可以实现零件和钣金之间的软连接，缓冲行车振动，也能起到密封作用，避免雨水、灰尘进入零件和钣金之间的空腔造成锈蚀。三个安装卡扣的位置按照车身安装点的坐标定位，卡扣座的中心距误差控制在±0.1mm以内，保证装车时卡扣能顺利卡入钣金的安装孔，不需要现场修配。零件靠近玻璃的一侧设计有0.7mm高的挡胶筋，装配时玻璃胶打在挡胶筋内侧，既可以控制胶层的厚度均匀，也能避免多余的胶体外溢到外露面影响外观。

实际建模过程中，实体和曲面的混合建模思路更适配这类外饰件的设计需求：外表面通过曲面搭建完成曲率连续校验后，向内偏置壁厚生成实体基础，再在内侧逐步添加加强筋、卡扣座、翻边等结构，每添加一个结构都要做拔模角度检查，保证所有脱模方向的拔模斜度不小于1度，外观面的拔模斜度控制在3度以上，避免注塑脱模时出现拉伤、顶白等缺陷。同时要做装配干涉检查，模拟车门开关过程中零件和周边玻璃、密封条、车门钣金的相对位置，保证在车门最大开度、玻璃升降到极限位置时，零件和周边部件都保留至少2mm的安全间隙，不会出现运动干涉。
