小型钻床基座结构三维设计作品

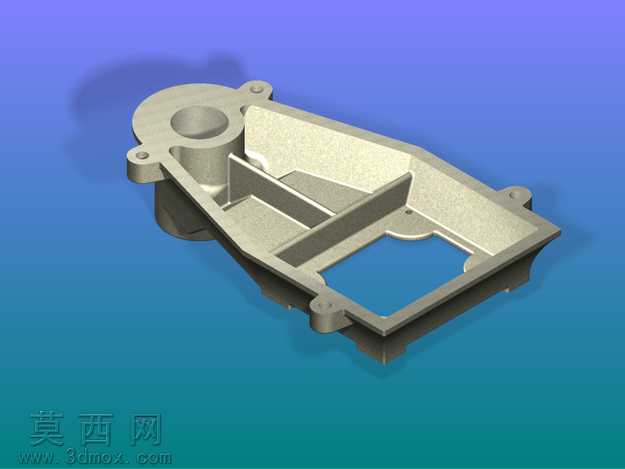

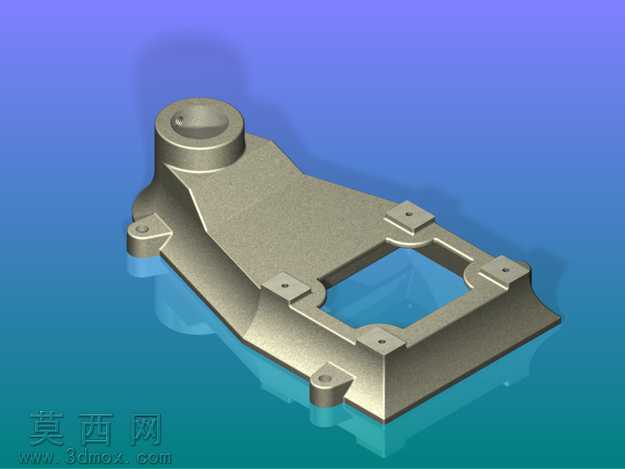

本作品为小型钻床的基座结构三维建模成果，建模阶段首先围绕小型台钻的整机承重、立柱安装、工作台承载等核心功能需求展开结构规划，首先确定基座的整体轮廓为非对称异形铸件形态，匹配小型钻床紧凑化的整机布局要求。建模过程中优先完成主体基体的曲面构建，通过拉伸、放样、布尔运算等特征操作逐步塑造基座的整体外形，针对上端的立柱安装套筒结构，严格匹配钻床立柱的装配公差要求设计内孔直径与套筒壁厚，保证立柱装配后的垂直度与支撑强度，避免钻削作业过程中出现立柱晃动的问题。针对基座中部的镂空减重区域，在保证整体结构刚性的前提下优化镂空区域的轮廓尺寸，既减少铸件的原材料消耗，也能够为钻床下部的传动组件、电气布线预留充足的安装空间，同时在镂空区域的四周设计加厚的加强筋结构，抵消镂空带来的刚性损失，避免基座长期受力出现形变。基座表面的多个安装凸台均按照对应组件的安装点位精准定位，每个凸台上的安装孔位都匹配标准紧固件的尺寸要求，凸台与基体连接处设计自然的过渡圆角，既符合铸件的工艺要求，减少铸造过程中的应力集中问题，也能够提升整体结构的抗冲击性能。材质渲染阶段采用铸铁金属材质，调整材质的粗糙度、金属度参数还原铸件的哑光金属质感，同时添加轻微的铸造表面纹理提升模型的真实感，渲染过程中采用蓝紫渐变背景突出基座的结构轮廓，通过光影调整清晰展现各个安装面、凸台、套筒、镂空区域的结构细节，让观看者能够直观理解基座的整体形态与各部分结构的功能定位。整个建模过程充分兼顾了结构刚性、装配需求、铸造工艺可行性三方面的要求，所有结构细节都围绕小型钻床的实际使用场景设计，没有冗余的结构特征，各部分的壁厚设计均匀，符合铸件生产的工艺要求，能够直接用于后续的工程图导出、生产工艺参考或者虚拟装配演示使用。
