气动圆盘式手持打磨砂光设备结构

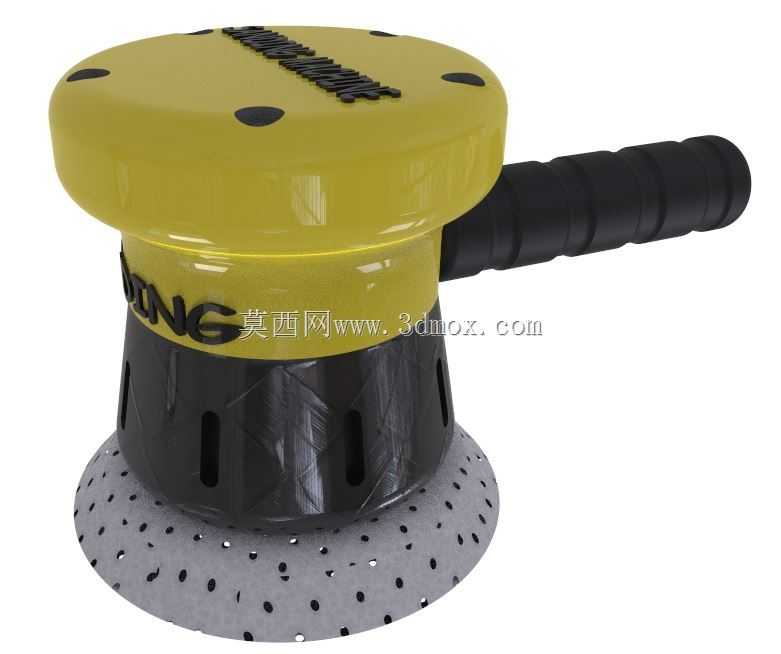

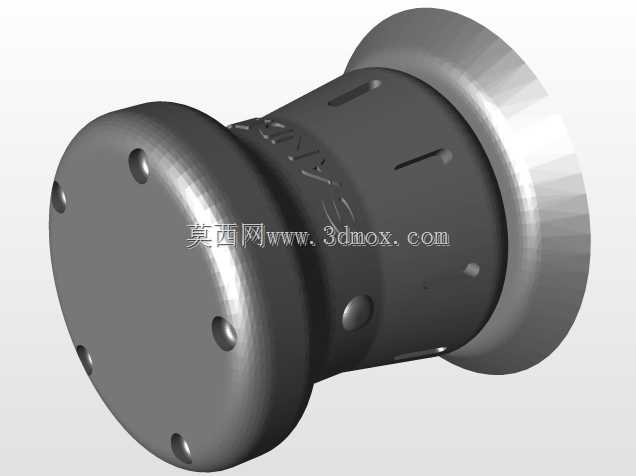

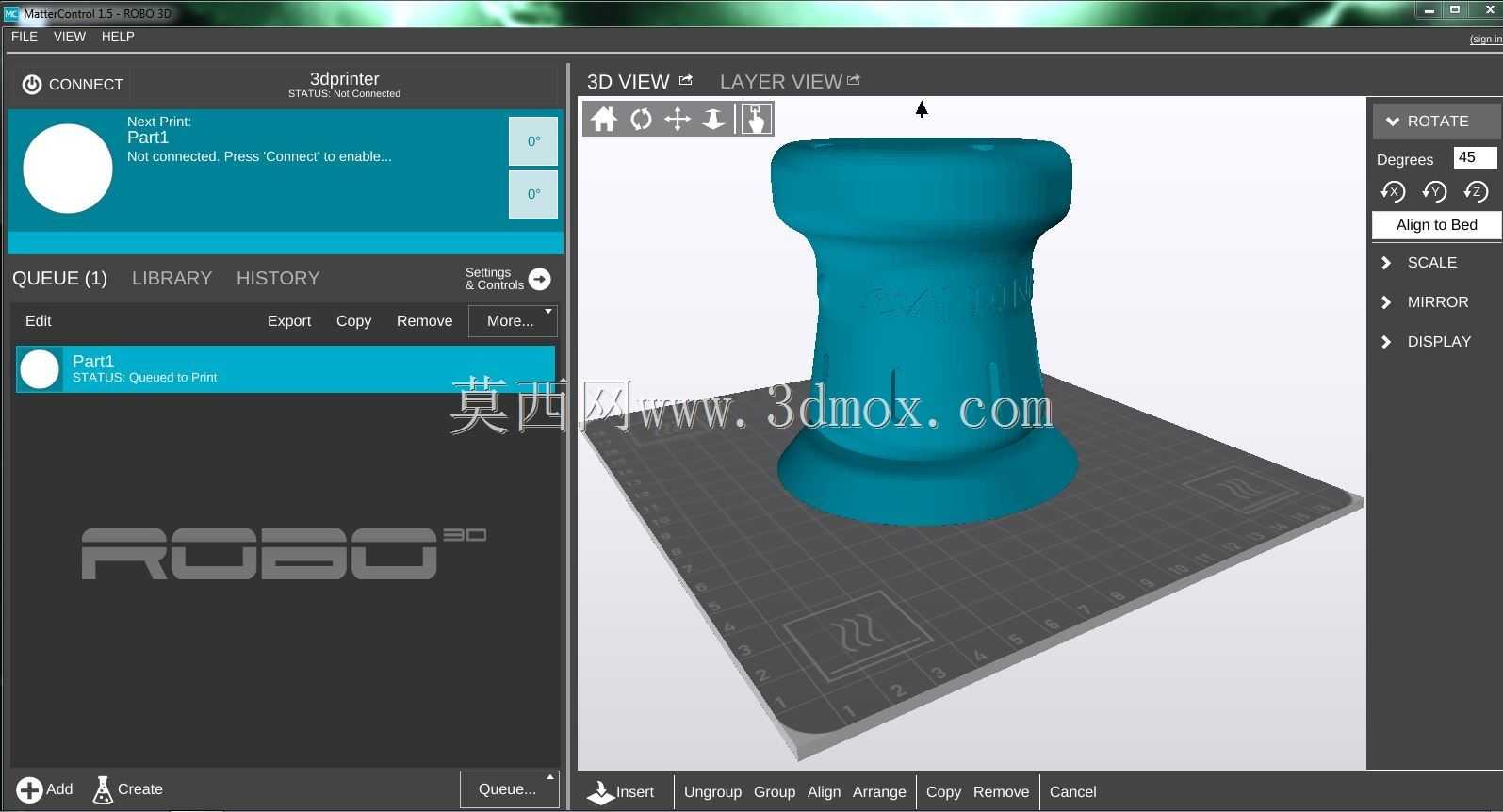

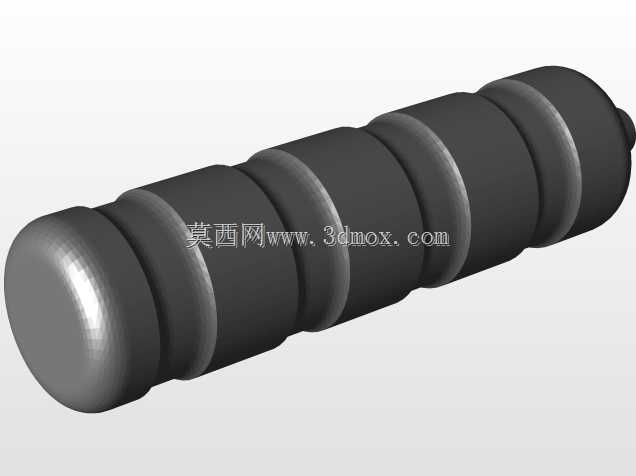

这款手持气动砂光设备，是金属加工、木器涂装、汽车钣喷、复合材料修型场景里的常用表面处理工具，日常作业中主要负责工件表面的粗磨找平、细磨抛光、涂层去除、焊缝余高打磨、腻子层整平这类工序，相比电动打磨设备，它依靠压缩空气驱动，长时间作业无过载烧机风险，且机身自重更轻，适合手持连续作业的工位使用。从结构设计来看，整机采用偏心振动的打磨原理，顶部的黄色端盖内部集成气动马达转子与偏心块结构，压缩空气从侧方的黑色防滑手柄接入，驱动内部马达高速旋转，带动偏心块产生高频圆周振动，最终将振动传递到底部的打磨盘，实现砂磨作业；端盖上的黑色凸点是防滑结构，方便作业人员在更换砂纸或者调整设备时按压握持，避免手滑。侧方的手柄表面做了多道环形防滑槽，适配不同手型的握持习惯，同时手柄内部集成气路通道，接入车间常规0.6-0.8MPa压缩空气气源即可工作，无需额外供电线路，在喷涂车间、木器加工车间这类有防爆要求的场景里也能安全使用。机身中部的黑色壳体上开有多个竖向通风槽，作业时压缩空气做功后的废气从这些槽位排出，同时能带走马达运转产生的热量，避免长时间作业机身温度过高影响握持手感，壳体上的标识区域预留了品牌标识的安装位，做了下沉式结构设计，避免标识在作业中被剐蹭磨损。底部的灰色打磨盘是多孔结构，盘面上均匀分布的小孔是吸尘通道，适配带吸尘功能的集尘系统，作业时产生的打磨粉尘可以通过这些孔洞被吸走，减少作业区域的粉尘扩散，打磨盘采用柔性泡棉基材，能贴合一定弧度的工件表面，在处理曲面工件时不会出现局部打磨过度的问题，盘底采用魔术贴结构固定砂纸，更换不同目数的砂纸时操作便捷，无需额外的夹具固定。从安装边界来看，整机的握持重心设计在机身中部，作业时手腕不需要额外施加过大的下压力，依靠设备自重就能保证砂纸与工件表面的贴合度，长时间手持作业能降低手腕的疲劳感；打磨盘的直径为常规5英寸规格，适配市面上通用的5寸背绒砂纸与吸尘接口，不需要定制专用耗材，能降低现场的使用成本。设备的整体外形做了圆弧过渡处理，没有尖锐的棱角，在狭小空间作业时不会剐蹭工件表面，机身各部件的连接采用螺纹加密封圈的结构，保证气路的密封性，避免压缩空气泄漏导致的动力不足问题。在实际选型适配时，这类设备适合搭配不同粒度的砂纸完成从粗磨到精磨的全工序：粗磨时搭配40-80目砂纸，可快速去除工件表面的氧化层、焊缝余高、旧涂层；中磨时搭配120-240目砂纸，可整平粗磨留下的划痕，为后续涂装做基础；精磨时搭配320-1000目砂纸，可实现工件表面的细腻抛光效果，满足涂装前的表面粗糙度要求。设计过程中，偏心块的重量与气动马达的转速做了匹配调校，保证振动频率稳定在适合砂磨作业的区间，既不会因为振动过大导致握持不稳，也不会因为振动力不足导致打磨效率低下；机身的壳体材料采用耐溶剂的工程塑料，在涂装车间接触到稀释剂、涂料这类物质时不会被腐蚀开裂，能适应复杂的车间作业环境。
