手持气动子弹射光机结构设计

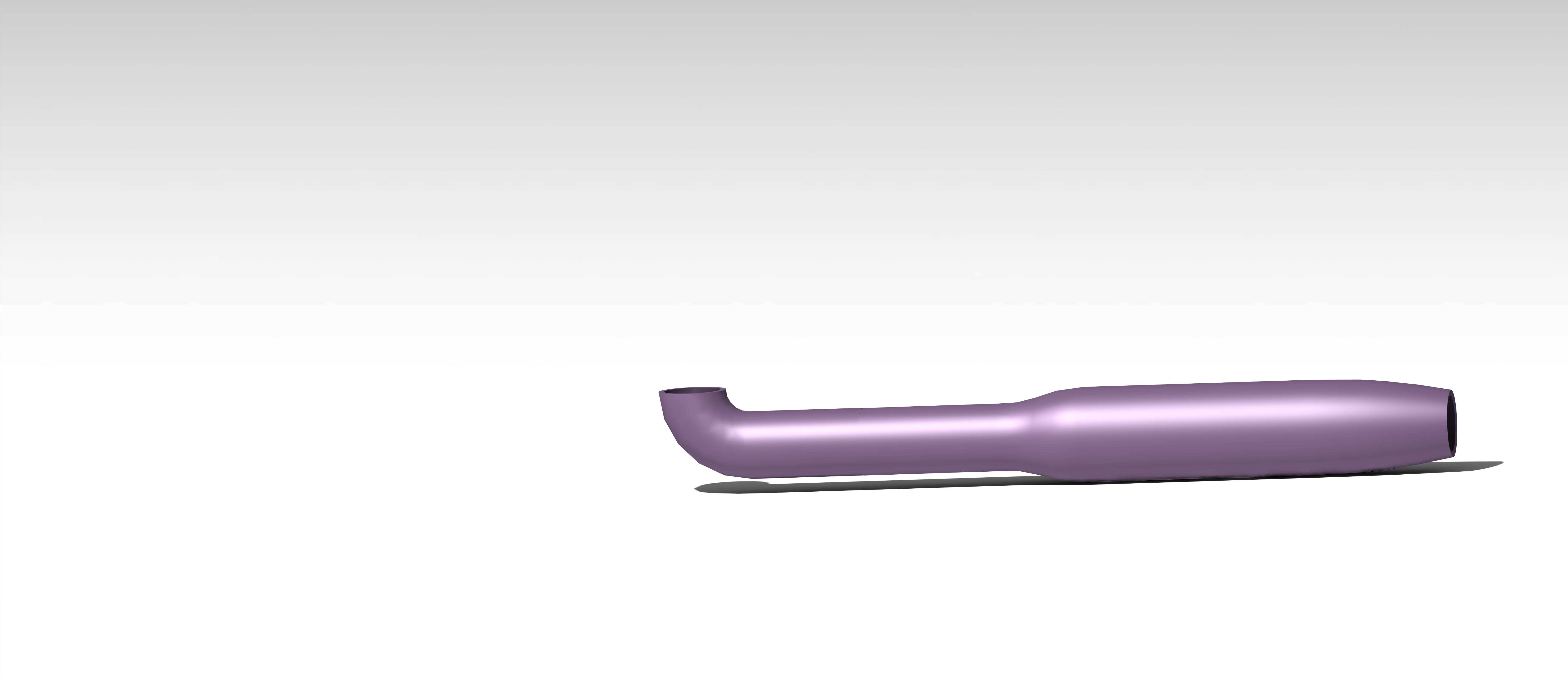

这款手持射光工具主要面向小型工件内孔、异形曲面的精细光整加工场景，在五金加工、小型零部件修配、首饰加工、模具型腔抛光等场景中应用广泛，尤其适合常规抛光轮无法伸入的窄腔、弯孔位置的光整作业，能够替代部分手工砂纸打磨工序，提升小区域抛光的一致性与作业效率。从结构设计来看，整体采用流线型变径壳体结构，握持段做了收腰处理，直径适配成年男性手掌抓握的舒适区间，前端工作段做了缩径设计，能够伸入直径15mm以上的孔腔内部作业，尾部进气接口采用标准快插接口规格，可直接对接车间常规压缩空气管路，无需额外转换接头。设计阶段优先考虑了手持作业的疲劳度控制，整体重心落在握持段中心位置，长时间单手握持作业不会出现前端下坠的疲累感，壳体表面做了哑光防滑处理，即便手上沾有少量切削液或抛光蜡，也能保证握持稳定性。进气通路在壳体内部做了平滑过渡设计，避免直角弯折造成的气压损失，保证前端工作端的出气压力稳定，配套的弹射式磨料出口做了防飞溅挡边设计，作业时磨料不会从接口位置反向喷溅，保护操作人员手部安全。从安装边界来看，这款工具无需额外固定安装，属于手持移动式作业设备，尾部接气管的回转半径预留了足够空间，作业时气管不会与壳体发生干涉，前端工作头可根据加工需求更换不同口径的喷嘴，适配不同粒度的抛光磨料输送。在功能实现上，这款工具依靠压缩空气带动磨料形成高速射流，通过磨料的高频冲击完成工件表面的光整处理，相比传统的旋转抛光头，不会出现抛光轮磨损后直径变化导致的加工尺寸偏差，对于不规则曲面的贴合度更好，不会出现局部过抛或者抛不到位的问题。设计过程中对壳体的壁厚做了均匀化处理，既保证壳体能够承受0.6-0.8MPa的工作气压，又尽可能控制整体重量，整机重量控制在300g以内，单手握持操作灵活，可完成多角度、多姿态的抛光作业。内部气道做了耐磨处理，因为磨料会随气流在气道内高速流动，普通塑料壳体很容易被磨料磨穿，所以在气道内壁做了金属衬套设计，大幅提升工具的使用寿命，衬套与壳体采用过盈配合装配，不需要额外粘接固定，装配工艺简单，后期维护更换衬套也很方便。扳机式控制开关设置在握持段的食指位置，操作力度控制在15N左右，长时间按动不会造成手指酸痛，开关采用气控式结构，相比电控结构更适合车间多粉尘、多切削液的作业环境，不会出现触点接触不良的故障。在实际使用场景中，这款工具可以完成小型冲压件的毛刺去除、3D打印工件的表面光整、焊接焊缝的打磨抛光、模具流道的内壁抛光等多种作业，针对不同的加工材质，只需要更换对应粒度的磨料即可，不需要更换整机，适配性较强。壳体的弯型出嘴设计是针对弯孔类工件专门设计的，直嘴工具无法到达的弯腔位置，这款弯嘴结构可以将磨料射流精准导向加工位置，解决了异形内孔抛光的行业痛点。设计时还考虑了工具的摆放便利性，壳体尾部做了平面结构，临时放置时不会在工作台面上滚动，避免工具掉落损坏。整体结构没有多余的外露零部件，所有连接位置都做了密封处理，作业时的噪音控制在85分贝以内，符合车间作业的噪音防护要求，不需要额外加装隔音装置。
