化学机械抛光设备核心承载结构设计

在半导体晶圆、精密光学镜片、高端陶瓷基板这类对表面平面度要求达到纳米级的加工场景里，化学机械抛光是目前唯一能实现全局平坦化的工艺手段，而这套结构正是抛光设备里直接接触工件、承载抛光压力的核心承载部件。从实际产线的使用需求出发，这个部件首先要解决的是抛光过程中压力均匀传导的问题——抛光作业时，工件被固定在该结构的承载面上，上方的抛光头施加的下压力需要通过这个结构均匀分散到整个工件背面，不能出现局部压力差，否则会直接导致工件表面去除率不均，出现塌边、橘皮、划痕残留这类致命缺陷，尤其是12英寸晶圆加工场景下，整片晶圆的厚度差要求控制在0.1微米以内，对承载结构的刚性和形位公差要求极高。

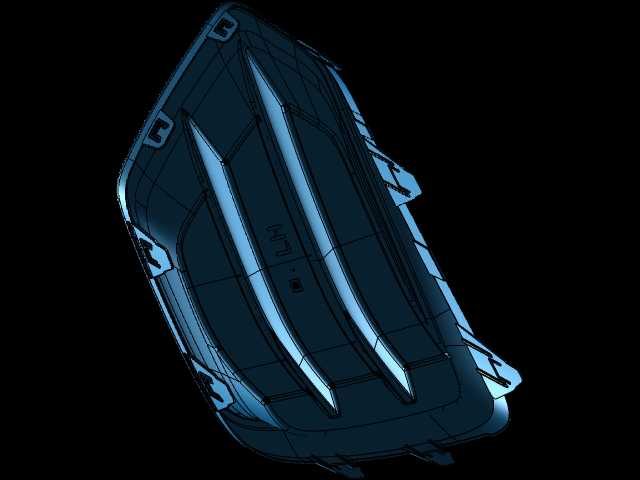

设计这套结构的时候，首先要匹配现有主流化学机械抛光设备的安装腔体边界，整体轮廓采用流线型收边设计，不是随意做的造型：一方面是为了避让抛光腔体内的抛光液喷淋管路、修整器摆动轨迹，避免设备运行过程中出现运动干涉；另一方面，带导流弧度的侧边可以让带着磨料的抛光液在高速旋转的抛光垫带动下顺畅回流，不会在结构边角处形成磨料淤积，减少大颗粒磨料残留刮伤工件表面的概率。结构表面的三条凸起加强筋，是经过有限元受力仿真反复调整位置和高度的，当承载结构承受最大15psi的抛光下压力时，整个承载面的变形量控制在2微米以内，保证压力传递的一致性，同时加强筋的走向顺着抛光旋转的切向方向，不会对抛光液的流动形成阻挡。

从安装适配的角度看，结构侧边预留的卡扣式安装位，是匹配现有抛光设备快换承载盘的标准接口，不需要额外制作转接工装，现场运维人员更换不同尺寸规格的承载结构时，单人即可在3分钟内完成拆装，不需要复杂的校准流程，卡扣的配合公差控制在0.02毫米以内，安装后承载面的跳动量不超过1微米，满足高精度抛光的装夹要求。结构的背面设计有均匀分布的真空吸附孔道，和设备的真空气路连通后，可以在承载面形成均匀的负压吸附力，固定不同材质的工件时，不会出现工件滑移、翘边的问题，针对薄型晶圆这类易碎裂的工件，吸附压力可以分段调节，避免局部吸附力过大导致工件碎裂。

实际生产场景中，这个结构长期接触带酸碱成分的抛光液，同时要承受抛光过程中的持续摩擦和周期性压力变化，所以设计时在结构的非安装面做了圆弧过渡处理，没有尖锐的应力集中角，避免长期交变载荷下出现结构疲劳开裂；同时整个结构的壁厚做了等强度设计，在保证刚性满足要求的前提下，尽可能降低结构自重，减少设备旋转主轴的负载，降低主轴轴承的磨损速度，延长设备核心部件的使用寿命。在光学元件抛光场景下，这个结构的承载面可以更换适配的软质垫层，针对不同硬度的光学玻璃、蓝宝石衬底调整接触柔度，避免硬接触导致的工件背面硌伤，垫层的安装槽和结构本体采用嵌入式配合，不会出现垫层在抛光过程中移位、起皱的问题。

不同于普通的机械抛光结构，化学机械抛光的承载结构还要考虑抛光过程中的温度传导问题，高速抛光时抛光垫和工件摩擦会产生局部热量，如果热量不能及时散出，会导致工件和抛光垫的热膨胀量不一致，影响抛光精度，所以这套结构内部预留了封闭式的冷却流道，可以接入设备的恒温冷却水回路，把抛光过程中产生的热量持续带走，保证整个承载面的温度差控制在±0.5摄氏度以内，避免热变形影响加工精度。流道的走向采用环绕式设计，没有水流死角，冷却水流经整个承载区域时流速均匀，不会出现局部温度异常的问题。

在实际的工艺调试过程中，这套结构的外形尺寸可以适配8英寸和12英寸两种主流规格的工件加工，不需要更换整个承载盘，只需要更换对应尺寸的适配垫圈即可，减少了产线的备件库存压力。结构侧边的定位凸台，和抛光腔体的定位槽配合后，可以保证每次更换承载结构后，承载面的中心和抛光头的旋转中心重合度误差不超过0.03毫米，避免抛光过程中出现偏心振动，影响抛光表面质量。针对化合物半导体这类对污染控制要求极高的加工场景，这套结构的所有表面都做了镜面抛光处理，表面粗糙度达到Ra0.2以下，不容易残留抛光磨料和加工碎屑，每次作业后的清洗流程可以快速完成，减少不同批次加工之间的交叉污染风险。
