趣味橡皮筋动力玩具弩车三维设计

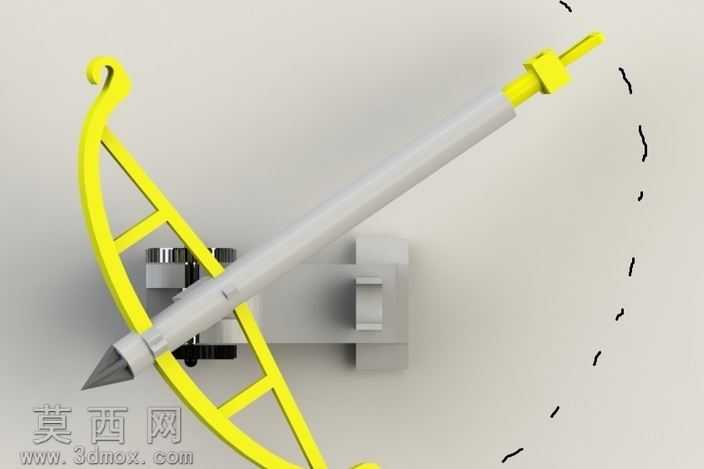

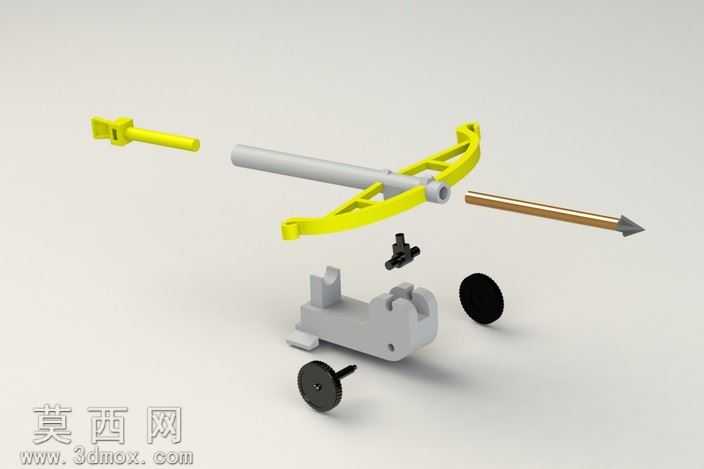

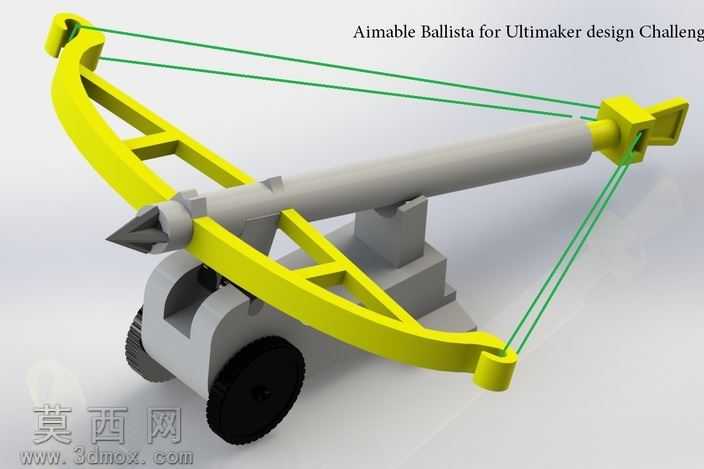

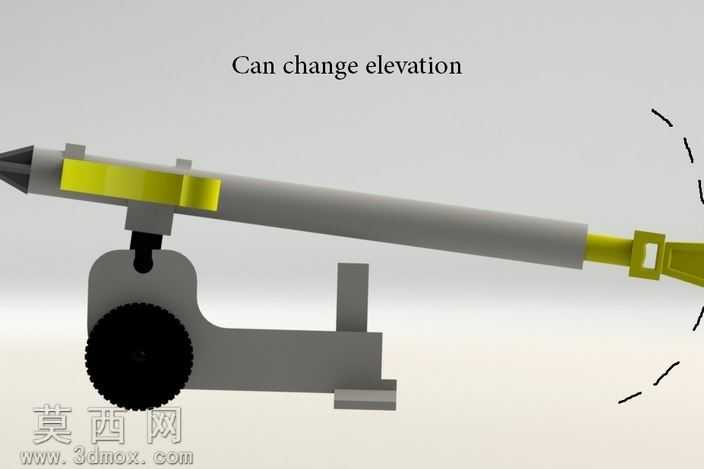

本作品是一款面向儿童玩乐场景设计的橡皮筋动力玩具弩车，整体采用SolidWorks完成全参数化三维建模，建模过程中对各个零部件做了独立的参数化特征构建，确保每个部件的尺寸公差适配3D打印的成型精度要求，避免装配时出现干涉问题。渲染阶段采用哑光工程塑料材质模拟主体结构的质感，弩臂部分使用亮黄色半哑光塑料材质，还原常见儿童玩具的明快色彩表现，弩身主体、底座与滚轮部分采用浅灰色哑光塑料材质，搭配黑色橡胶质感的滚轮材质，橡皮筋部分采用半透明绿色弹性材质模拟真实橡胶带的通透质感与弹性视觉特征，箭体部分采用浅灰色硬质塑料材质搭配金属质感的箭头，通过光影渲染突出各部件的材质差异与结构层次。结构设计上整体分为七个独立模块，分别为弩弓主体、弩身箭道、发射底座、滚轮行走结构、棘轮锁止结构、橡皮筋动力束、弹射箭体，其中弩弓采用三角镂空的轻量化结构设计，在保证结构强度的同时减少打印耗材的使用，底座部分集成滚轮结构让玩具具备移动把玩的属性，棘轮锁止结构可以实现橡皮筋动力的蓄力锁止，扣动触发结构即可完成箭体的弹射，所有部件的连接结构都采用卡扣式设计，无需额外粘接即可完成拼装，适配桌面级FDM3D打印机的无支撑打印需求，避免复杂支撑结构带来的后处理麻烦。设计思路围绕儿童玩乐的安全性与趣味性展开，摒弃了传统弩具的尖锐杀伤性结构，采用钝头箭体设计，动力源采用常见的橡皮筋，既保证弹射的玩乐体验，又避免使用过程中出现安全隐患，整体造型参考了古代弩炮的视觉特征，做了卡通化的圆润处理，所有边角都做了圆角过渡，没有尖锐棱角，适配儿童玩具的安全设计标准，同时模块化的拆分设计也让作品具备拼装益智的属性，孩子可以在组装过程中了解简单的机械蓄力与发射结构原理，兼顾玩乐与科普的双重属性。建模过程中对每个装配配合面都做了0.2mm的间隙预留，确保3D打印完成后各个部件可以顺畅组装，棘轮结构的齿形做了优化处理，保证锁止牢靠的同时触发手感轻盈，橡皮筋的挂点位置做了加厚处理，避免反复拉扯出现结构断裂，滚轮与底座的连接采用销轴式结构，转动顺畅无卡顿，整体结构稳定可靠，能够承受反复把玩的受力需求。
