层叠式多工位零件承载注塑模具结构

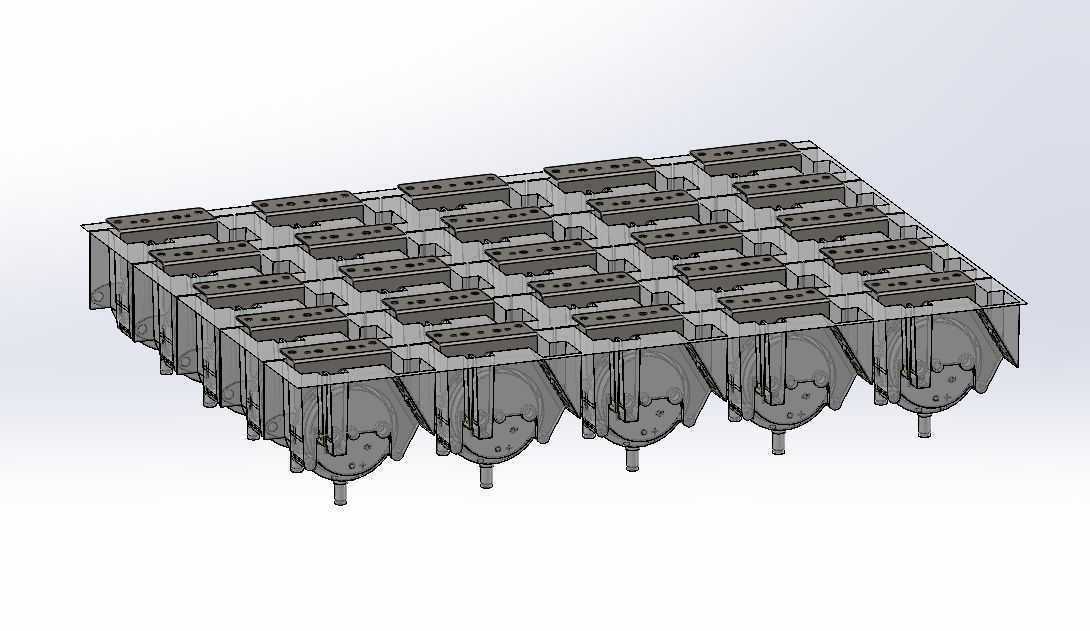

　　这套层叠排布的多型腔模具结构，主要面向小型塑胶零件的批量注塑生产场景，适配日常消费类塑胶配件、小型工业塑胶结构件的量产需求，在中小型注塑加工车间的常规吨位注塑机上即可完成适配安装，无需额外改装设备的锁模、射胶单元。从结构设计逻辑来看，整套模具打破了传统单层模架的平面排布思路，将模腔组沿垂直方向做分层堆叠设计，单组模层可同时排布25个独立成型模腔，单次开模合模循环即可完成上百个零件的注塑成型，相比同尺寸规格的单层平面模具，生产效率提升三倍以上，同时不会额外增加注塑机的模板安装占地需求，对于车间机位紧张、需要最大化挖掘现有设备产能的加工场景适配性极强。

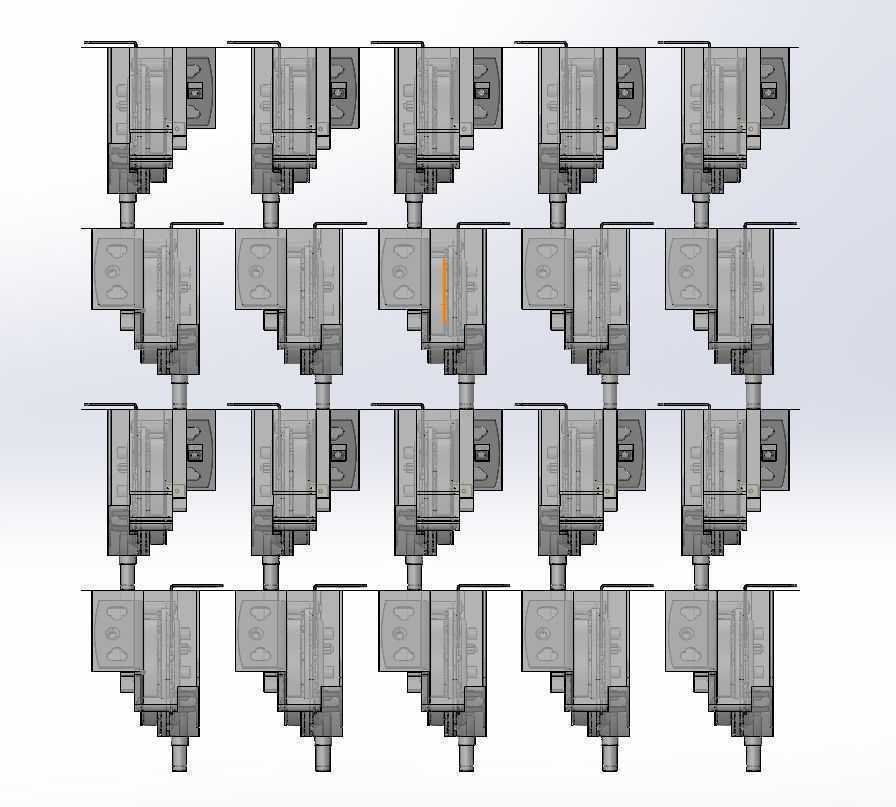

　　在实际生产使用过程中，模具的层与层之间设计有精准的导向定位结构，合模时各层模架可通过导柱导套完成自动对位，避免层间错位导致的模腔偏心、飞边超标问题；每层模腔的进胶口采用平衡式流道布局，确保熔融塑胶注入时各模腔的压力、填充速度保持一致，从结构根源上减少同批次零件的尺寸偏差、缩水缺料等成型缺陷。模具的堆叠结构并非固定不可调整，生产时可根据订单的批量需求、零件的尺寸规格灵活增减模层数量，小批量试产时可减少模层数量降低换模调试成本，大批量量产时加装模层即可快速提升产能，结构扩展性远优于传统固定层数的叠层模具。

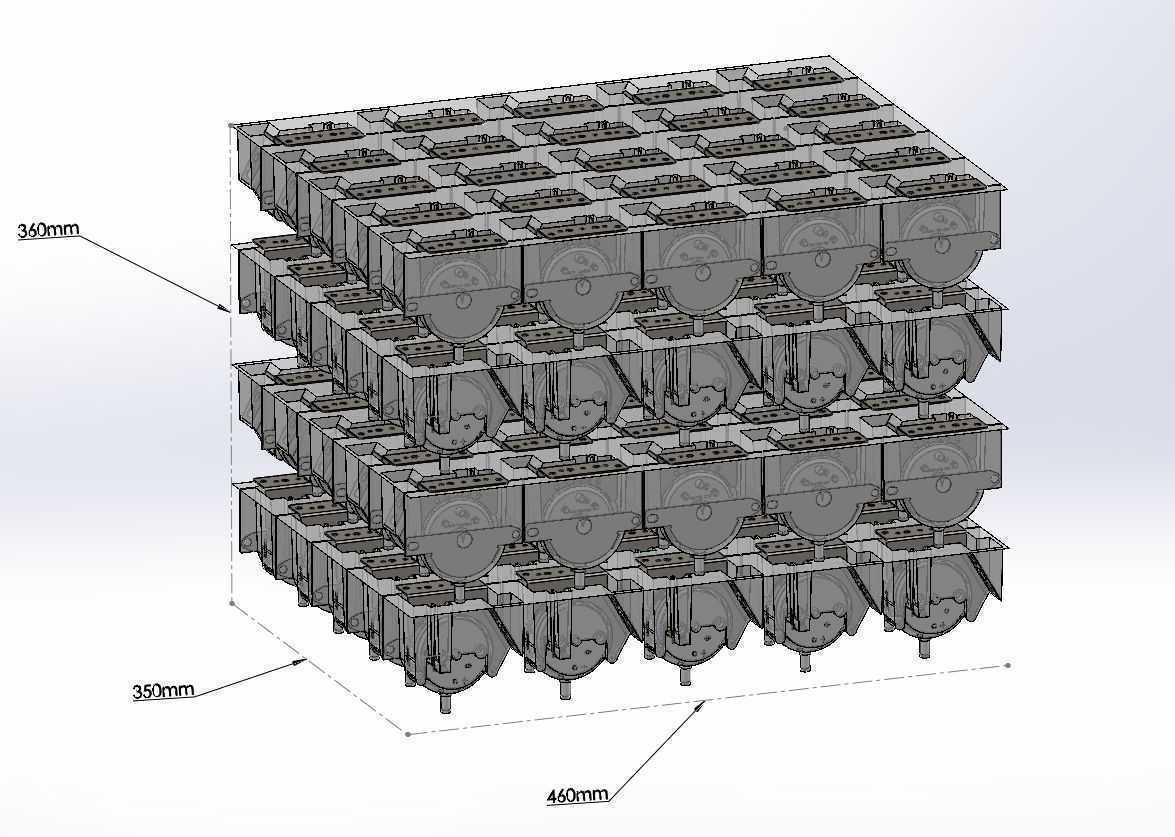

　　从安装边界尺寸来看，整套模具的底座长宽尺寸控制在400mm×350mm区间，单层模架的垂直高度为80mm，四层堆叠状态下的总高度为360mm，可适配锁模力120吨到200吨区间的常规卧式注塑机，安装时只需匹配设备的标准码模螺孔位置即可完成固定，无需定制特殊的安装固定板。模具的顶出结构采用分层同步顶出设计，开模后各层模架的顶针板可同步动作，一次性将各层成型完成的零件顶出模腔，配合车间的自动化取件机械手即可实现无人化连续生产，无需人工逐层取件，大幅降低生产过程中的人工操作强度。

　　在冷却系统设计上，每层模架都独立排布了循环冷却水道，水道距离模腔壁的距离保持在15mm到20mm的最优区间，确保冷却水循环时可快速带走模腔内的塑胶热量，让各层零件的冷却速度保持均匀，避免因上下层温度差导致的零件变形、尺寸超差问题。模具的导向部件采用高耐磨轴承钢材质，经过淬火加硬处理，长期反复开合模的磨损量极小，可承受百万次以上的开合模循环，使用寿命满足大批量量产的需求。日常维护时，各层模架可单独拆分拆解，遇到单个模腔损坏、流道堵塞的情况，只需拆卸对应层的模架即可完成维修更换，无需将整套模具全部拆解，大幅缩短设备停机维护的时间。

　　这套结构的设计初衷，是解决传统单层模具产能不足、叠层模具结构固定无法灵活调整的痛点，在不增加设备投入、不扩大生产占地的前提下，通过垂直空间的利用实现产能的提升，同时兼顾了小批量试产与大批量量产的灵活切换需求，对于生产多品种小批量塑胶零件的加工车间来说，可有效降低模具投入成本，提升设备的综合利用率。在实际试模验证过程中，这套结构的成型周期比同产能的单层模具缩短15%左右，零件的尺寸一致性可达到IT7级精度要求，完全满足常规塑胶结构件的质量标准，适配PP、ABS、PC等多种常用热塑性塑胶材料的成型加工，无需针对材料特性做大幅的结构修改。
