塞尔达传说林克海利亚盾三维结构设计

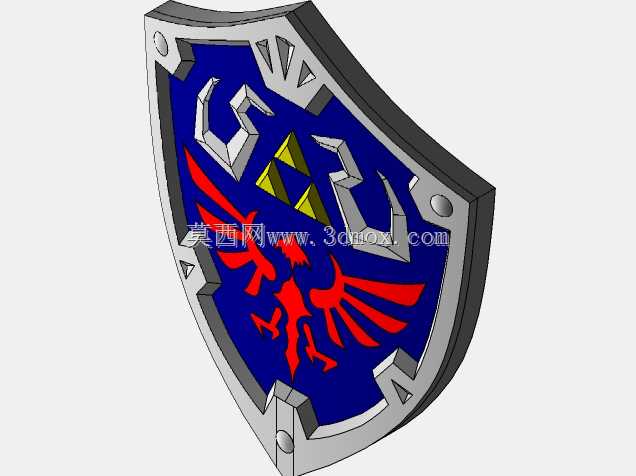

　　本次设计的海利亚盾原型取自经典游戏IP中的标志性手持防御道具，在结构设计阶段首先明确了两类核心应用场景：一类是面向文创周边制作的1:1实体复刻，可用于cosplay活动道具、主题展陈摆件、收藏级手办配套组件；另一类是作为小型装饰挂饰、文创衍生品的结构母模，适配不同比例缩放后的注塑、3D打印、树脂翻模生产需求。从功能特性来看，该盾体结构完全还原原作的标志性视觉特征，同时兼顾实体制作的结构合理性：盾体整体采用上宽下窄的对称多边形轮廓，边缘做了等宽的金属包边结构，包边处预留了均匀分布的圆形铆钉安装位，既还原原作的金属拼接质感，也为实体组装时的零件连接提供了定位基准。盾面主体区域做了下沉式凹槽设计，用于嵌入蓝色饰面层，

　　凹槽深度根据不同制作比例可灵活调整，常规1:1比例下凹槽深度控制在3-5mm，既保证饰面粘贴后的平整度，也避免槽深过大导致盾体整体重量超标。盾面中心的三角力量标识采用阶梯式凸台结构，三层三角标识分别做0.8mm、1.6mm、2.4mm的高度差，形成清晰的立体层次，无需额外上色即可通过高度差区分标识边界；下方的飞鹰标识采用一体化浮雕结构，羽翼部分做了渐变式厚度处理，羽翼尖端厚度控制在1.2mm，靠近鹰身位置厚度逐步增加到3mm，既保证浮雕细节的清晰度，也避免薄壁结构在实体制作时出现断裂、变形问题。设计思路上优先考虑实体生产的工艺可行性，所有棱角位置均做了R0.5-R2mm的圆角过渡，避免尖锐边角在后续打磨、喷涂工序中出现崩边，

　　同时也提升手持使用时的安全性，防止划伤。盾体背部的手持结构采用隐藏式设计，在盾体背面预留了两个矩形安装槽，可根据使用需求安装绑带固定座或者壁挂挂扣：当作为手持道具使用时，可在安装槽内固定尼龙绑带，适配不同臂围的使用者握持；当作为挂饰摆件时，可替换为金属挂扣，直接固定在墙面展架上。外形尺寸方面，1:1比例下盾体总高度控制在650mm，上部最大宽度为500mm，下部收窄位置宽度为280mm，整体厚度控制在35mm，这个尺寸既符合原作的视觉比例，也适配常规成年人的手持使用习惯，不会因为尺寸过大导致握持疲劳。安装边界上，盾体背部的安装槽中心距统一设置为180mm，槽位尺寸为40mm*20mm，深度为8mm，可适配市面上通用的道具绑带座、

　　壁挂挂扣件，无需额外定制连接件。在结构拆分上，将盾体拆分为金属包边框架、蓝色饰面底板、中心标识浮雕件三个独立模块，各模块之间采用定位柱加卡扣的连接方式，定位柱直径设置为3mm，卡扣配合间隙控制在0.2mm，既保证组装后的结构强度，也方便后期拆卸更换不同配色的饰面件，满足不同用户的个性化定制需求。针对不同的生产工艺，模型也做了对应的结构适配：如果采用FDM3D打印制作，所有壁厚均控制在2mm以上，避免打印时出现薄壁填充不足的问题；如果采用注塑量产，所有拔模角度统一设置为1.5度，筋位厚度均匀控制在1.5mm，避免注塑时出现缩痕、缺胶问题；如果采用树脂翻模制作，分模线设置在金属包边的外侧棱线位置，最大程度减少分模线对外观面的影响，降低后期打磨的工作量。盾体的金属包边部分做了细微的斜面处理，模拟原作中金属锻造的质感，斜面角度控制在5度，光线照射下可形成自然的明暗层次，提升整体的视觉立体感。中心飞鹰标识的羽翼边缘做了细微的倒角处理，避免翻模或者打印时出现锐边缺损，同时也让浮雕细节更加柔和自然。在重量控制方面，1:1比例下如果采用PLA材质打印，整体重量可控制在1.2kg以内，长时间手持也不会产生明显的负重感；如果采用树脂材质制作，重量可控制在1.8kg左右，适合作为展陈摆件使用。盾体的边角位置做了加厚处理，包边位置厚度比盾面主体厚2mm，提升道具使用时的抗冲击性能，即使在cosplay活动中发生轻微碰撞，也不会出现边角碎裂的问题。
