大型设备配套钣金结构液压油箱设计

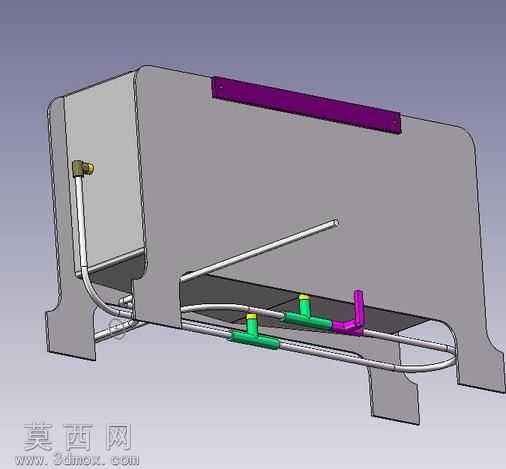

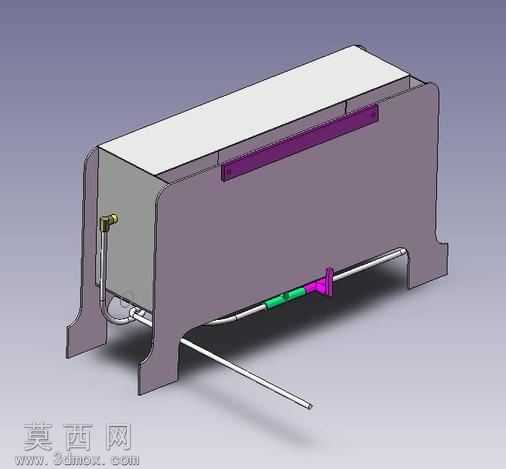

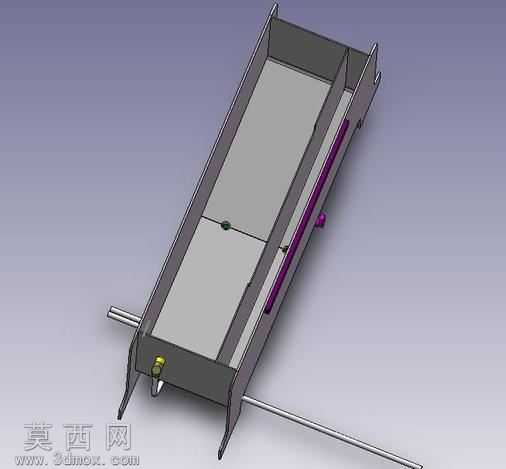

本作品为适配大型机械设备的液压油箱钣金结构三维模型，建模阶段采用自顶向下的设计思路，先依据配套主机的安装空间、液压系统额定储油需求确定整体外形尺寸，再逐步拆分各钣金构件的轮廓与连接关系。建模过程中严格遵循钣金加工工艺规范，对箱体的侧板、端板、底板、顶部盖板分别进行独立建模，预留合理的板材折弯余量、焊接装配间隙，避免后续加工出现干涉问题。模型完整还原了油箱的支撑脚结构，支撑脚采用一体折弯成型设计，既保证安装时的结构稳定性，又减少额外焊接工序，降低加工成本。箱体侧面与底部的油路接口、外接管路布局均按照液压系统的实际流路走向设计，清晰呈现了吸油、回油管路的连接位置与走向，管路的固定卡扣、接头结构均做了精细化建模，还原真实装配状态。材质渲染阶段，箱体主体钣金件赋予哑光金属灰的冷轧钢板材质，模拟钣金件喷涂后的表面质感，外接管路根据功能区分材质，金属管路赋予亮面金属质感，密封件、管路卡扣分别赋予对应工程塑料、橡胶材质，不同材质的光影反射参数经过反复调试，渲染效果贴近实物外观。结构设计上充分考虑液压油箱的实际使用需求，箱体顶部预留了平整的安装面，可适配后续加装空气滤清器、液位计等附件的需求，侧边的加强筋结构提升了箱体整体刚性，避免储油后出现箱体变形问题，底部的倾斜设计预留了排污口的安装位置，方便后续使用过程中的油箱维护与油液更换。整个模型的结构拆分完全贴合实际钣金加工流程，各构件的折弯边、焊接止口、安装孔位都做了精准定位，可直接用于后续的工程图导出、钣金展开下料，为液压系统的配套安装提供完整的三维参考。
