西门子导轨式工业适配器三维结构设计

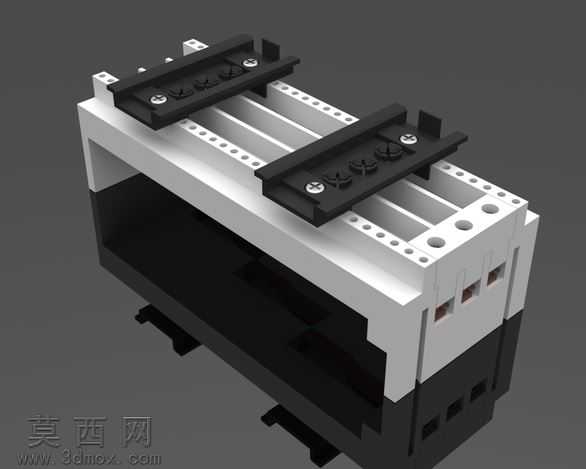

本作品为导轨安装式工业电气适配器的三维建模设计，整体采用模块化拼接式结构设计思路，建模过程中严格遵循工业电气元件的实际安装尺寸规范，对每一处安装孔位、卡扣结构、对接槽位都做了1:1的尺寸还原。建模阶段先完成主体基座的轮廓搭建，基座采用高强度绝缘工程塑料的材质设定，外观为浅灰白色哑光质感，表面预留了多组等距排列的标准安装孔位，孔位边缘做了微小的倒角处理，既避免实际生产中的应力集中问题，也提升了装配时的对位便捷性。基座上方设置两组独立的黑色压装固定模块，模块表面做了防滑纹理设计，内置弹簧卡扣锁紧结构，能够实现与标准工业导轨的快速卡装与拆卸，模块上的固定螺丝位置做了沉孔设计，保证螺丝安装后表面平整无凸起，不会干涉相邻元件的排布。基座下部预留了标准导轨适配的卡槽结构，卡槽边缘做了导向斜角设计，能够适配市面通用的DIN标准电气安装导轨，卡槽内部设置了弹性防松卡扣，安装后可避免适配器在导轨上出现滑动、移位的问题。渲染阶段采用工作室均匀布光方案，分别对塑料基座的哑光质感、固定模块的半哑光磨砂质感、金属螺丝的金属反光质感做了分层材质调试，通过柔和的阴影效果突出模型的层级结构与装配关系，清晰展现各部件的拼接逻辑与安装方式。设计过程中充分考虑了工业现场的实际使用需求，整体结构紧凑，安装空间利用率高，各部件之间的配合间隙控制在合理公差范围内，既保证装配后的结构稳定性，也预留了足够的拆装操作空间，可用于电气柜排布设计、工业自动化系统装配演示、元件选型参考等场景，模型完整还原了该款适配器的所有外部结构与关键连接部位，能够直观呈现其安装方式与结构特点。
