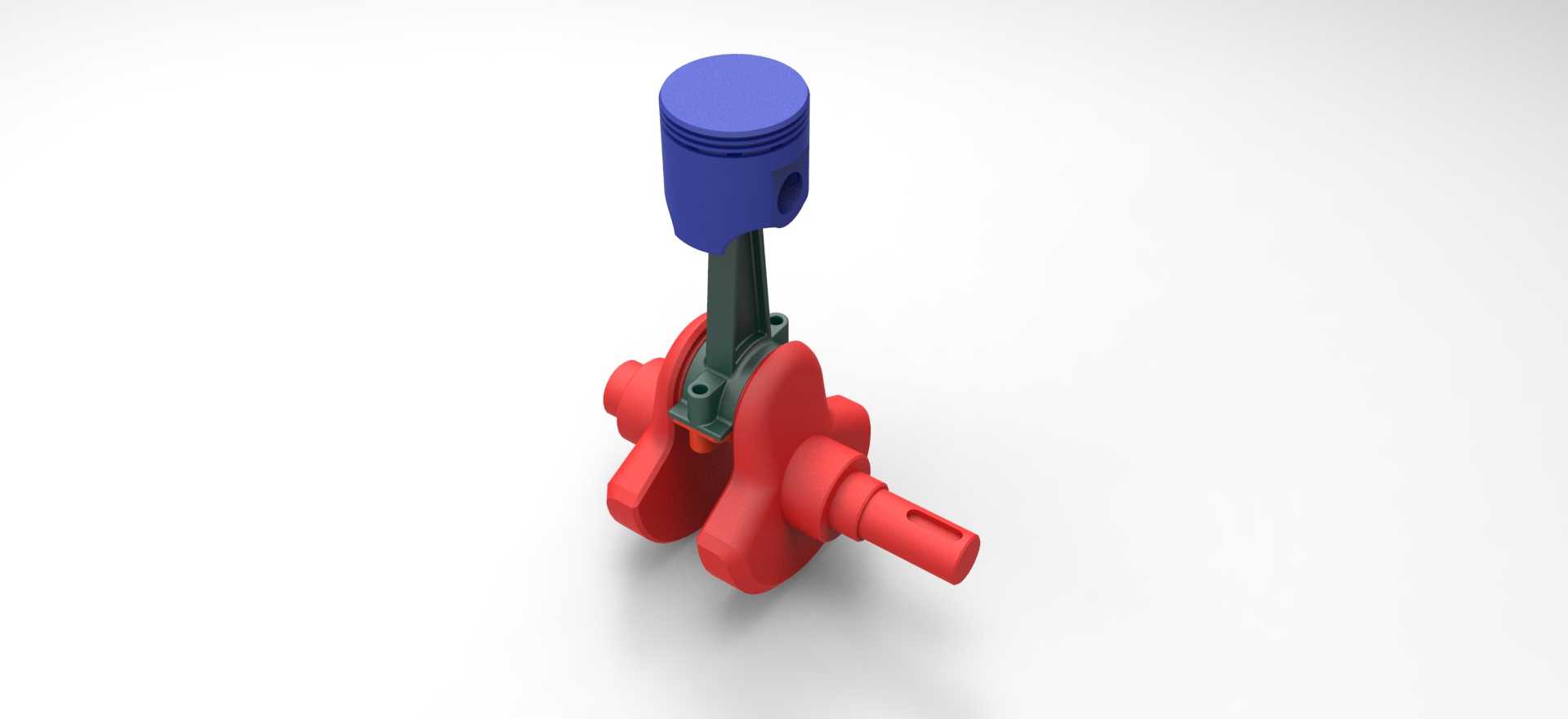

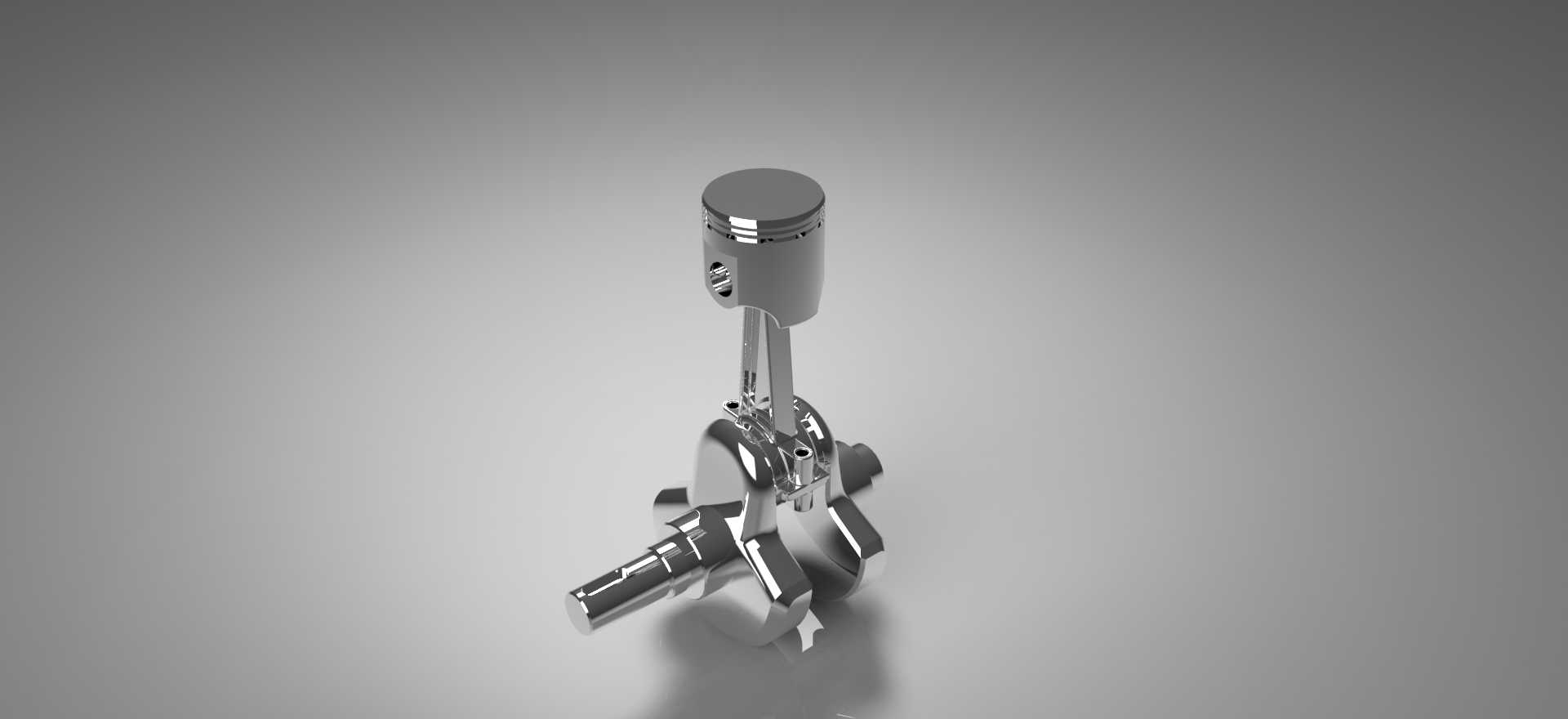

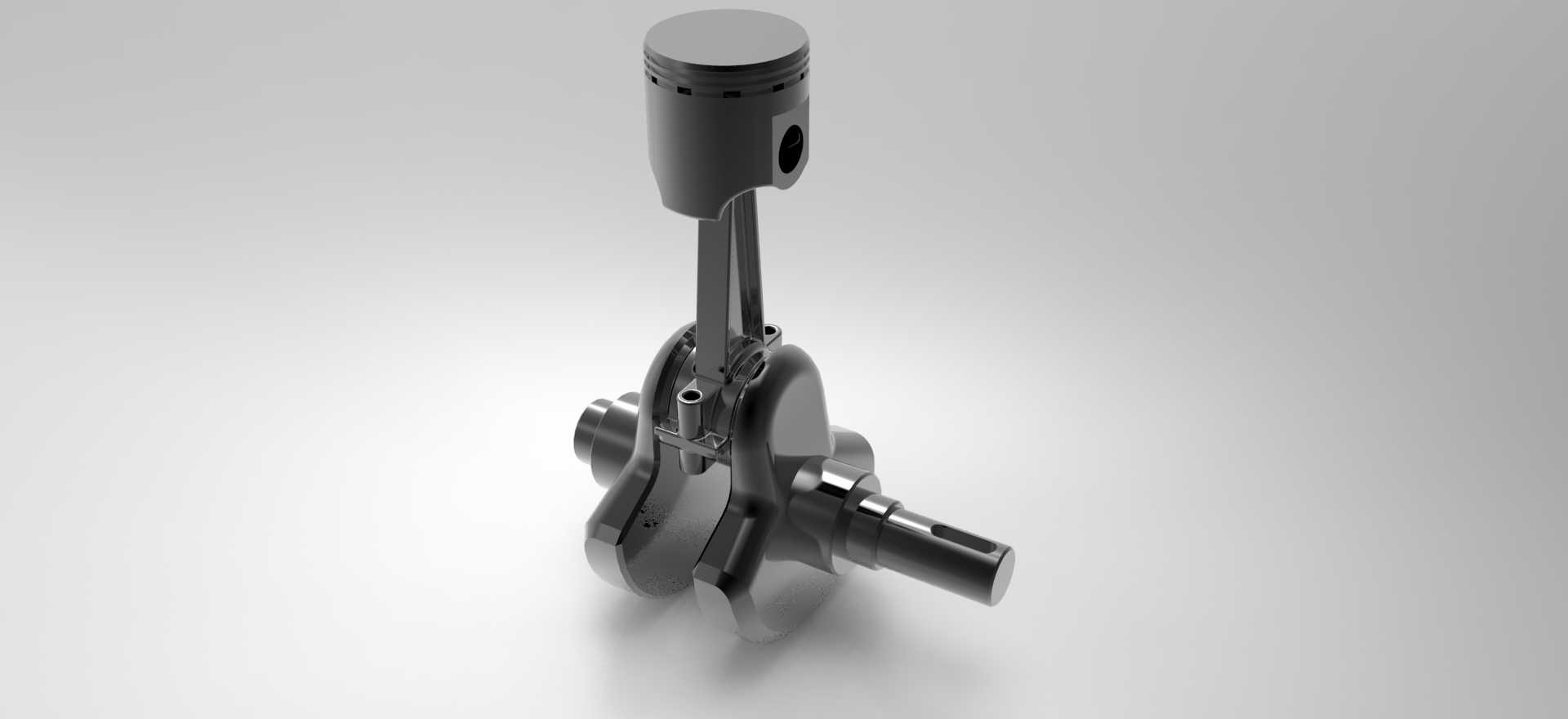

单缸活塞曲柄连杆动力机构结构展示

这套动力核心结构的建模，完全围绕往复式动力转换的实际工程逻辑搭建，没有做多余的装饰性结构，所有曲面与配合面都严格按照实际机加工的公差逻辑预留了装配间隙。从应用场景来看，这类单缸曲柄活塞组件是小型通用动力设备的核心结构，常见于小型发电机组、园林动力机械、摩托动力单元以及教学演示教具中，承担着将燃料燃烧产生的直线往复推力转换为旋转扭矩输出的核心作用，整个结构的配合精度直接决定了动力设备的输出效率、运行振动幅度与使用寿命。

设计过程中首先敲定的是曲柄销与活塞销的中心距，这个参数直接决定了活塞的行程长度，建模时特意将活塞裙部的型线做了微凸处理，完全模拟实际生产中活塞的热变形补偿设计，避免热机状态下活塞在气缸内出现卡滞问题。连杆部分采用了工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动件的质量，减少高转速下的惯性力冲击，连杆大头的剖分结构完全按照实际装配式连杆的设计逻辑做了定位止口，方便与曲轴曲柄销的装配，小头端的衬套安装位也预留了标准的压装过盈量，符合实际零部件的装配工艺要求。

曲轴部分采用了整体式锻造结构的建模逻辑，主轴颈与曲柄销的过渡位置做了标准的圆角卸荷处理，避免应力集中导致的曲轴断裂问题，曲轴输出端的键槽结构按照标准平键的尺寸规范设计，可直接匹配飞轮、动力输出轮的安装需求，平衡块的外形与质量分布经过重心校核，能够抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运行时的振动水平。活塞部分的环槽结构按照气环、油环的实际安装尺寸设计，油环槽内的回油孔位置与孔径都符合实际润滑回路的设计要求，活塞顶部的凹坑结构是针对小型内燃机燃烧室的匹配设计，能够引导混合气形成合理的涡流，提升燃烧效率。

从安装边界来看，整套组件的轴向尺寸以曲轴两端主轴颈的定位端面为基准，径向尺寸以活塞的最大外径为装配边界，安装时需要保证曲轴主轴颈与缸体轴承孔的同轴度，活塞销与连杆小头、活塞销座的配合间隙控制在合理范围内，避免出现异响或者过度磨损。整个结构的运动逻辑完全复现了实际发动机的工作循环：活塞在气缸内做上下往复运动时，通过连杆推动曲柄绕曲轴主轴颈中心做旋转运动，反过来曲轴旋转时也能通过连杆带动活塞完成往复动作，这套结构不仅可用于内燃机的动力输出，也可作为往复泵、空气压缩机等需要将旋转运动转换为直线往复运动设备的核心传动结构。建模过程中所有配合面都没有做夸张的渲染倒角，所有棱边的处理都符合实际金属切削加工的工艺特征，比如曲轴的油道孔位置、连杆的螺栓安装位、活塞的气门避碰凹坑这些细节，都完全按照实际工程设计的规范做了还原，没有为了视觉效果添加不符合生产逻辑的结构。对于结构设计从业者来说，这套模型可以直接作为单缸动力机构设计的参考模板，调整活塞直径、行程长度、连杆长度等参数，就能衍生出适配不同排量、不同功率需求的动力核心结构，也可以用于教学场景下的曲柄连杆机构运动原理演示，直观展示往复运动与旋转运动的转换过程，帮助理解动力设备的核心工作逻辑。在实际选型应用中，这类结构的尺寸参数需要匹配对应的动力输出需求，比如小排量的园林机械用组件会进一步降低运动件质量来适配高转速工况，固定式发电机组用组件则会强化结构强度来适配长时间连续运行的负载要求，建模时保留了所有关键参数的可编辑性，方便根据不同的应用场景做参数化调整。
