手摇式复古卷笔刀外观结构三维设计

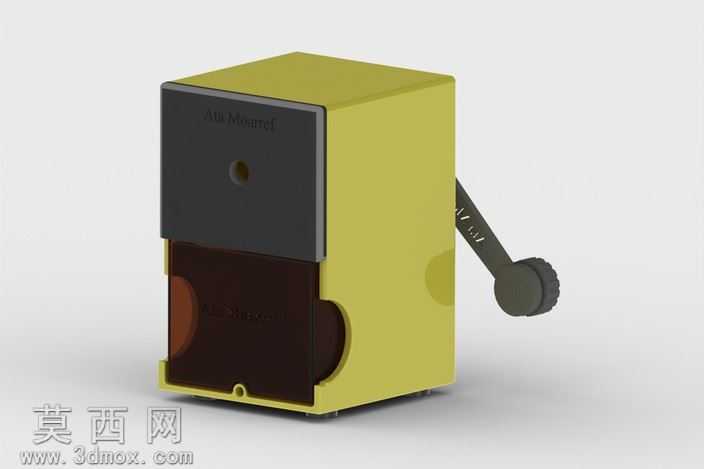

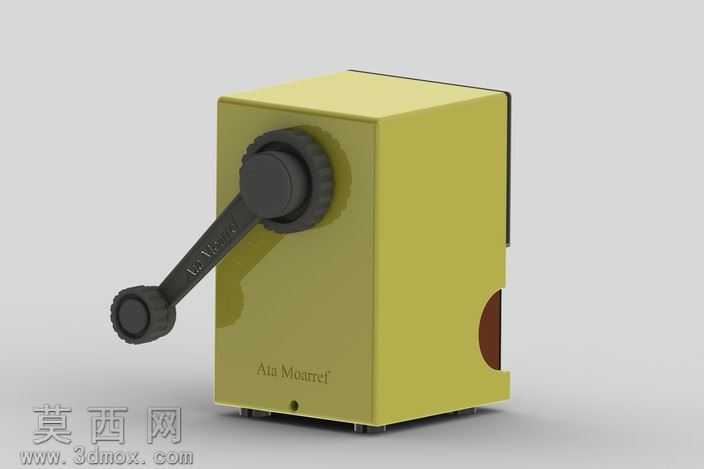

本次设计的手摇式卷笔刀三维模型，以经典复古款桌面削笔工具为原型开展全参数化建模，整体采用方正立式的盒体造型，兼顾结构稳定性与复古视觉质感。建模过程中首先完成整体比例的基准搭建，确定主体外壳、前置削笔入口、侧置摇柄、下部储屑仓四大核心模块的空间位置与尺寸比例，保证各部件装配间隙合理，符合实际产品的开合、转动逻辑。外观材质区分上，主体外壳采用哑光暖黄色硬质塑料材质，渲染时调整材质粗糙度参数模拟日常文具的磨砂触感，避免过度反光带来的廉价质感；前置的削笔端面板采用深灰色哑光硬质塑料，表面预留品牌标识的凹陷位，中心位置精准定位削笔插入口的圆孔结构，孔位边缘做微小倒角处理还原真实产品的工艺细节。侧置的手摇柄采用与前面板一致的深灰色材质，摇柄与主体连接的转轴位置做同轴度约束，保证摇柄可绕轴实现360度顺畅转动，摇柄末端的握持旋钮做表面滚花纹理建模，通过细密的凹凸结构还原防滑握持的设计细节，渲染时通过光影变化突出滚花的肌理质感。下部的储屑仓采用半透明深棕色磨砂塑料材质，建模时单独做抽拉式的装配结构，仓体侧面设置内凹的抠手位，方便使用者抽拉清理铅笔屑，半透明材质的渲染调整了透光率参数，既可以隐约看到内部储屑空间，又不会完全通透破坏整体视觉协调性。整体建模过程严格遵循真实卷笔刀的生产结构逻辑，所有边角均做符合注塑工艺要求的圆角处理，避免出现尖锐直角，各部件的分模线位置做细微的凹槽刻画，还原注塑产品的真实工艺特征。渲染阶段采用柔和的工作室顶光搭配侧方补光，突出不同材质的质感差异：哑光塑料的柔和漫反射、半透明储屑仓的微弱透光效果、摇柄滚花位置的光影层次都做了精细化调整，最终呈现的模型既还原了经典手摇卷笔刀的复古外观，也完整复现了产品的装配结构与功能分区，可用于文具产品展示、结构教学演示等场景。
