4000升卧式不锈钢储存罐体结构设计

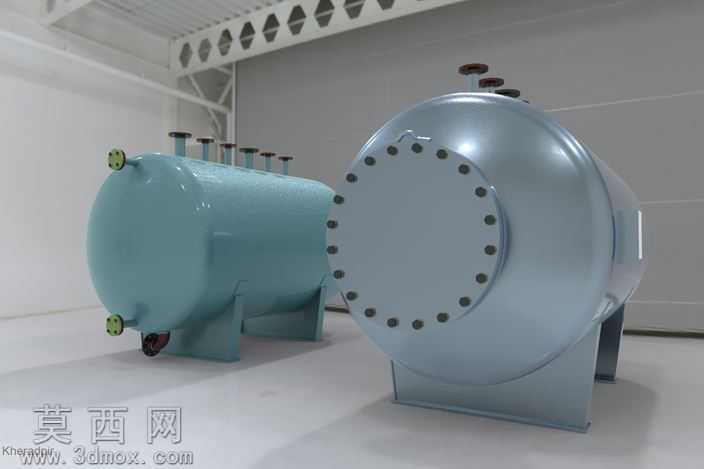

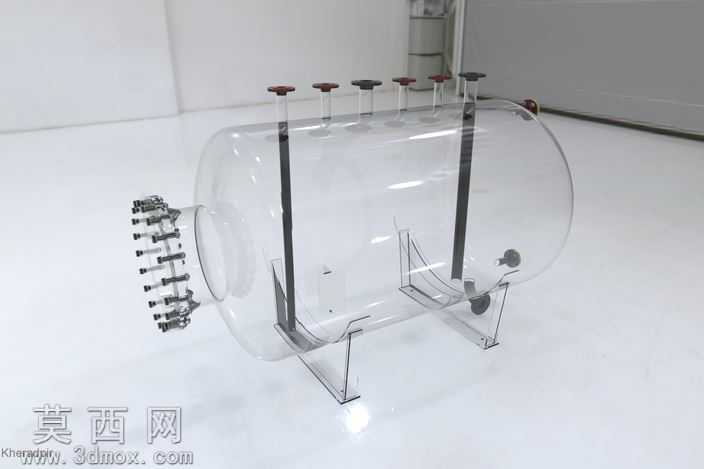

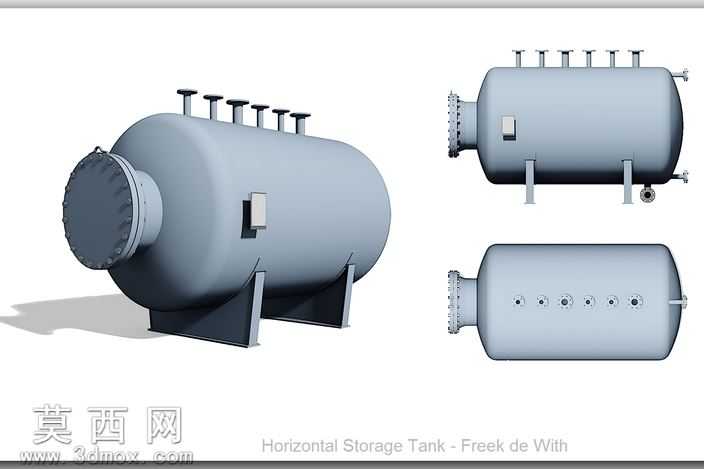

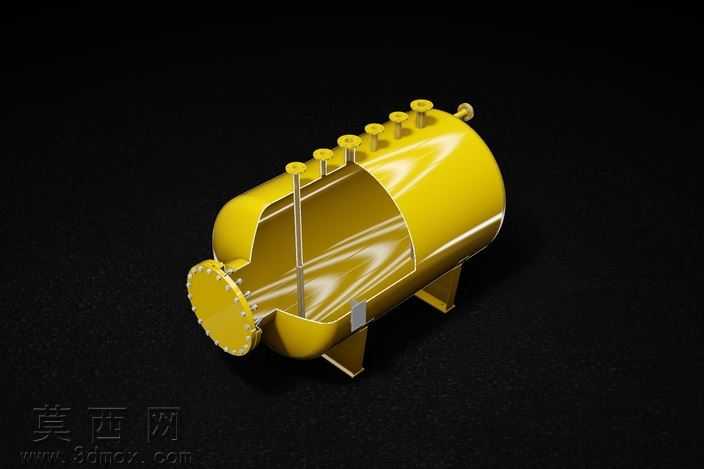

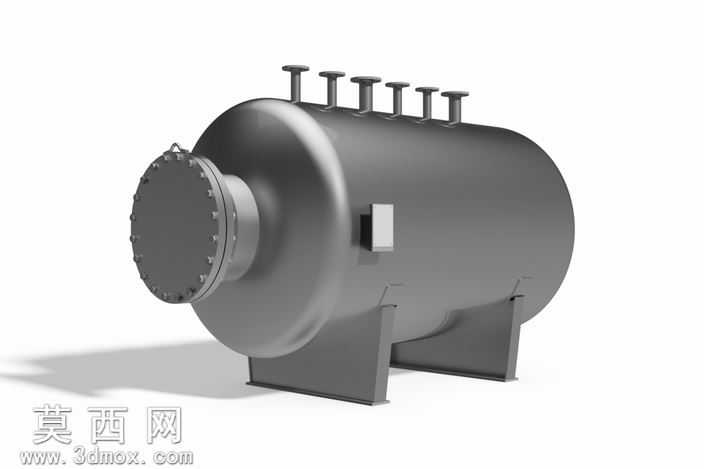

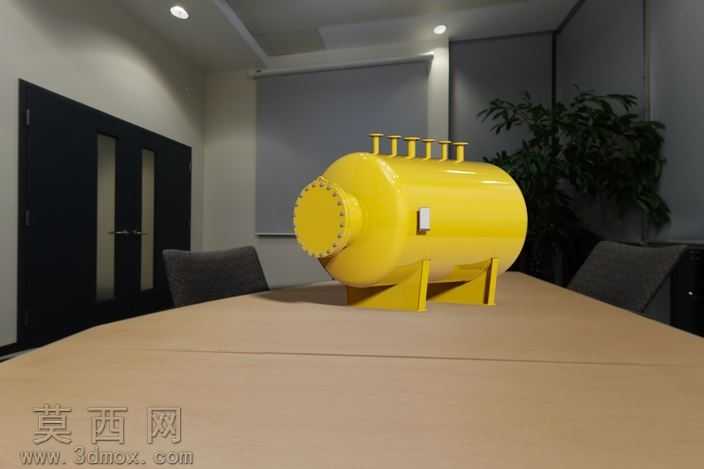

本作品为4000升容积卧式储存罐体的三维设计成果，建模阶段采用参数化特征构建逻辑，首先以旋转特征生成罐体的核心圆柱形筒体与两端标准椭圆封头结构，严格按照常压储存容器的壁厚规范设定筒体与封头的板材厚度，保证罐体结构强度满足4立方介质的静载荷储存要求。筒体左侧采用带螺栓孔的法兰结构连接快开盲板端盖，法兰端面预设标准密封槽结构，可适配耐油橡胶密封垫片实现端面密封，端盖通过周向均匀排布的螺栓紧固件与筒体法兰锁紧，既保证罐体的密封性能，也可实现端盖拆卸完成内部检修清理作业。筒体顶部沿轴向均匀排布六个带法兰接口的工艺接管，可分别作为进料口、排气口、测压口、液位计接口、备用口、出料口使用，每个接管的法兰尺寸均匹配通用化工管道标准，方便后续外接管路的装配对接。筒体侧面预设方形人孔与液位观察窗安装位，人孔采用快开压盖结构设计，无需完全拆卸螺栓即可开启完成内部作业，观察窗采用钢化玻璃视镜结构，可直观观测罐内介质的液位高度与存储状态。罐体底部采用两个对称布置的鞍式支座作为支撑结构，支座采用折弯钢板焊接成型，支座与筒体接触位置设置弧形贴合面，增大接触面积降低局部应力，支座底板预设地脚螺栓安装孔，可将罐体牢牢固定在混凝土基础平台上，避免罐体充液后出现位移或侧翻风险。渲染阶段采用哑光不锈钢材质赋予罐体主体，还原工业级不锈钢板材的磨砂金属质感，法兰密封面、螺栓紧固件采用镀锌金属材质区分，支座部分采用深灰色防锈漆材质表现，通过环境光遮蔽效果凸显罐体的焊缝、接口、支撑结构的层次关系，多角度渲染视图分别展示罐体的整体外观、顶部接口排布、底部支撑结构细节，完整呈现罐体的全部设计特征。设计过程中充分考虑卧式储罐的实际使用场景，针对石油、化工类介质的储存需求优化接口位置与支撑受力结构，所有结构尺寸均符合常压容器的设计规范，模型结构完整无缺失特征，可直接用于生产加工参考、储罐装配模拟、工艺布局演示等场景。
