Lancer车型空调轴选择操纵旋钮结构

该部件为乘用车型空调系统的手动操纵选择构件，主要适配老款Lancer车型的空调控制面板端，承担空调出风模式切换、温度调节档位选择的操纵传动功能，属于汽车内饰空调系统的人机交互执行零件。从实际装车场景来看，该部件安装在驾驶舱中控区域的空调控制面板内部，上端轴体与空调箱内部的风门摇臂配合，下端的旋钮帽外露在中控面板表面，供驾乘人员旋转操作，通过轴体的周向转动带动风门摇臂摆动，实现不同出风模式的切换，比如吹面、吹脚、除霜等档位的切换，部分同结构轴体也承担冷暖风混合风门的调节传动，直接决定手动空调系统的操纵手感与档位可靠性。

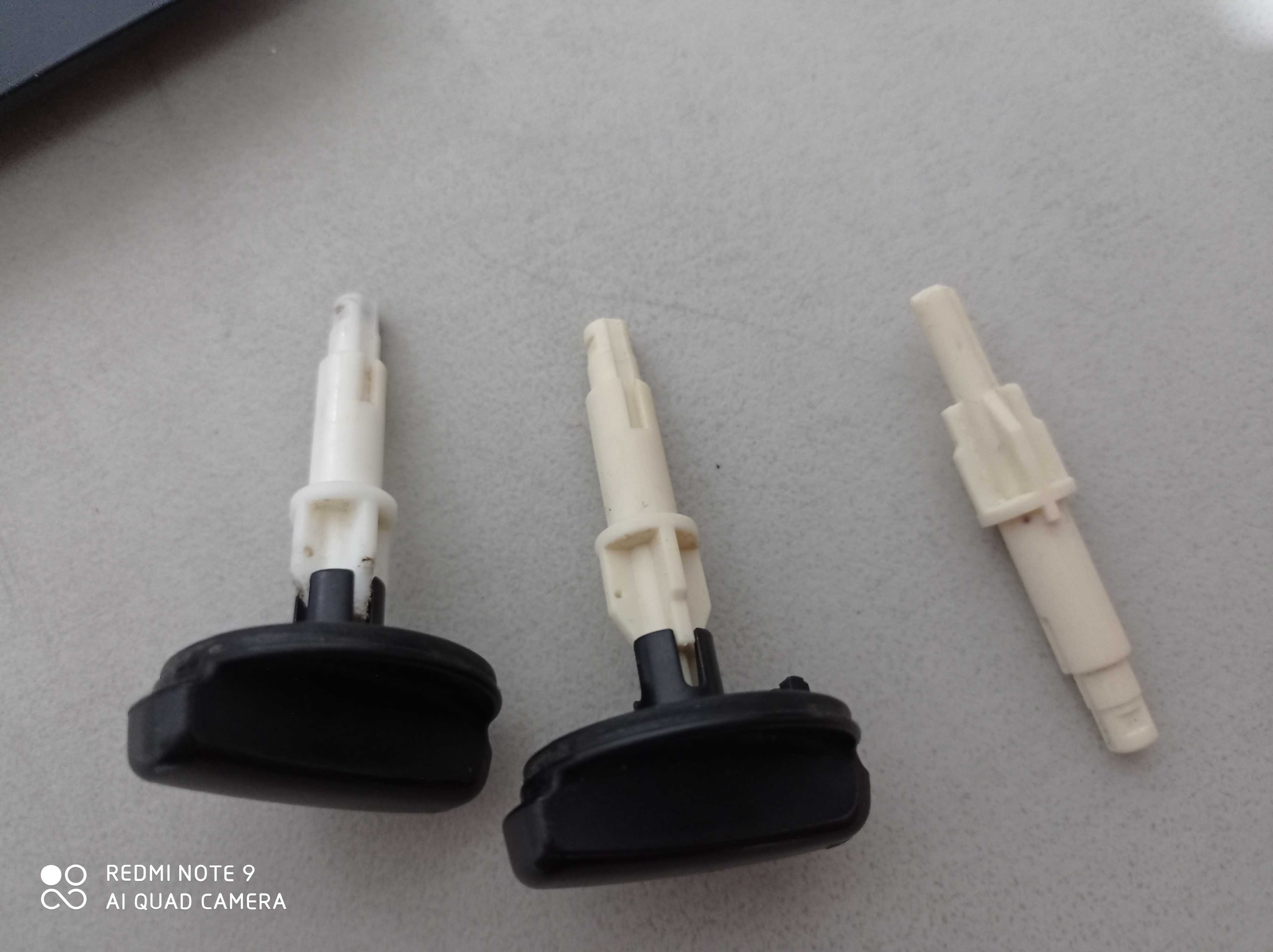

从功能特性来看，该部件采用PBT-G玻纤增强材质注塑成型，轴体部分设置有周向的定位筋条与档位卡槽，与面板内部的档位弹片配合，实现旋转过程中的档位吸入感与档位定位，避免车辆行驶过程中因振动出现档位自行偏移的问题。轴体与旋钮帽的配合部位设置有防转扁位与倒扣结构，保证旋钮帽与轴体装配后无相对转动，旋转操作时扭矩可以完整传递到风门端，不会出现旋钮打滑空转的故障。轴体的长度方向设置有多个限位台阶，装配时与面板内部的安装孔位配合，限制轴体的轴向窜动，保证旋转过程中轴体的同轴度，避免出现卡滞、旋转阻力不均的问题。外露的旋钮帽部分采用哑光黑色注塑表面，边缘做了圆角过渡处理，符合人机工程学的握持触感，旋转时的施力面做了细微的防滑纹理处理，即使手部有汗渍也能顺畅操作，不会出现打滑问题。

从设计思路层面，该部件在建模阶段优先考虑了注塑成型的工艺可行性，轴体部分的壁厚做了均匀化处理，避免壁厚不均导致的注塑缩痕、翘曲变形问题，所有加强筋的厚度控制在主体壁厚的0.6倍以内，防止筋位背面出现缩印影响外观。轴体上的档位卡槽位置做了角度公差约束，每个档位的旋转角度与空调箱风门的转动角度一一对应，保证旋钮旋转到对应档位时，风门可以完全到位，不会出现漏风、出风模式串位的问题。考虑到汽车驾驶舱内的温度环境，夏季暴晒时中控区域温度可达80摄氏度以上，冬季低温环境下可到零下30摄氏度，选用玻纤增强PBT材质可以保证宽温域范围内的尺寸稳定性，不会因温度变化出现轴体变形导致的旋转卡滞，同时该材质具备较好的耐磨性能，长期反复旋转操作后，轴体与安装孔的配合面磨损量极小，可以保证整车全生命周期内的操纵可靠性。

从外形尺寸与安装边界来看，该部件的轴体有效传动长度根据空调箱风门到控制面板的距离确定，安装时轴体穿过控制面板的安装孔，端部与风门摇臂的配合孔插接，配合部位设置有防脱卡扣，装配到位后卡扣自动卡入摇臂的卡槽内，不需要额外的紧固件固定，提升装配效率。旋钮帽的外轮廓尺寸控制在手指握持舒适的范围，突出面板表面的高度既保证足够的操作施力空间，又不会过高导致中控区域突兀，影响内饰整体的视觉协调性。轴体的旋转中心与面板安装孔的同轴度公差控制在0.1mm以内，避免装配后出现偏心导致的旋转阻力过大问题，轴体上的限位台阶与面板内侧的贴合面预留了0.05mm的装配间隙，既可以限制轴向窜动，又不会因间隙过小导致旋转时出现摩擦异响。在实际建模过程中，该结构需要同步匹配空调箱风门的摇臂行程、面板内部的安装空间、档位弹片的弹力参数，保证旋转操作时的扭矩在15-25N·cm的舒适区间，既不会过轻导致档位感模糊，也不会过重导致操作费力。
