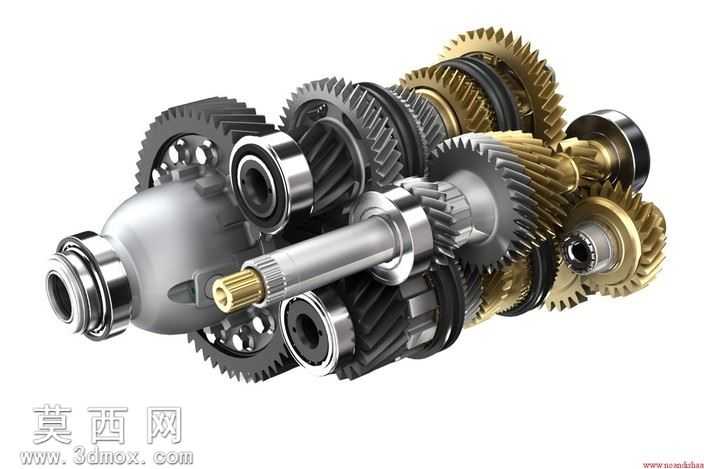

多挡位手动变速器齿轮组三维结构设计

本作品为多挡位手动变速器齿轮组三维设计成果，建模过程严格遵循机械传动设计规范，在三维软件中先完成核心传动轴的基准定位，以输入轴、输出轴、中间轴的轴线为装配基准，依次构建各挡位传动齿轮、同步器组件、轴承定位结构的三维特征。建模阶段对每一个齿轮的参数进行精准定义，包含模数、压力角、螺旋角、齿宽、变位系数等核心参数，通过渐开线齿廓的参数化生成保证齿形啮合精度，斜齿轮的螺旋方向与轴向受力方向匹配设计，避免传动过程中产生额外轴向窜动。材质渲染阶段区分不同部件的材质属性，传动齿轮根据应用场景分别赋予合金渗碳钢与调质钢的金属材质，表面做高精度磨削质感处理，同步器齿环赋予铜合金材质，轴承部件区分内外圈的轴承钢材质与滚动体的高亮金属质感，轴类零件做表面氧化处理的哑光金属效果，各部件的材质区分清晰直观展现结构层次。结构设计上完整呈现多挡位变速器的传动逻辑，不同齿数比的齿轮副对应不同传动比挡位，同步器组件布置于相邻挡位齿轮之间，保证换挡过程的平顺啮合，轴承结构分别布置于轴的两端支撑位置，定位卡环、油封等辅助密封定位结构均做精细化还原，齿轮之间的啮合间隙、轴与轴承的配合公差均按照实际机械装配要求预留合理空间。设计思路围绕手动变速器的传动效率与换挡可靠性展开，通过多组不同传动比的齿轮副布置实现多挡位变速输出，常啮合齿轮的设计降低换挡冲击，斜齿轮的应用提升传动平稳性与承载能力，整体结构布局紧凑，在有限的箱体内实现多挡位传动功能，各部件的装配关系完全符合实际变速器的装配逻辑，可用于机械传动原理教学、变速器结构认知以及相关传动方案的参考设计。
