高精度螺旋锥冠轮传动零件三维设计

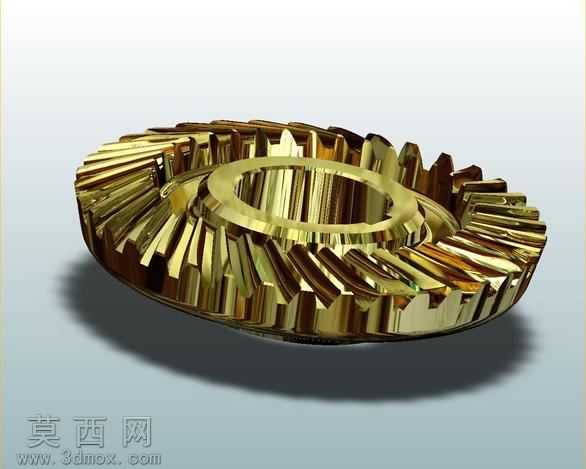

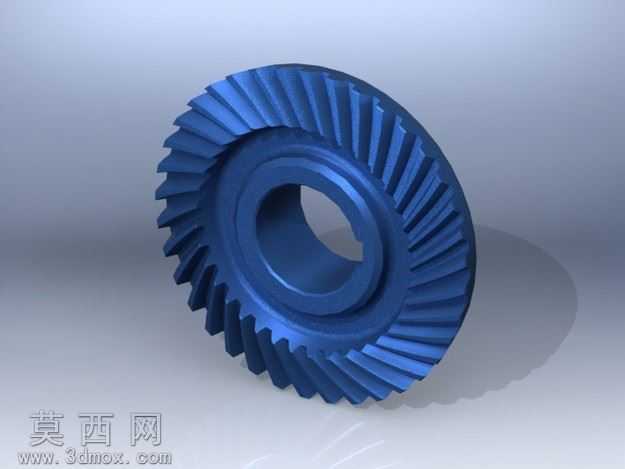

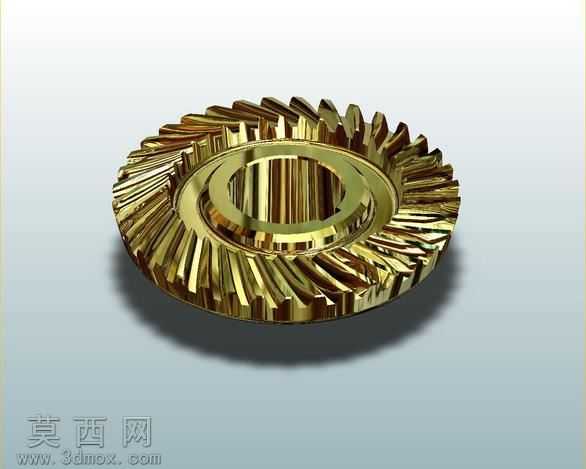

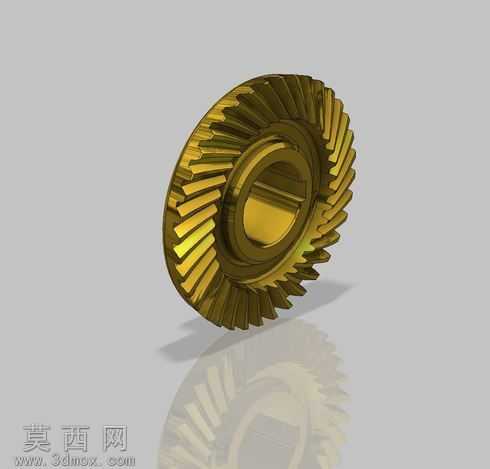

本螺旋锥冠轮三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循螺旋锥齿轮的啮合传动原理，以渐开线齿形为基础轮廓，结合螺旋角、节锥角、齿顶高系数等核心设计参数完成齿廓的精准生成。建模初期先完成轮体基准坐标系搭建，确定冠轮的中心轴线、节锥基准面与安装定位基准，先构建轮坯的基础回转体结构，包含中心安装通孔、轮毂定位凸台、轮辐支撑结构与齿圈基体，各部分过渡位置均做符合机械加工工艺要求的圆角处理，避免应力集中问题。齿部建模是整个作品的核心环节，通过螺旋线扫描结合齿面方程计算生成单个轮齿的精准曲面，再通过圆周阵列完成整圈轮齿的排布，每一个轮齿的齿向螺旋角度、齿厚渐变规律、齿顶与齿根的修形量都经过反复校验，确保与配对锥齿轮啮合时不会出现干涉、卡滞问题，齿面的粗糙度预留参数也符合实际铣齿加工的工艺要求。材质渲染阶段选用金属黄铜材质，调整材质的反射率、粗糙度与金属度参数，还原金属零件经过精加工后的金属光泽质感，同时添加环境反射效果让轮体表面呈现真实的光影过渡，齿面的高光反射能够清晰体现螺旋齿的曲面走向，轮毂内孔与端面的哑光金属质感和齿面的高光形成层次区分，让整个模型的视觉呈现更贴近真实加工完成的金属零件状态。结构设计上充分考虑螺旋锥冠轮的实际使用场景，中心安装孔的孔径、键槽位置（本模型为光孔适配涨套安装场景）、轮辐的厚度都经过强度校核，既保证传动过程中能够承受足够的轴向与径向载荷，又尽可能控制轮体自重，减少传动过程中的转动惯量。整个建模过程完全采用参数化驱动的设计思路，所有设计尺寸均关联到参数表中，后续如果需要调整传动比、模数、螺旋角等核心参数，只需要修改对应参数值即可快速生成新的模型，无需重新构建特征，大幅提升了该模型的复用性与设计迭代效率，可直接用于传动系统的装配仿真、运动干涉检查、有限元强度分析以及后续的数控加工编程参考。
