正交啮合锥齿轮传动组件三维结构

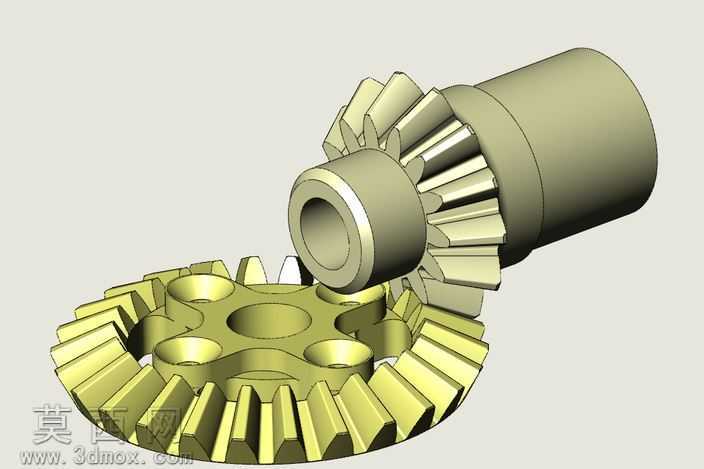

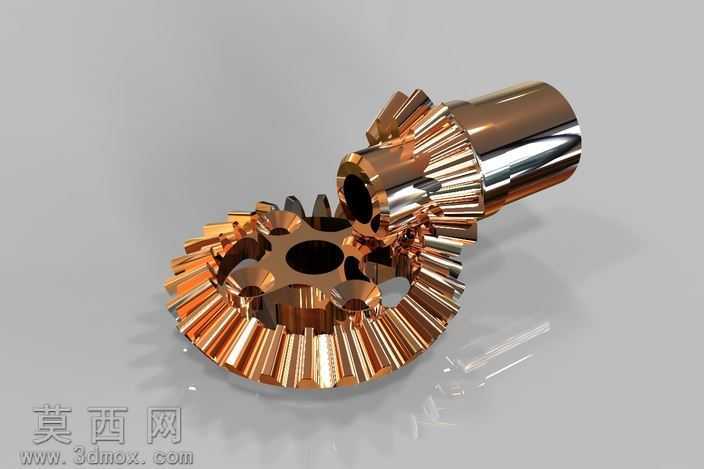

本作品为正交布置的锥齿轮传动组件三维建模成果，建模过程依托三维参数化设计逻辑完成，首先基于二次曲线共轭啮合理论推导齿廓曲线方程，将理论计算得到的齿形参数导入三维建模环境，先完成单个锥齿轮的齿坯基体构建：主动轮为带同轴安装轴套的小锥齿轮，轴套部分设计为空心通孔结构，既满足与传动轴的过盈装配定位需求，也通过中空结构降低组件整体自重；从动轮为大直径盘式锥齿轮，轮盘上均匀布置多个减重安装孔，在保证轮体结构强度的前提下减少材料用量，同时预留与后续传动部件的连接定位点位。齿形建模阶段采用扫描混合特征生成方式，以推导得到的二次曲线齿廓为截面轮廓，沿齿向分度圆锥母线方向完成单个轮齿的特征生成，再通过圆周阵列操作完成整圈轮齿的均匀排布，过程中严格校验齿距偏差、齿向公差，保证两个锥齿轮装配后能够实现无干涉正交啮合。材质与渲染环节，为两个齿轮分别赋予不同质感的金属材质：主动轮采用哑光军绿色金属漆材质，模拟调质处理后的合金钢表面质感，从动轮采用亮金色金属材质，模拟渗碳淬火后的齿面硬化处理效果，渲染时添加柔和的环境漫反射光源，清晰呈现轮齿啮合面的接触区域、齿根过渡圆角的结构细节，同时通过半透明剖视预览功能验证轮齿啮合时的侧隙、顶隙符合机械设计标准要求。整体设计思路围绕锥齿轮的实际传动工况展开，既还原了锥齿轮基于二次曲线理论的齿形设计逻辑，也兼顾了实际加工装配中的工艺需求，所有结构特征均保留完整参数化建模历史，可根据不同传动比、载荷需求快速调整齿轮模数、齿数、齿宽等核心参数，适配不同的机械传动场景使用。建模过程中特意对齿根过渡区域做了圆角优化处理，避免应力集中问题，轴套与轮体的连接位置添加了加强过渡结构，提升组件整体的结构刚性，装配约束采用分度圆锥顶点重合的定位方式，完全还原锥齿轮传动的真实安装定位逻辑，可直接用于后续的运动仿真、干涉检查以及工程图纸导出工作。
