穿戴式助力外骨骼机械结构设计

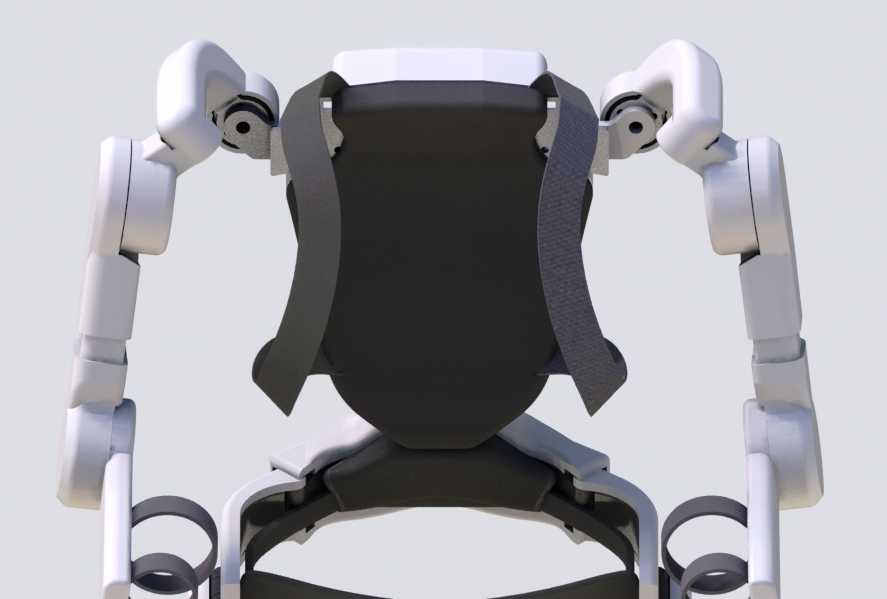

　　这款穿戴式外骨骼的结构设计，核心围绕人体上半身的运动适配逻辑展开，首先要解决的是穿戴贴合度问题，背部的主体承托结构采用贴合人体脊柱生理曲度的弧面造型，接触区域预留了柔性绑带的安装位，绑带采用宽幅织带的适配结构，避免穿戴过程中对躯干局部造成过度压迫，同时保证动作过程中设备不会出现移位滑脱的问题。从功能实现层面看，双侧的机械臂采用多关节串联构型，每个关节的转动轴线完全对齐人体上肢对应的生理关节转动中心，肩、肘、腕三个主要活动段都预留了足够的转动角度余量，肩关节可实现前屈、后伸、外展的多维度动作，肘关节的屈伸角度覆盖人体日常活动的全范围，腕部结构适配手部抓握动作的姿态调整，不会对人体正常的上肢活动造成干涉。在实际应用场景中，

　　这类结构既可以用于物流搬运场景下的上肢负重助力，分担操作人员抬举重物时的肌肉负荷，降低长期负重作业带来的职业损伤风险，也可以适配康复医疗场景，为上肢运动功能障碍的用户提供动作支撑与助力，辅助用户完成日常的抬臂、取物等基础动作。设计过程中，结构件的受力路径做了专门优化，背部主体承托板作为核心受力基座，将双侧机械臂传递的负重载荷均匀分散到躯干的胸背区域，避免载荷集中在肩部造成局部压伤，关节位置的铰接结构采用耐磨自润滑的配合设计，减少长期动作过程中的磨损量，同时预留了阻尼调节的安装空间，可根据不同使用场景调整关节的助力阻尼大小，匹配不同负重、不同用户的使用需求。从安装边界来看，整体结构的尺寸适配常规成年人体型范围，

　　背部承托结构的宽度控制在人体肩宽的适配区间内，双侧机械臂的长度可在一定范围内调节，适配不同臂长的用户穿戴，所有结构的外边缘都做了大圆角过渡处理，不存在尖锐凸起，避免动作过程中剐蹭用户身体或者周边物体。机械臂的末端设置了握把适配结构，用户抓握时可直接将手部受力传递到外骨骼结构上，负重时的载荷直接通过机械臂的连杆结构传递到背部承托基座，不需要用户的手臂肌肉承担主要负重，仅需要控制动作方向即可完成重物的抬举与移动。结构的重量控制也是设计中的核心考量，所有非主要受力的结构区域都做了等强度的轻量化挖槽处理，在保证结构刚性满足负重要求的前提下，尽可能降低整体设备的自重，减少用户穿戴时的额外负重负担，关节位置的限位结构做了内置处理，

　　不会突出到结构外侧，既保证关节转动不会超出人体活动的安全角度，避免造成用户关节扭伤，也让整体外观更简洁流畅，减少外挂结构带来的勾挂风险。绑带的固定位置分布在肩部、腰部两个核心区域，多点固定的方式让设备穿戴后的稳定性更好，即便是做弯腰、抬臂的大幅度动作，设备也能和躯干保持相对固定的位置，不会出现结构错位导致的助力失效问题。在结构的装配逻辑上，所有关节模块都采用可快拆的连接设计，后期维护时可以单独更换磨损的关节组件，不需要整体拆解设备，降低维护的复杂度，连杆之间的连接位置预留了传感器的安装走线空间，后续如果要升级主动助力版本，可以直接在关节位置加装动力模块与力传感器，不需要对主体结构做大规模改动，预留了足够的迭代升级空间。
