树莓派便携式计算机保护外壳设计

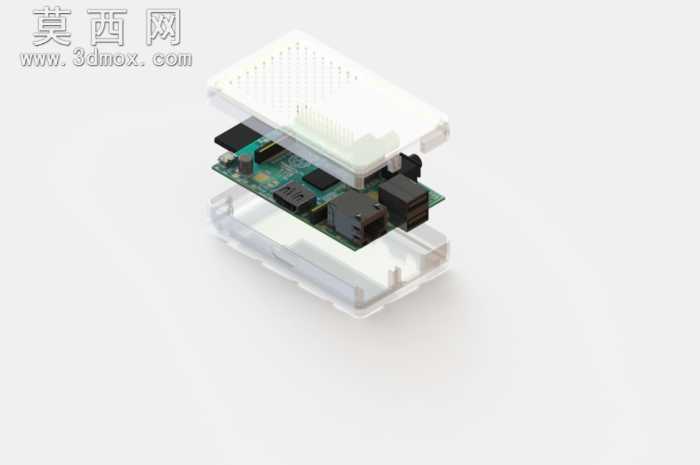

本作品为适配树莓派Pi便携式计算机设计的专属防护外壳，整体建模过程围绕树莓派主板的实际尺寸、接口布局展开，在三维建模阶段首先完成了树莓派主板的基准测绘建模，精准对齐主板上的USB接口、以太网接口、供电接口的位置与开孔尺寸，确保外壳装配后所有外接接口可正常使用，无遮挡错位问题。外壳整体采用上下扣合的分体式结构设计，上盖表面设计有矩阵式排列的散热通孔，在保证外壳结构强度的同时，兼顾树莓派长时间高负载运行时的散热需求，避免密闭外壳导致的积温过热问题。建模过程中对外壳的卡扣结构做了专门的公差适配设计，上下壳体的卡扣预留了合理的装配间隙，既可以实现无螺丝的便捷扣合安装，也能保证日常使用中壳体不会意外松脱，同时在壳体内部设计了对应主板固定孔位的限位柱，可将树莓派主板精准固定在壳体内，避免主板在壳体内晃动移位。材质渲染阶段，上盖选用半透明磨砂塑料材质，既可以隐约看到内部主板的运行状态，也具备不错的耐磨防刮性能，下壳选用浅灰色硬质ABS塑料材质，具备良好的抗冲击性能，可在日常携带过程中抵御磕碰、摔落对内部主板的冲击，保护核心电路板不受损坏。外壳的边角全部做了圆弧过渡处理，没有尖锐棱角，握持携带的手感更加舒适，整体造型紧凑小巧，完全贴合树莓派的迷你尺寸，不会额外增加过多的携带体积。设计初衷是为裸板状态的树莓派便携式计算机提供可靠的外部防护，隔绝日常使用中的灰尘、水渍泼溅、外力磕碰等可能损坏电路板的风险，同时兼顾散热、接口易用性与外观质感，让迷你便携的树莓派可以更方便地随身携带使用，无需担心裸露电路板的损坏问题。
