复古黄铜日晷式信号报警装置结构设计

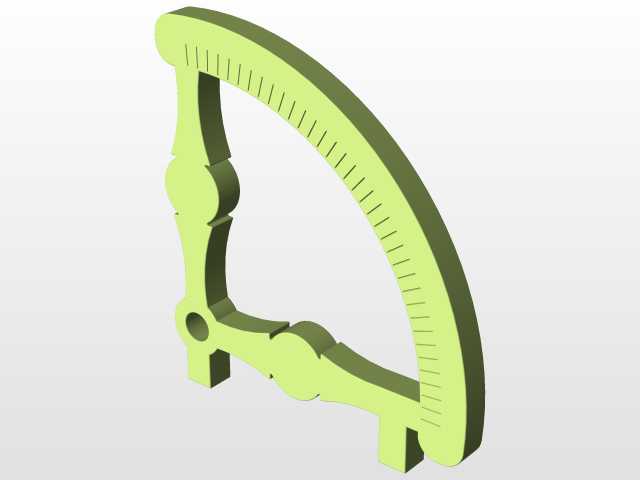

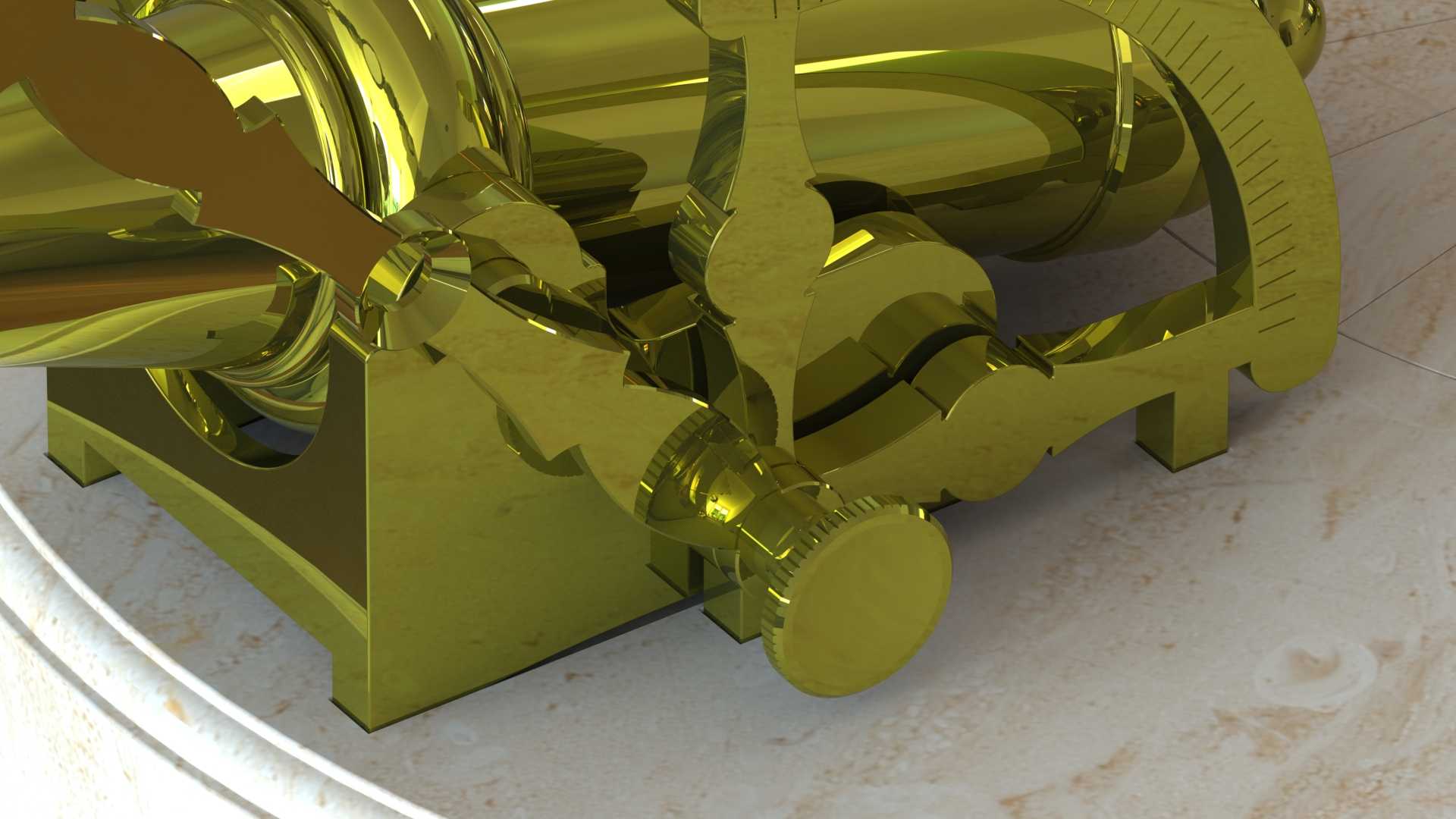

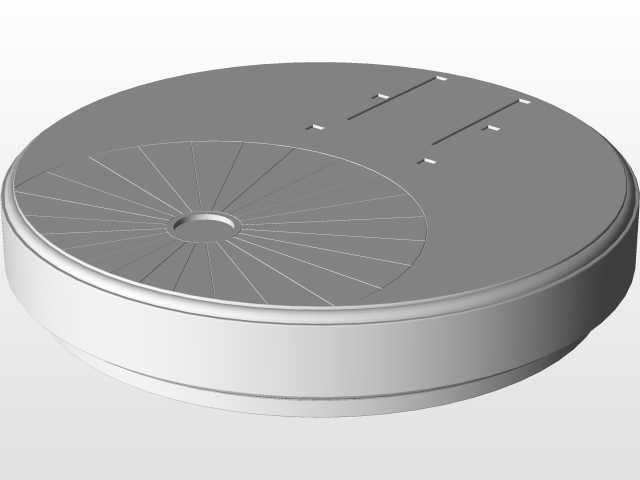

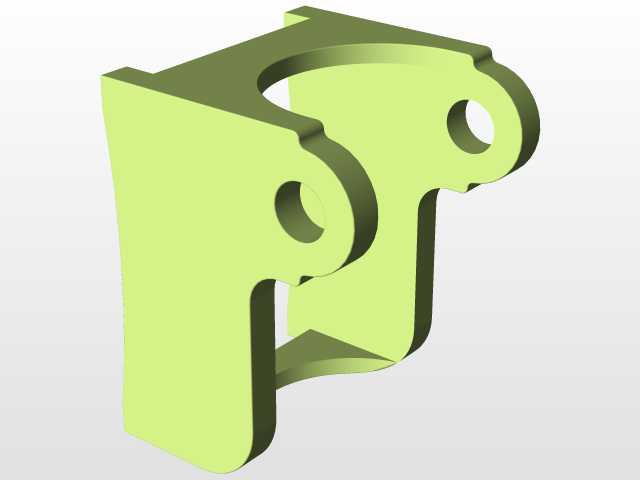

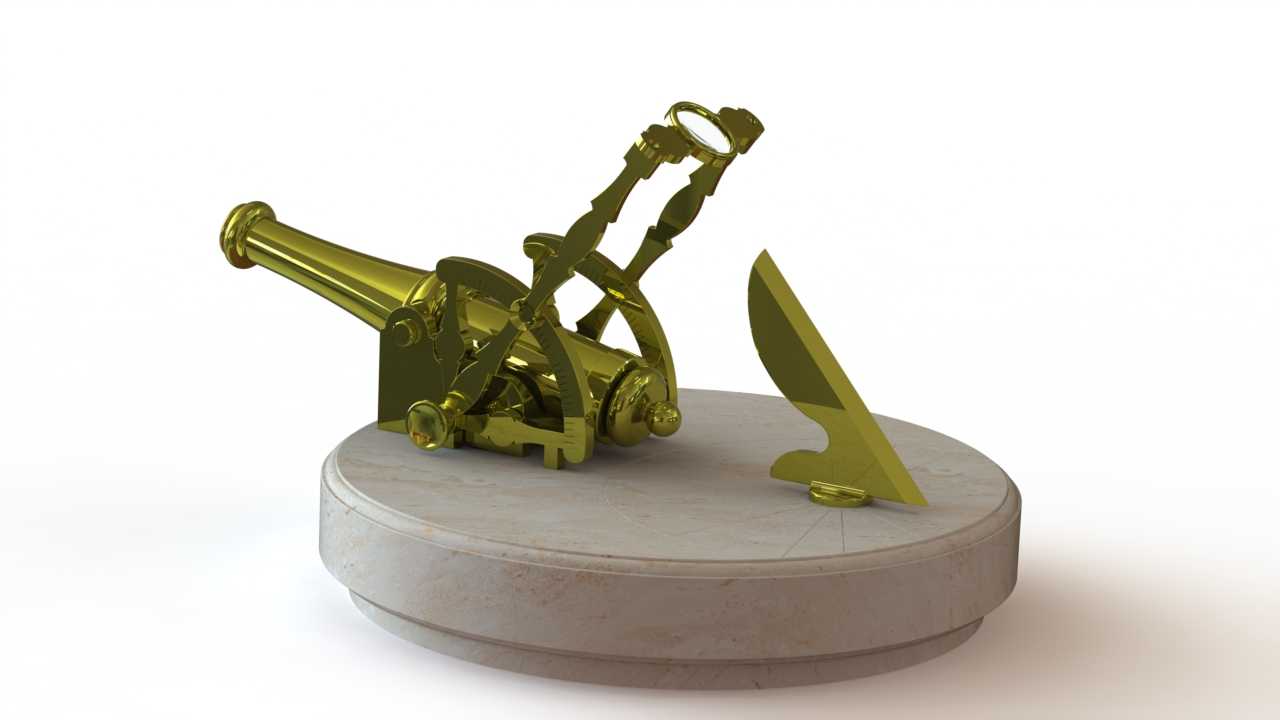

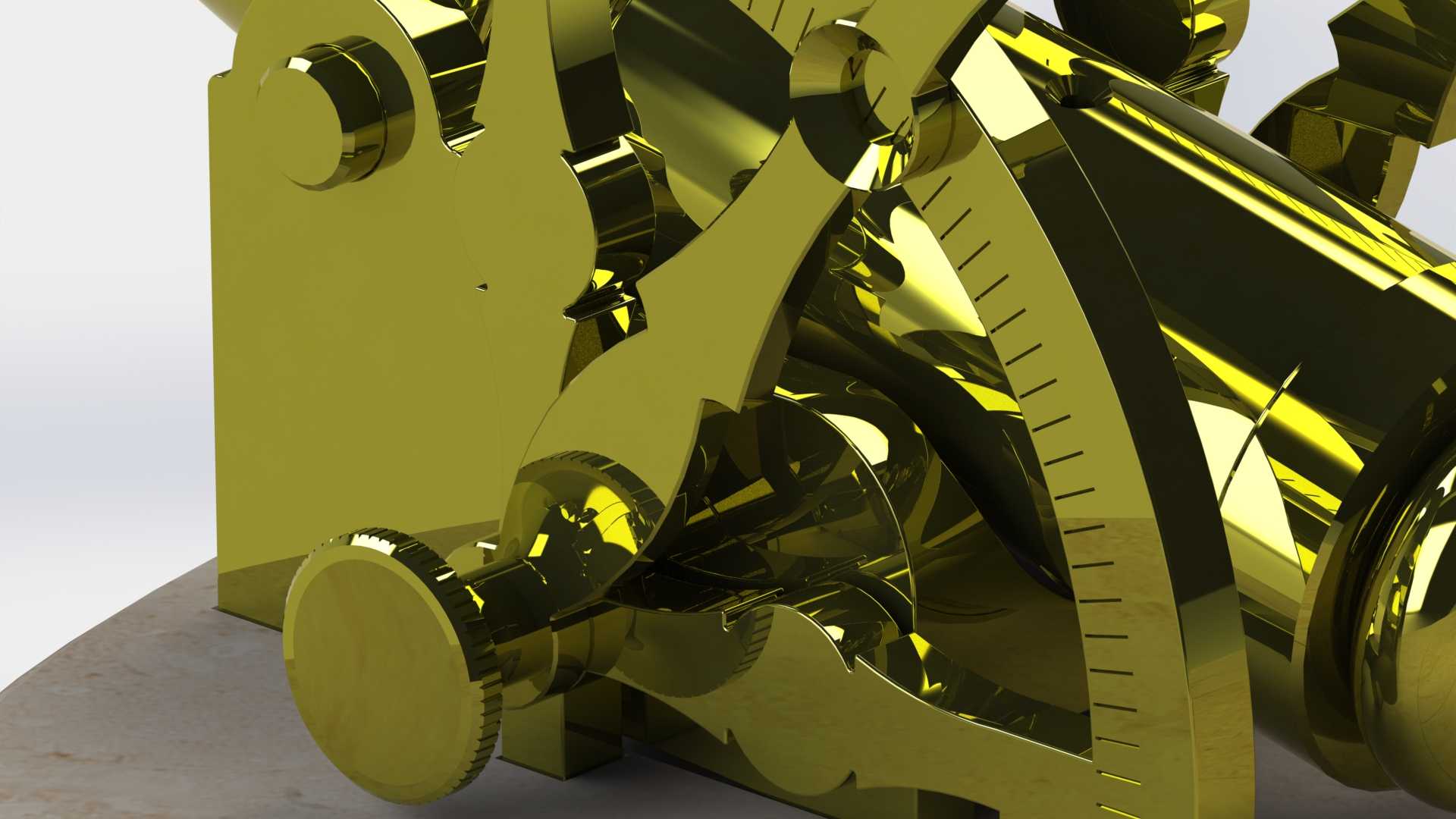

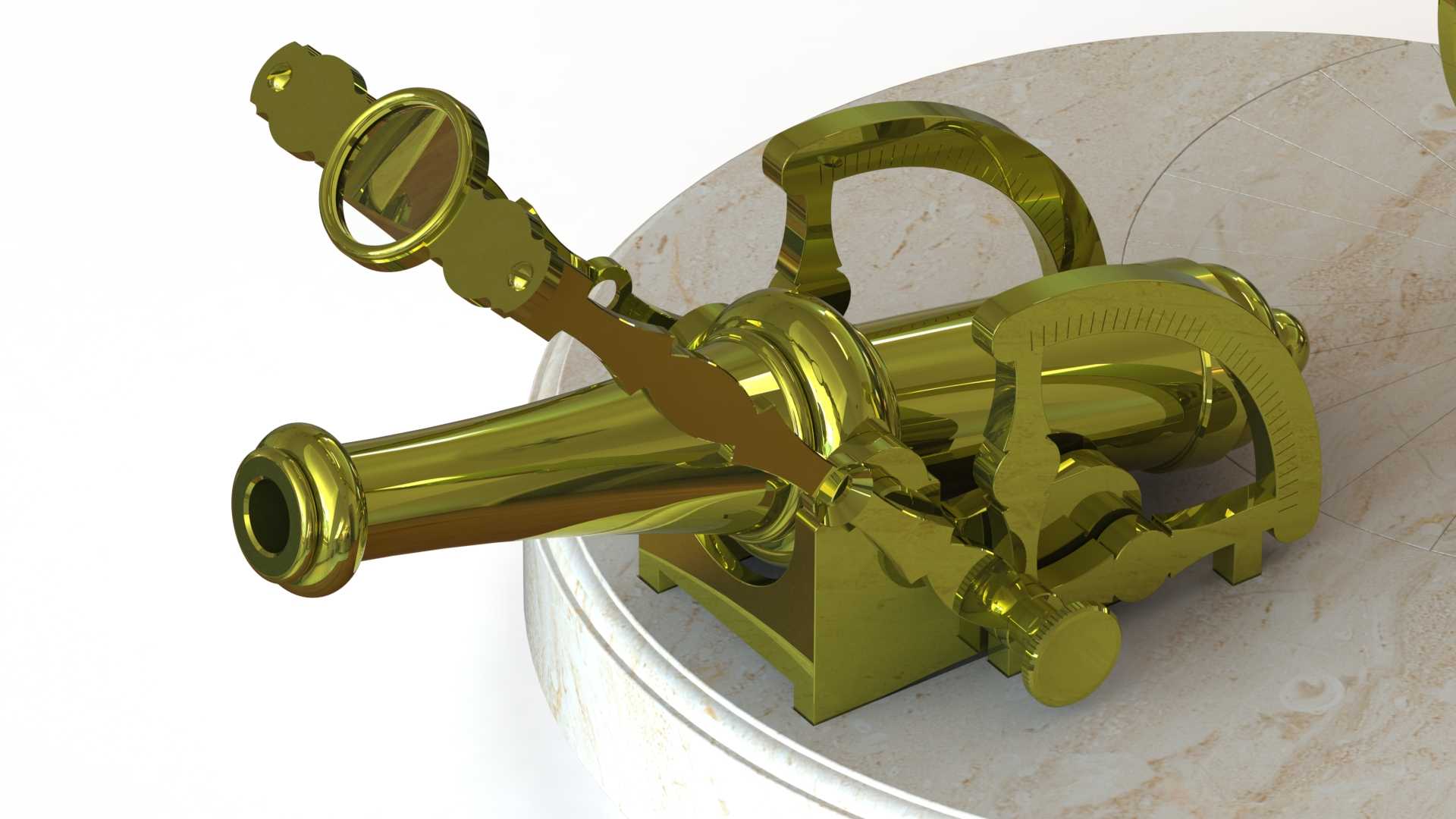

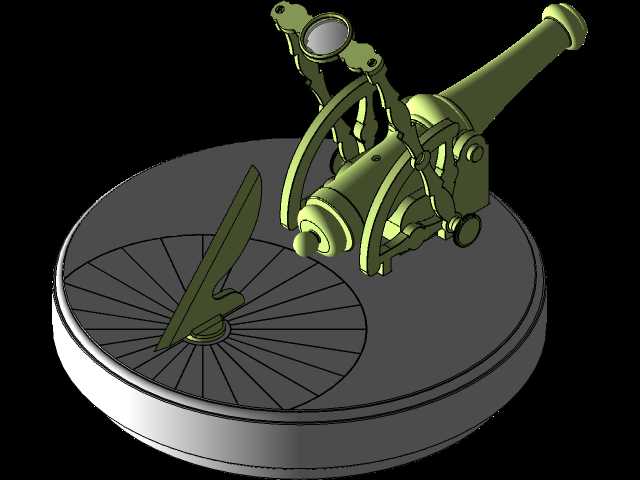

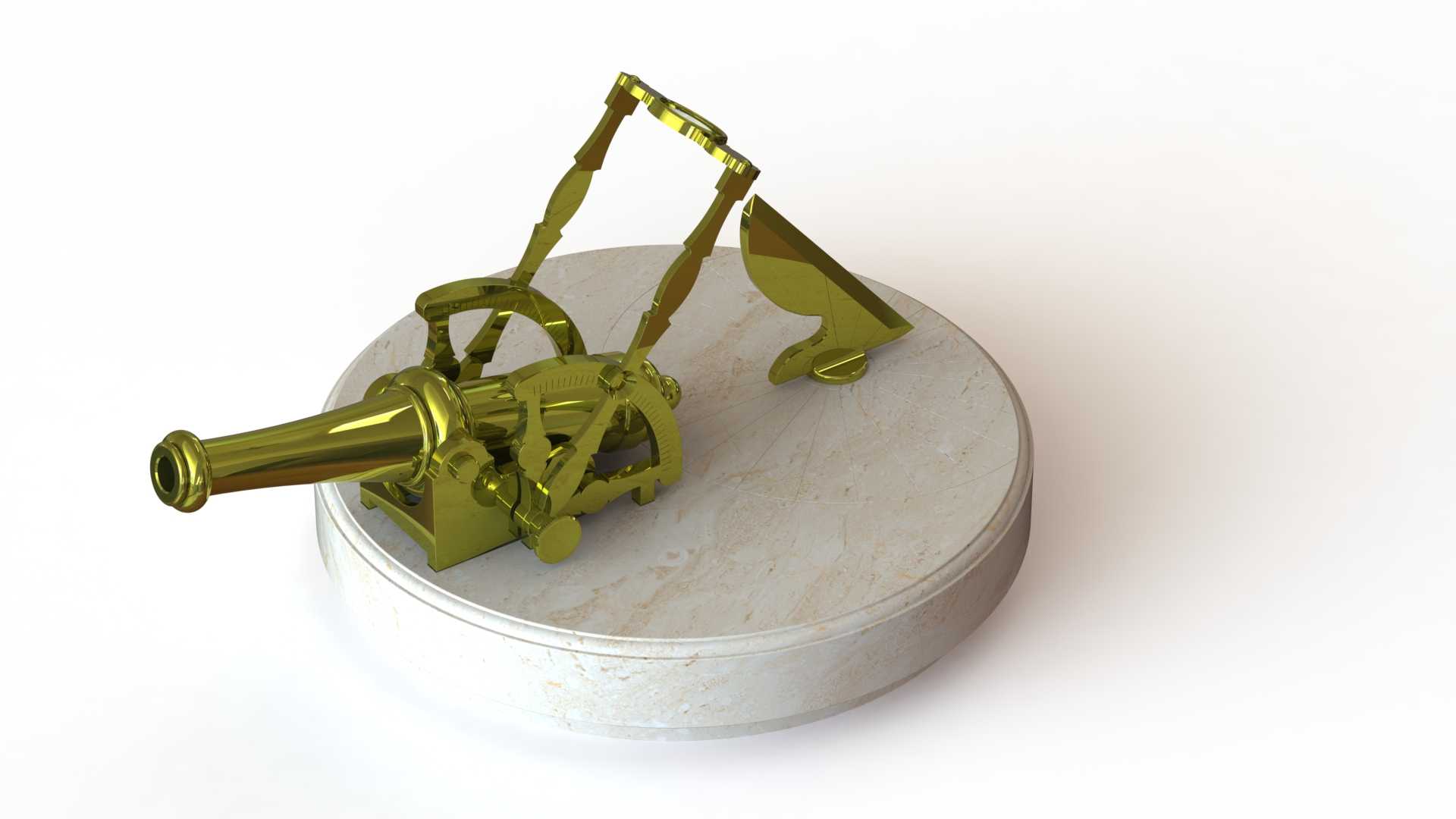

　　该装置的设计融合了古典计时器具的形态特征与声光报警的实用功能，整体采用分体式组装结构，底座选用圆形石材质感基座，承担整体配重与安装定位作用，基座上表面预留刻度标识区域，复刻传统日晷的晷面布局，同时为上部功能构件提供平整的安装基准面。上部功能构件分为三个核心部分，首先是仿古炮造型的发声腔体，该腔体采用中空回转体结构设计，炮身通过铰接支架与基座连接，可实现俯仰角度的微调，腔体内部预留蜂鸣器或气动发声元件的安装空间，炮尾位置设置走线槽与固定孔位，方便内部线路排布与元件锁紧，铰接支架采用多连杆式结构，连杆之间通过铜质销轴连接，既保证角度调节时的顺畅度，又能在调整到位后依靠销轴与孔位的过盈配合实现位置自锁，无需额外添加锁紧结构。

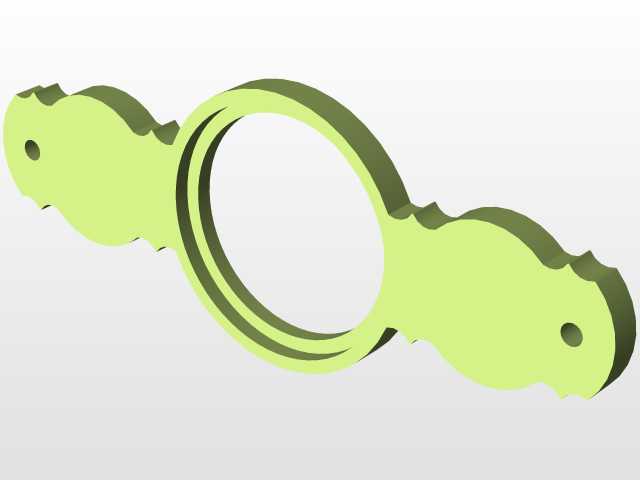

　　其次是晷针组件，该组件突破传统日晷晷针的单杆形态，采用带镂空装饰的双支臂结构，支臂顶端设置环形透光罩，内部可安装LED警示光源，支臂与炮身支架共用底部安装座，减少基座上的开孔数量，降低加工时的定位误差，支臂表面做圆弧过渡处理，避免尖锐棱角带来的安全隐患，同时提升整体造型的流畅度。第三部分是侧置的遮光导叶，该构件采用楔形薄片状结构，底部通过小型转轴与基座连接，可绕转轴实现0-90度的角度翻转，一方面复刻传统日晷的定时刻度标识功能，另一方面可作为光源的遮光挡板，调整警示光的照射范围，避免光线直射造成的眩光问题。从安装边界来看，该装置整体外接圆直径不超过180mm，总高度控制在160mm以内，基座底部预留三个均匀分布的M4螺纹孔，

　　可直接通过螺栓固定在桌面、控制台或者设备壳体表面，也可在基座底部粘贴防滑胶垫，作为桌面摆件直接放置，无需额外固定结构。在实际应用场景中，该装置可作为文创空间的装饰性报警终端，接入场馆的安防系统，当触发异常信号时，炮身腔体发出模拟炮声的警示音，顶端环形灯组同步闪烁红光，替代传统单调的声光报警器，适配复古风格的展馆、主题工作室、特色商铺的装修调性；也可作为个性化的桌面提醒装置，接入电脑或者定时模块，实现定时提醒、消息提示的功能，相较于普通的桌面提醒器，兼具装饰性与趣味性。设计过程中优先考虑构件的加工可行性，所有金属构件均采用黄铜棒料铣削加工成型，无复杂曲面的五轴加工需求，普通三轴数控铣床即可完成全部零件的加工，

　　零件之间的连接均采用标准紧固件，无特殊定制的连接结构，后期维护时可快速拆解更换内部的电子元件，基座采用人造石或者树脂浇筑成型，开模成本低，适合小批量定制生产。结构强度校核阶段，重点验证了铰接支架的承重能力，在炮身腔体添加总重量不超过200g的电子元件时，支架的变形量控制在0.1mm以内，不会出现下垂或者角度偏移的问题，侧置导叶的转轴阻尼力调整为0.5N·m，翻转后可停留在任意角度，不会出现自由滑落的情况。整体装配完成后，所有活动构件的运动行程内无干涉问题，炮身俯仰调节角度范围为0-30度，可根据安装位置的不同调整发声与发光的朝向，达到最佳的警示传递效果，构件表面做抛光封釉处理，避免黄铜长期使用出现氧化发黑的问题，降低后期的维护成本。
