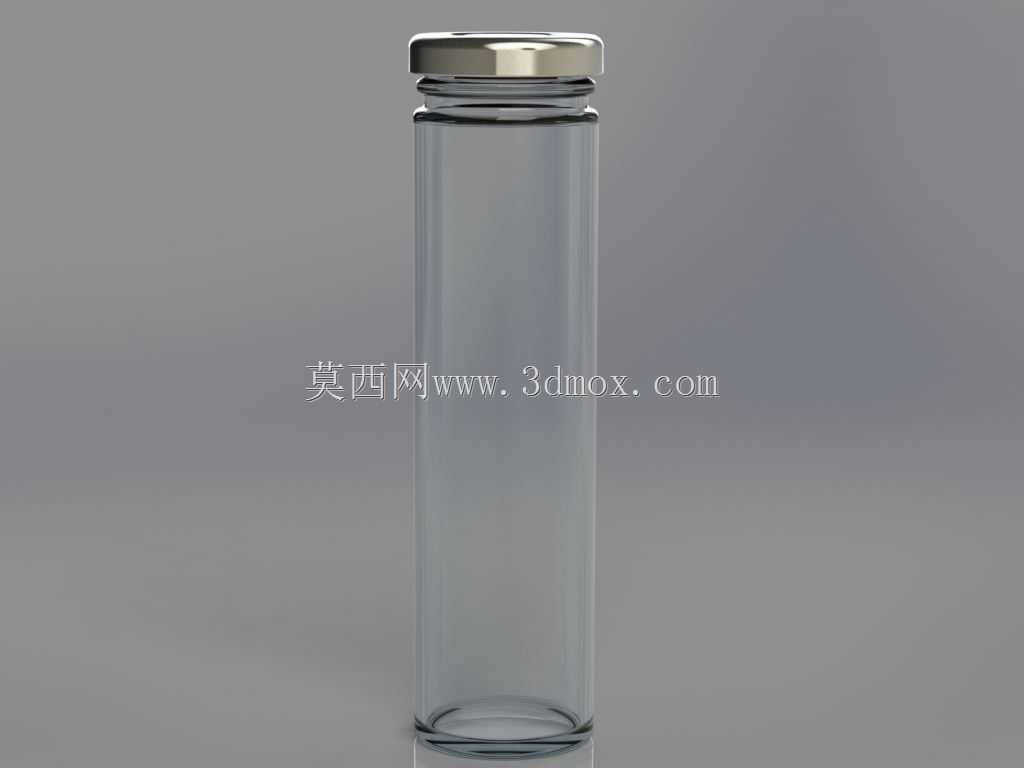

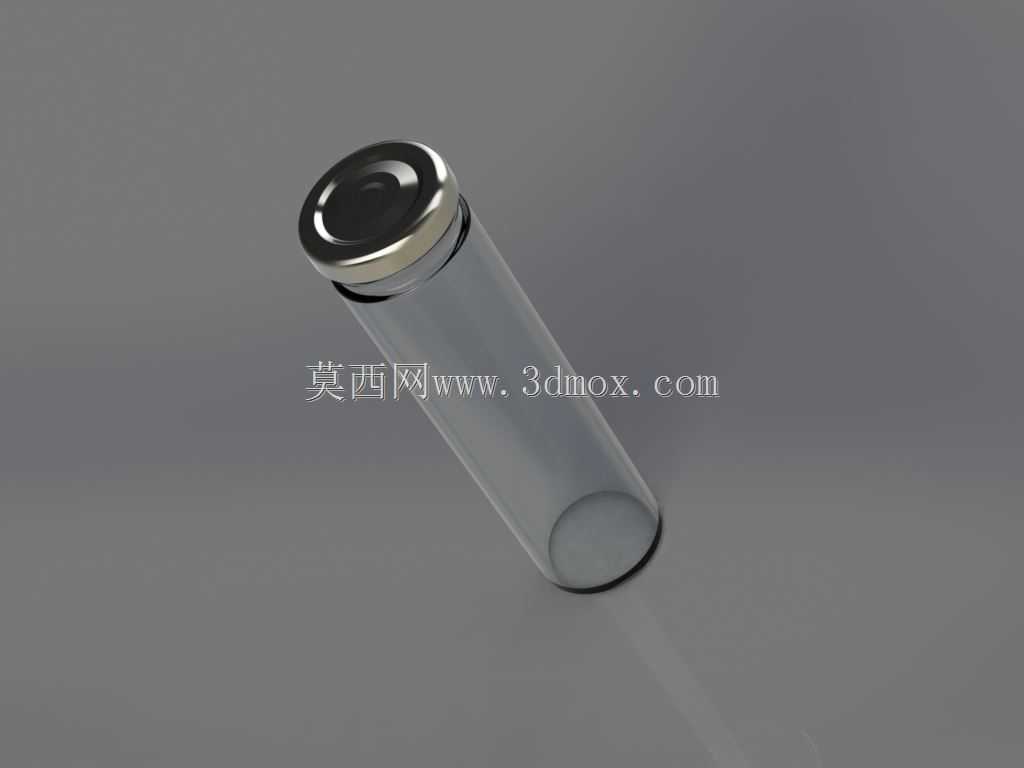

透明密封圆柱罐体结构三维设计

这类透明圆柱罐体在小剂量物料存储、实验室试剂分装、小型样品展示场景中应用十分广泛，日常生产里常用来存放需要可视化观测存量的粉体、液体或者小型零件，相比不透明罐体，操作人员不用开盖就能快速判断内部物料剩余量，减少不必要的开盖操作带来的物料污染或者挥发问题。从结构设计来看，罐体主体采用直筒薄壁结构，底部做圆弧过渡封底，既避免了直角位置的物料残留死角，也能在清洗时让水流自然带出内壁附着的残留物质，减少清洁工作量。顶部的密封盖采用卷边压合结构，金属卷边和罐口边缘紧密贴合，配合盖内的密封胶圈，可以实现较好的密封效果，既能防止内部易挥发物料向外散逸，也能阻挡外界的灰尘、水汽进入罐内，影响存储物料的品质。设计过程中首先要确定罐体的容积边界，根据常见的小剂量存储需求，罐身的直径和高度比例控制在1:4到1:6之间，这个比例下罐体放置时的重心较低，不容易出现倾倒问题，同时细长的结构也方便在置物架上并排摆放，提升空间利用率。罐身的壁厚根据存储物料的特性调整，如果存放的是无腐蚀性的普通物料，壁厚控制在1.2mm到1.8mm即可，既可以保证结构强度，也不会因为壁厚过大导致整体重量过高，同时透明材质的透光性也不会因为壁厚过大受到明显影响。罐口位置做了加厚卷边处理，一方面提升罐口的结构强度，避免频繁开合密封盖的时候罐口出现开裂变形，另一方面卷边的光滑圆弧结构也不会在取放物料的时候划伤操作人员的手部。密封盖的尺寸和罐口做了过盈配合设计，压合之后不需要额外的锁扣结构就能实现可靠固定，开启的时候只需要稍用力向上掀起即可，操作十分便捷。在实际生产线配套使用时，这类罐体可以直接搭配小型灌装设备使用，直筒结构的内壁不会阻碍物料的下落灌装，灌装完成后直接压合密封盖就能完成封装工序，不需要额外的封口操作，能有效提升小批量物料分装的作业效率。如果用于实验室场景，罐体的透明材质可以耐受常规的消毒清洁操作，反复使用也不会出现明显的透明度下降问题，适合长期存放各类实验样品。设计建模的时候要重点关注罐身和密封盖的配合公差，卷边位置的圆角半径要和密封盖的卡槽尺寸完全匹配，避免出现压合后缝隙过大导致密封失效，或者配合过紧导致盖子难以开启的问题。底部的圆弧过渡要和罐身直壁平滑衔接，不能出现台阶或者凸起，否则物料残留之后很难清理干净。
