螺旋系统摆锤展示装置结构设计

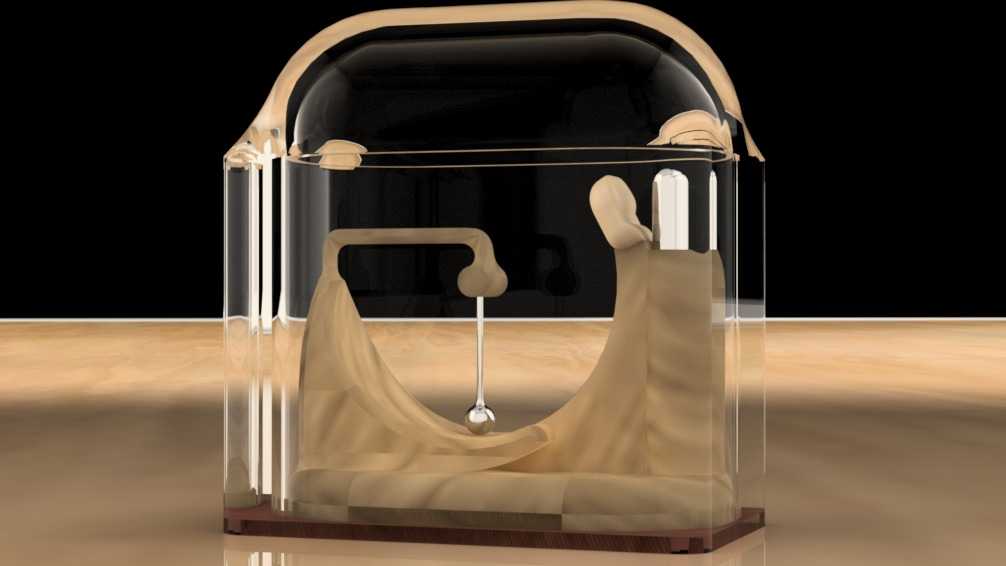

这款基于螺旋传动原理设计的摆锤展示装置，核心功能是通过螺旋副的运动转化，实现摆锤的周期性往复摆动，多用于科普场馆的力学原理演示、工业展厅的机械美学展示，也可作为桌面级机械原理教学教具，帮助学习者直观理解螺旋运动与摆动运动的转换逻辑。从结构设计逻辑来看，装置整体分为外罩防护组件、螺旋驱动摆锤组件、底座支撑组件三个核心部分，外罩采用高透明亚克力一体热弯成型，边角做R3圆弧过渡处理，既可以隔绝外界气流对摆锤运动的干扰，保证摆动周期的稳定性，也能全方位展示内部的机械运动过程，外罩与底座的配合面设计有2mm深的嵌入式定位槽，安装时直接卡入底座即可，无需额外紧固件，日常维护拆卸十分便捷。内部的螺旋系统是整套装置的核心，采用导程为5mm的梯形螺旋副，螺杆两端采用深沟球轴承做径向支撑，轴向预留0.02mm的窜动间隙，避免热胀冷缩导致螺杆卡滞，与螺旋副配合的摆锤挂架采用一体化铣削成型，挂架与螺旋螺母的连接位置设计有自润滑铜套，降低往复运动过程中的磨损量，摆锤采用304不锈钢精铸成型，重心位置经过反复调校，确保摆动过程中无偏摆、无晃动，摆线采用高强度尼龙包覆的不锈钢钢丝绳，两端采用压接式固定头，长期使用不会出现摆线伸长导致的周期变化。底座部分采用密度板外贴实木皮的结构，底部设计有四个可调式橡胶脚垫，可根据放置台面的平整度调节高度，保证整套装置处于水平状态，避免因倾斜导致摆锤摆动时触碰外罩内壁。从安装边界尺寸来看，整套装置外轮廓宽度为180mm，深度为120mm，总高度为260mm，放置时仅需要预留周边30mm的操作空间即可，无需额外的安装固定，直接放置在水平台面上即可正常运行。在实际应用场景中，这类装置除了科普展示用途外，也可作为机械设计课程的教学案例，帮助学习者理解螺旋传动的运动特性、摆锤运动的周期计算、结构件的公差配合选择等知识点，设计过程中对各个运动部件的摩擦阻力做了严格控制，螺旋副的传动效率控制在35%左右，配合摆锤的重力势能转化，仅需要很小的初始驱动力即可维持长时间的稳定摆动，不需要持续的外部动力输入，日常使用几乎没有维护成本。结构设计时充分考虑了加工工艺性，所有金属结构件都采用常规的铣削、车削工艺即可加工，没有特殊的工艺要求，亚克力外罩可采用常规的热弯工艺制作，零部件的通用化程度较高，轴承、紧固件都采用标准件，后期更换维修十分方便。在细节处理上，摆锤与挂架的连接位置设计有微调机构，可小范围调整摆锤的重心高度，进而微调摆动周期，满足不同展示场景下的摆动节奏需求，外罩的顶部做了微弧处理，既提升了整体的美观度，也避免了直角位置的应力集中，防止外罩受外力磕碰时出现开裂问题。整套装置的结构设计没有冗余部件，每个结构都承担对应的功能，既满足了力学演示的功能需求，也兼顾了展示类产品的外观美学要求，运动过程平稳无噪音，适合长期在室内展示场景下使用。
