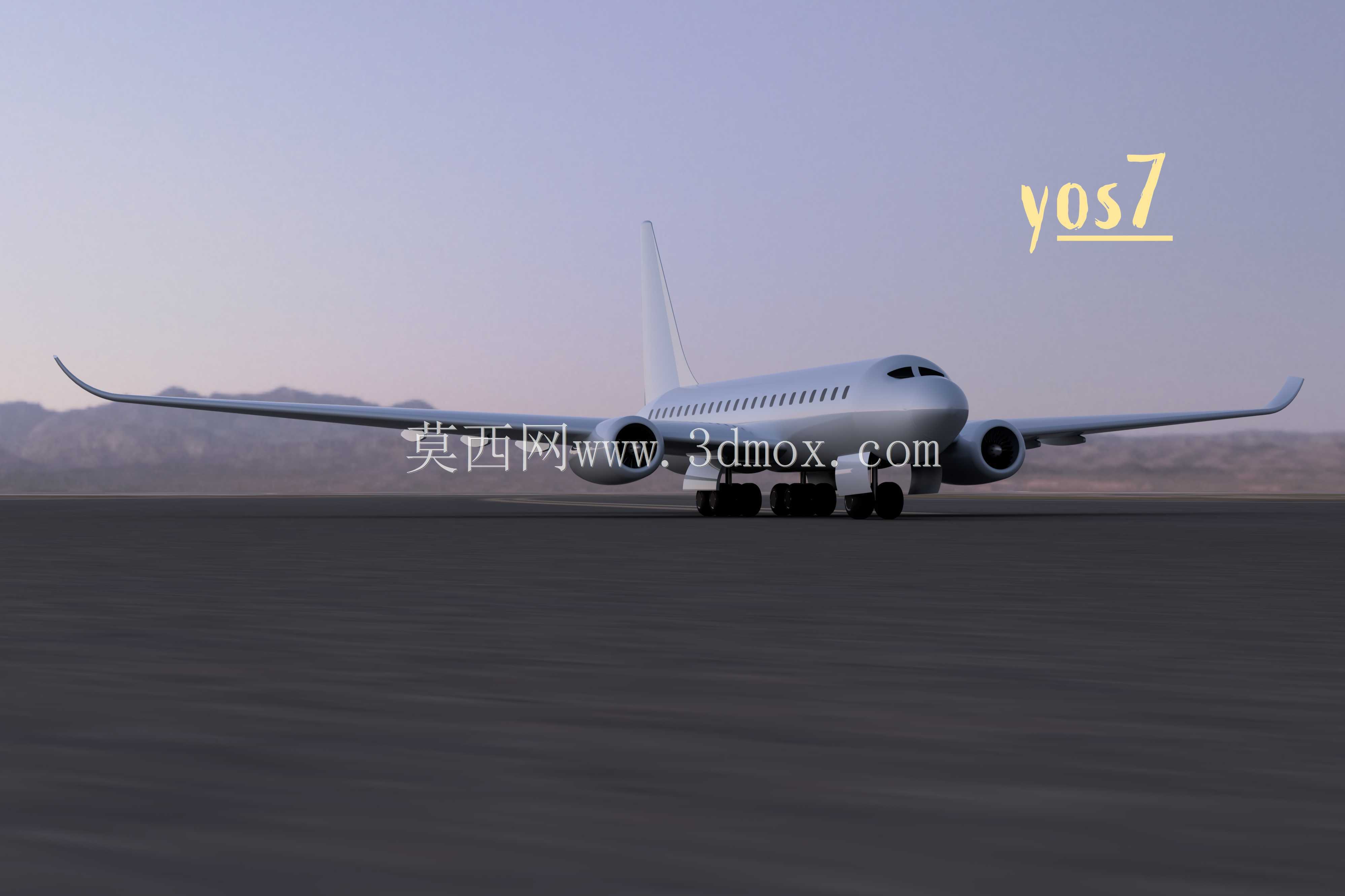

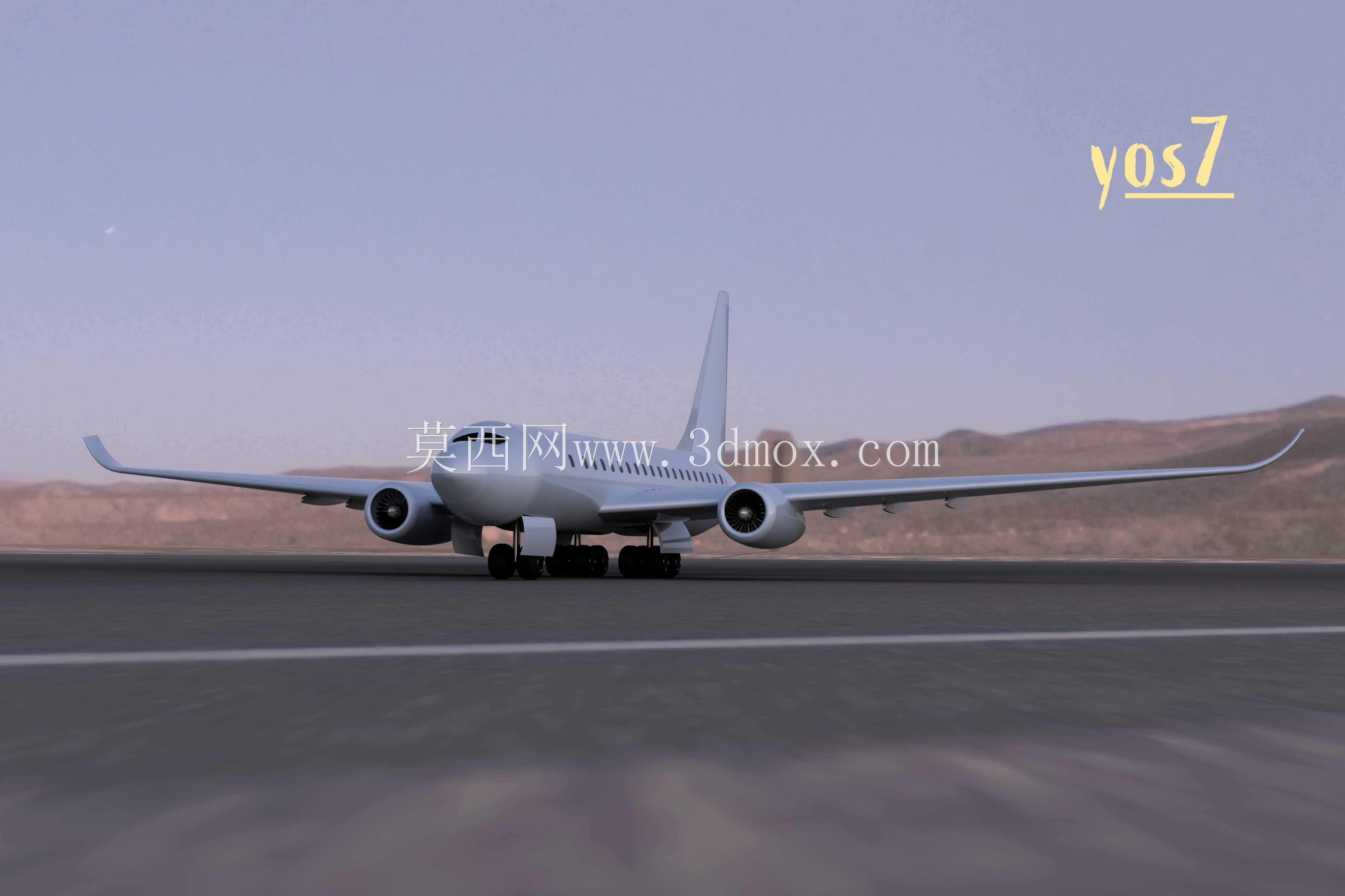

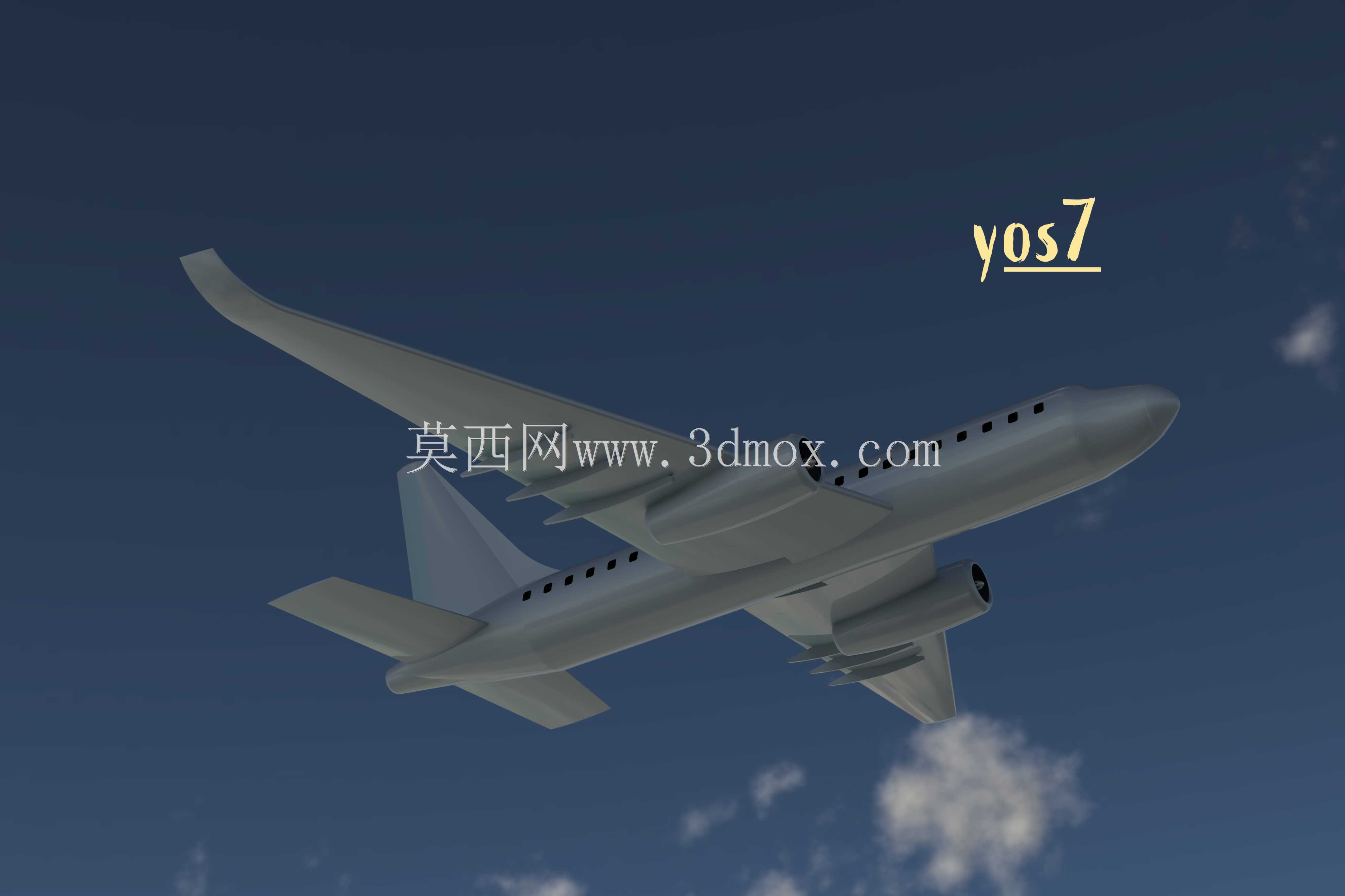

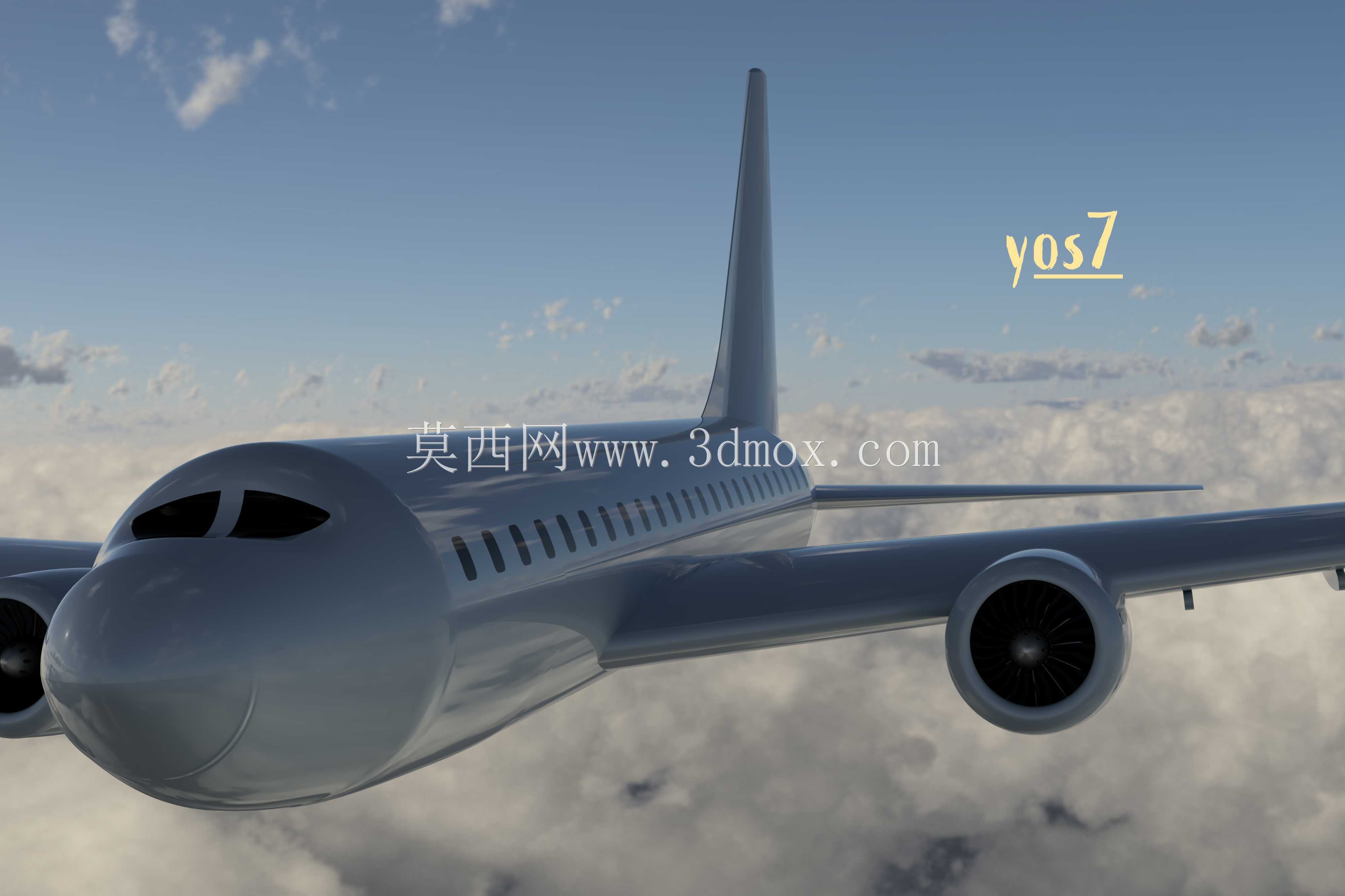

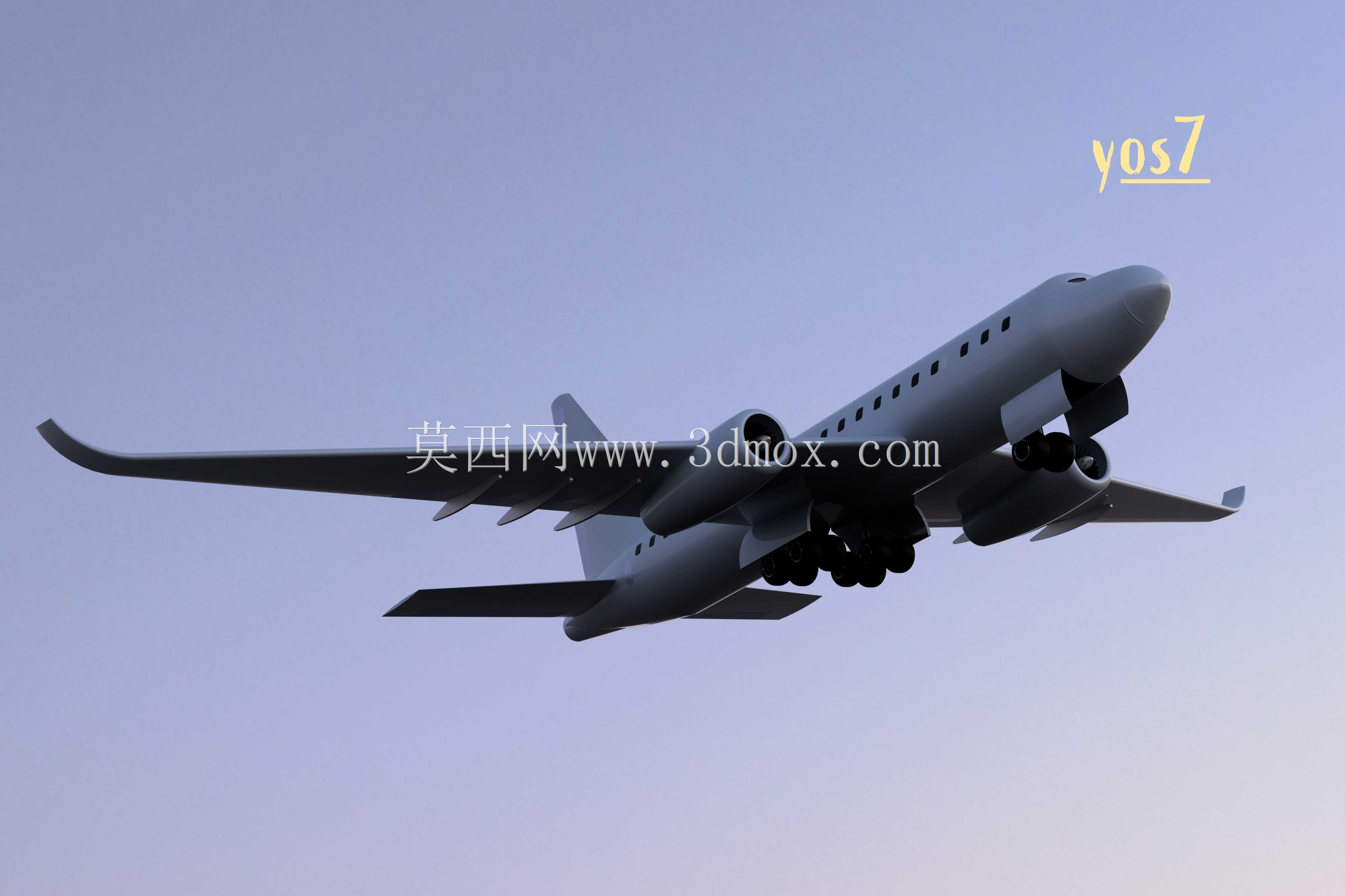

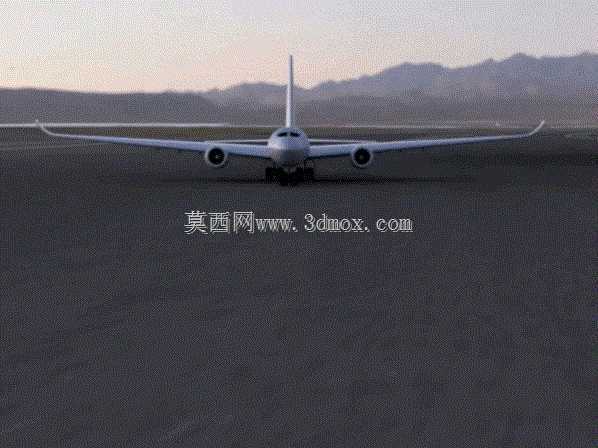

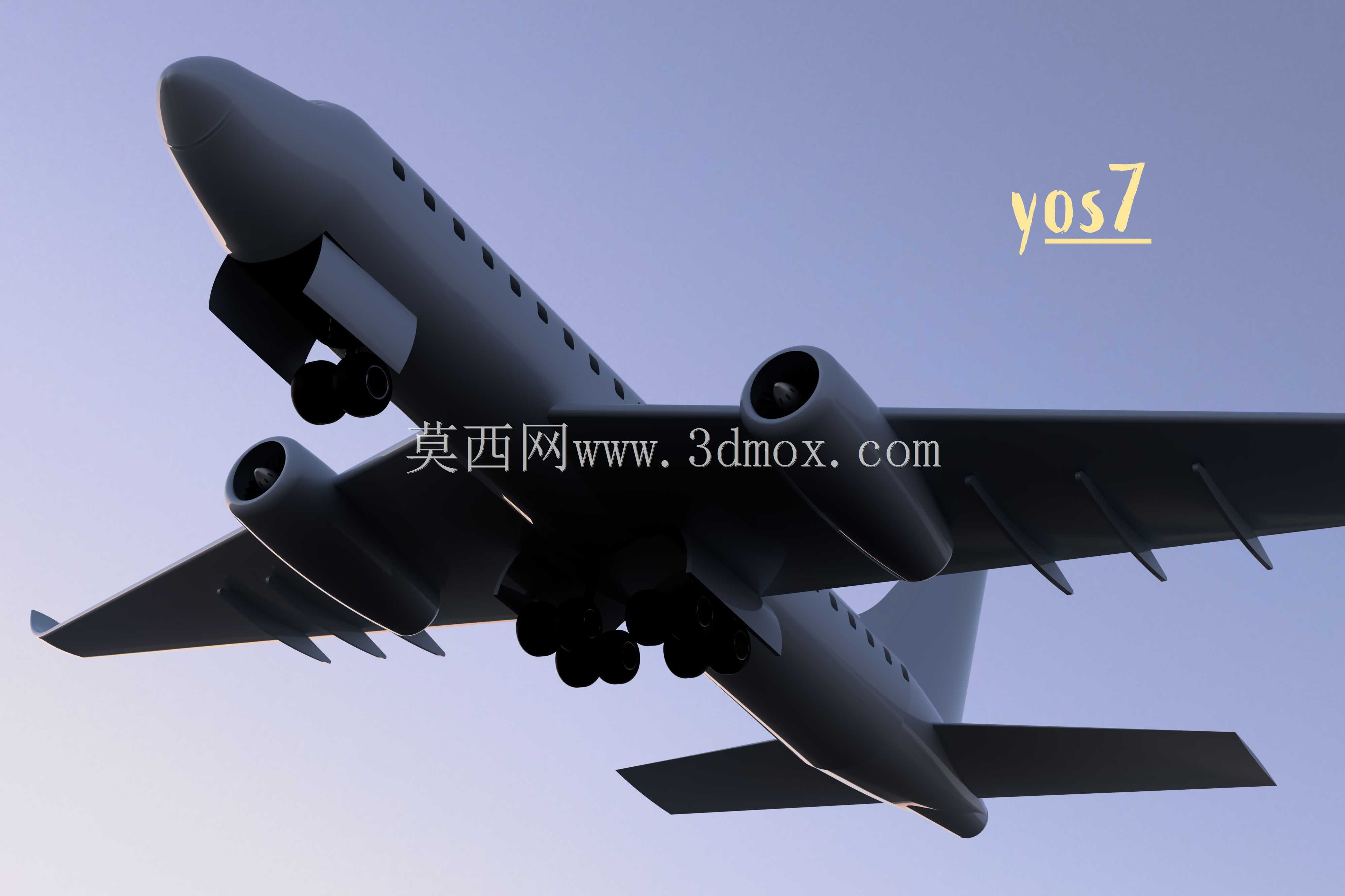

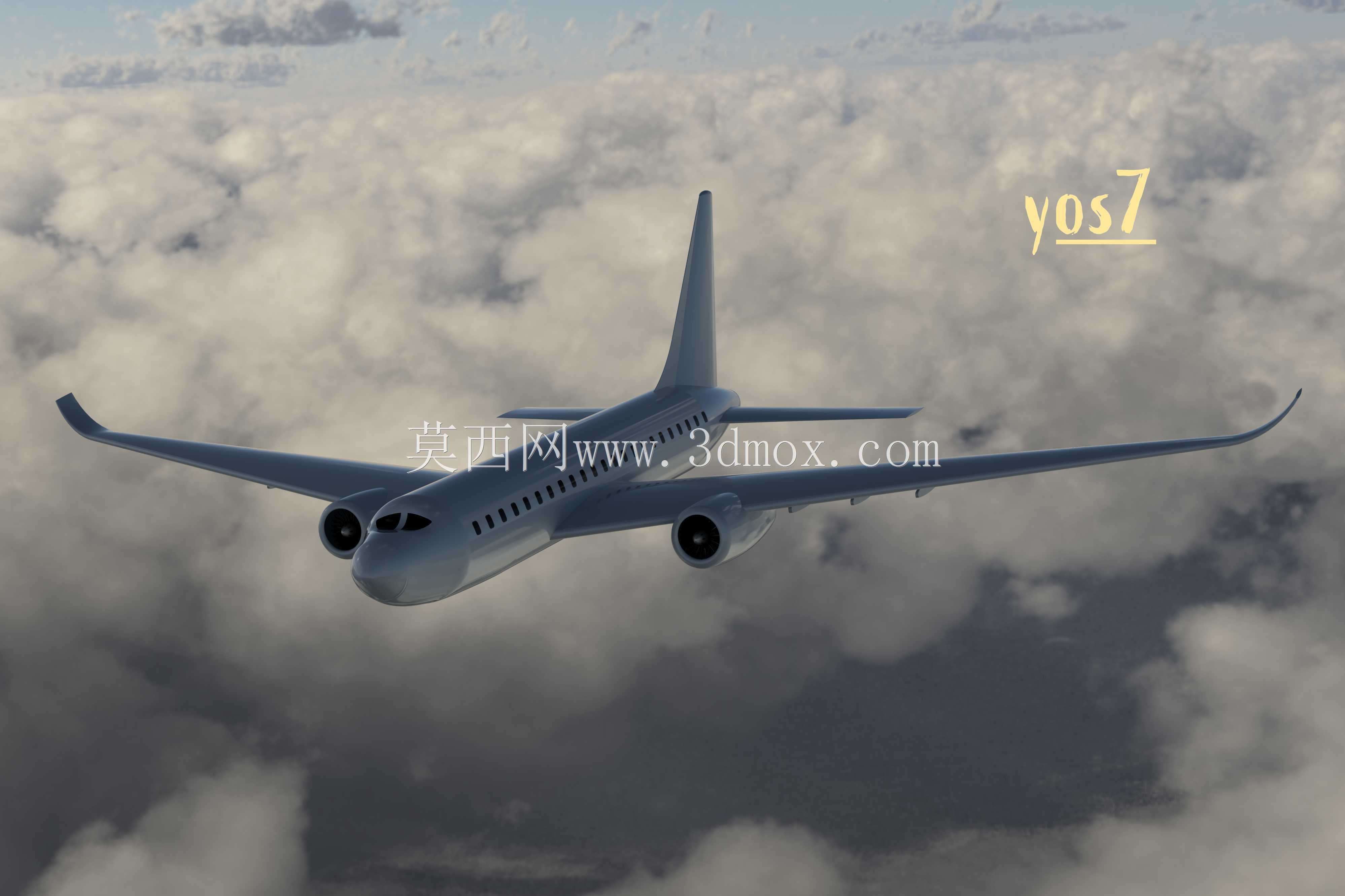

双发宽体干线民用客机整机结构设计

　　该民用客机模型还原了干线民航机型的核心结构特征，整体采用下单翼、翼下吊挂双发动机、常规尾翼的气动布局，这类布局是当前中远程干线客机的主流构型，能够在巡航阶段获得最优的升阻比表现，同时降低发动机维护难度，也能在地面滑行阶段避免发动机吸入过多跑道杂物。从结构设计逻辑来看，机身采用等直段加头尾收缩的流线型截面，客舱段截面为常规的圆形承压结构，能够在万米高空巡航时平衡舱内外压差，减少结构疲劳应力的集中。机翼设计采用了后掠翼构型，后掠角度匹配高亚音速巡航的气动需求，翼尖设置了融合式翼梢小翼，能够有效削弱翼尖涡流强度，降低巡航阶段的诱导阻力，提升燃油经济性，这也是当前民航机型普遍采用的减阻设计方案。起落架采用前三点式布局，前起落架为双轮结构，

　　布置在驾驶舱下方的机身承力框位置，主起落架为多轮小车式结构，布置在机翼与机身连接的承力翼盒下方，这种布置方式能够将着陆时的冲击载荷均匀传递到机身主承力结构上，避免局部应力过大造成结构损伤，同时前三点式布局能够保证飞机在地面滑行、起飞抬轮、着陆滑跑阶段的方向稳定性，避免拿大顶等地面事故。尾翼部分包含垂直安定面、方向舵、水平安定面与升降舵，垂直安定面后掠设计保证高速飞行时的方向静稳定性，方向舵可实现飞行阶段的方向控制，水平安定面设置在机身后段，配合升降舵实现俯仰姿态的调整，安定面的配平功能能够在不同载重、不同飞行速度下调整整机气动焦点与重心的匹配关系，降低飞行员的操纵负荷。从实际应用场景来看，这类模型可用于航空类专业的结构教学演示，

　　帮助学习者直观理解民航客机的整体结构布置、各系统的安装位置与承力路径，也可用于民航科普场景的展示，让受众清晰了解客机的外部构型特征。在建模过程中，各部件的相对位置严格参考真实机型的布置比例，发动机吊挂与机翼的连接位置避开了机翼的燃油箱核心区域，同时保证发动机进气道与机翼前缘的距离满足进气效率要求，避免机翼扰流影响发动机进气稳定性。机身表面的气动外形连续顺滑，没有明显的折线与凸起，保证巡航阶段的层流附着长度，降低摩擦阻力。起落架的收放路径在模型中预留了足够的机身内部空间，能够匹配真实机型的起落架舱室布置，收放过程中不会与机翼、机身结构发生干涉。从安装边界来看，整机的地面停机高度、翼展长度、机身长度的比例符合干线客机的常规尺寸范围，

　　主起落架轮距满足地面滑行转弯时的稳定性要求，不会出现侧翻风险，前起落架的转向行程匹配地面滑行的最小转弯半径需求，能够适应民用机场的滑行道、跑道的转弯尺寸要求。发动机短舱的外形采用流线型设计，短舱与吊挂的连接位置做了整流处理，降低吊挂与短舱之间的干扰阻力，短舱进气道的唇口外形匹配大涵道比涡扇发动机的进气需求，保证不同飞行姿态下的进气均匀性。
