大小啮合齿轮排挡传动结构组件

这套啮合齿轮排挡结构，在小型手动换挡机构、桌面级演示教具、轻载传动换挡场景中有着很典型的应用价值，很多入门级机械传动实训台、小型手动变速装置的换挡核心，都采用这类大小齿轮直齿啮合的基础结构来实现动力传递路径的切换。从实际功能来看，这套结构通过不同齿数齿轮的啮合切换，能够实现输入输出端转速比的调整，大齿轮齿数多、啮合传动时输出转速低扭矩大，小齿轮齿数少、啮合时输出转速高扭矩小，排挡的核心作用就是通过拨动换挡件，让动力输出端在两个齿轮之间切换啮合对象，从而实现两档变速的功能，完全满足轻载工况下的简单变速需求，不需要复杂的同步器结构，结构简单可靠，维护成本极低。

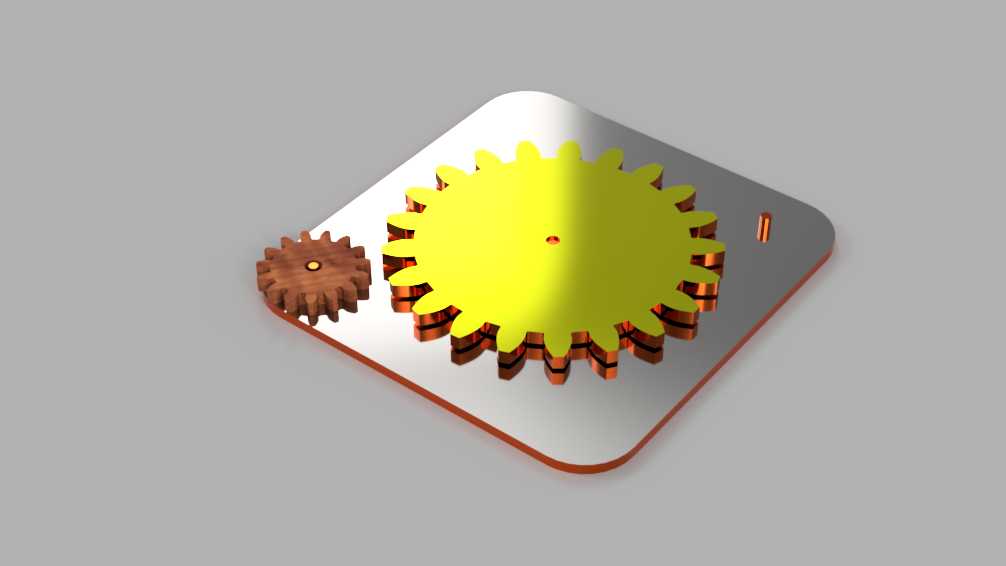

设计思路上，这套结构优先考虑了装配的便捷性与传动的平稳性，两个齿轮都采用直齿圆柱齿轮的齿形设计，齿向平行于安装轴，加工难度低，装配时不需要调整螺旋角的啮合对位，对安装基座的加工精度要求更友好。安装基座采用圆角方形的平板结构，边缘做了圆弧倒角处理，既避免了锐边磕碰的安全隐患，也能让整体结构在桌面放置或者嵌入设备壳体时更好地适配安装空间，基座表面做了平整处理，两个齿轮的安装轴孔位置经过同轴度校验，保证齿轮安装后啮合侧隙处于合理区间，既不会因为侧隙过大出现传动冲击、回差超标的问题，也不会因为侧隙过小出现卡滞、转动阻力过大的情况。大齿轮采用亮面黄色的可视化设计，小齿轮采用棕褐色的区分配色，在做传动演示或者设备调试时，可以很直观地观察到两个齿轮的转动状态，快速判断啮合是否正常、换挡动作是否到位，换挡拨块的安装位置设置在两个齿轮的侧方，拨块的行程刚好对应两个齿轮的啮合位置，拨动时可以顺畅地让动力衔接件在两个齿轮之间切换，不会出现脱挡或者挂挡不到位的问题。

从安装边界来看，整套结构的安装基座为方形平板，四个角不需要额外做复杂的固定结构，只需要对应位置打沉头孔就可以完成在设备架体上的固定，整体厚度较薄，不会占用过多的设备内部安装空间，两个齿轮的轴向伸出长度都控制在合理范围，转动时不会和基座周边的其他结构产生运动干涉。齿轮的齿顶圆与基座边缘预留了足够的安全距离，即使齿轮高速转动，也不会出现齿部剐蹭周边结构的问题，安装轴的直径采用标准的轻载传动轴径规格，可以直接适配市面上常规的滚动轴承或者轴套，不需要单独定制非标连接件，降低了整套结构的配套采购成本。在实际使用场景中，这类结构除了用作教学演示教具之外，还可以直接应用在小型手动进给设备、桌面级加工装置的变速单元上，比如小型手动台钻的进给变速、简易传送带的转速切换，都可以通过这套结构实现两档转速的调整，相比带传动的变速结构，齿轮传动的传动比更准确，不会出现打滑的问题，动力传递效率更高，在需要精准转速匹配的轻载工况下，可靠性远高于摩擦类变速结构。设计过程中还考虑了润滑的便利性，两个齿轮的啮合位置预留了润滑脂加注的空间，日常维护时只需要在齿面涂抹少量润滑脂，就可以长期保证齿轮啮合的顺畅，降低齿面磨损速度，延长整套结构的使用寿命，齿轮本身的结构强度按照轻载工况做了校核，齿根厚度满足额定扭矩下的强度要求，正常使用情况下不会出现断齿、齿面塑性变形的问题。
