基础款四旋翼飞行器整机结构设计

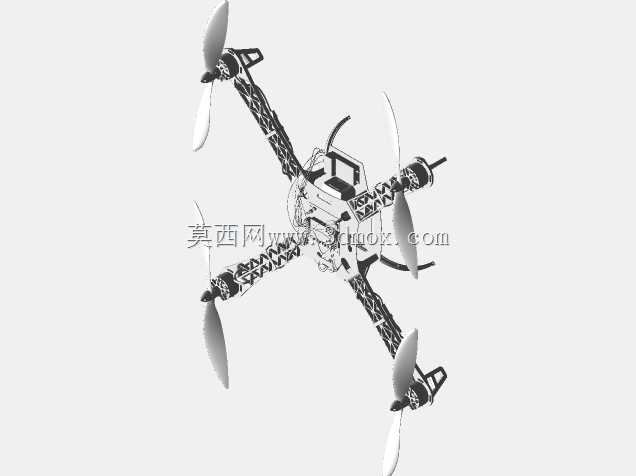

　　这款四旋翼飞行器的结构设计，优先适配低空近景航拍、小型作业场景的载荷需求，机架采用中心对称的X型布局，核心承载区域集中在机身中部的飞控安装位，四个机臂从中心盘向外等角度延伸，相邻机臂夹角保持90度，保证旋翼转动时的力矩平衡，避免飞行过程中出现偏航力矩偏移。机臂末端的电机安装座预留了标准电机的安装孔位，孔位间距匹配常规22系列无刷电机的固定尺寸，安装面做了下沉式设计，电机装配后底部不会与机臂结构产生干涉，同时电机座与机臂的连接位置做了加强筋过渡，抵消旋翼高速转动时产生的振动传导，避免振动传递到中部的飞控板导致飞行姿态解算偏差。

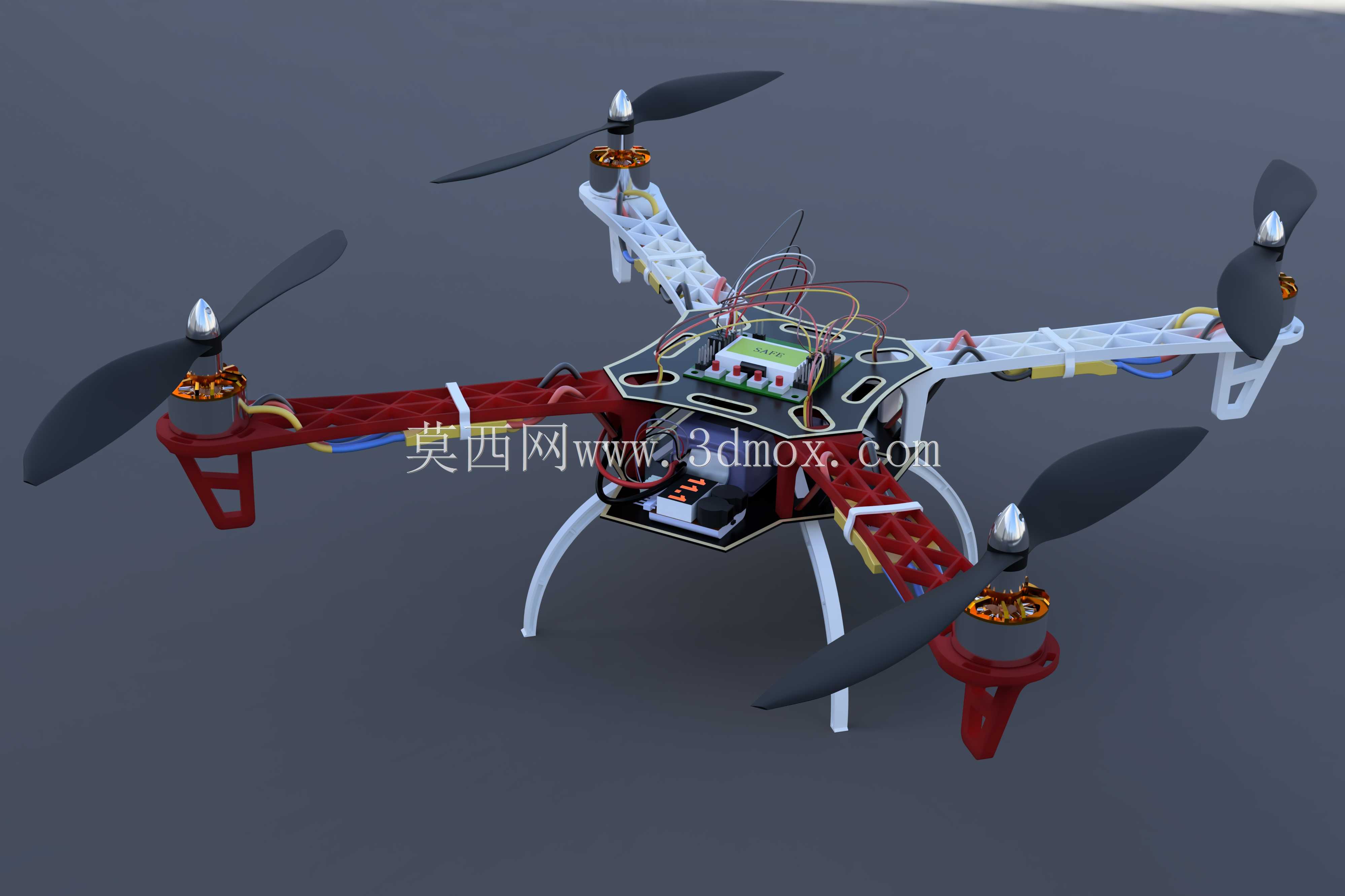

　　起落架采用弧形弯杆结构，从机身下部两侧向下延伸，着陆接触点的横向跨度大于机身最大宽度，纵向跨度覆盖机身前后端的投影范围，保证降落时的支撑稳定性，即使在有3度以内倾斜角的平面着陆，也不会出现侧翻风险；起落架的高度预留了足够的下部空间，可挂载轻量化的航拍相机或者作业模块，模块安装位与起落架底部保持安全距离，避免着陆时挂载部件直接碰撞地面。

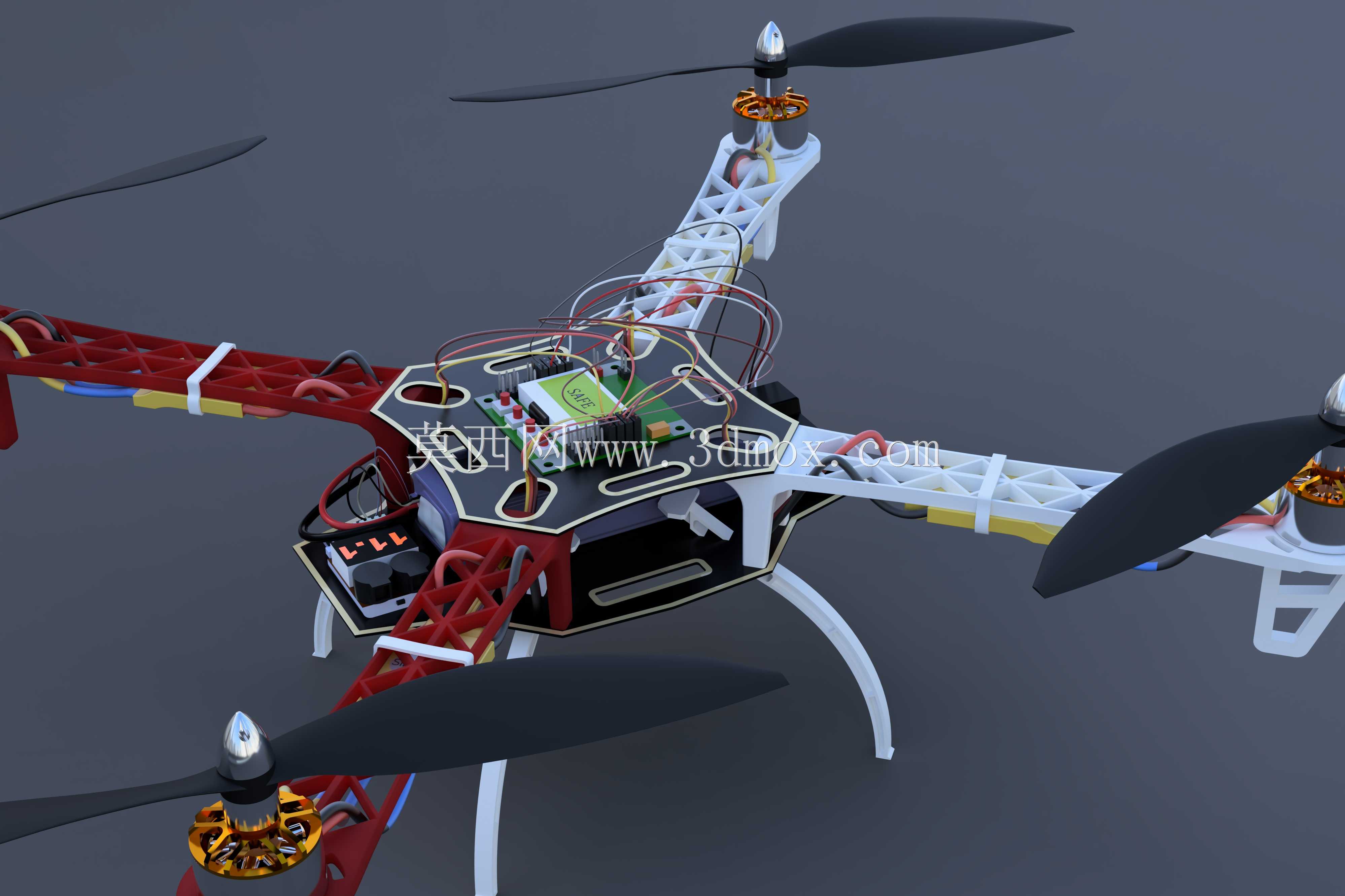

　　电路走线全部沿机臂内侧的走线槽布置，从电调到飞控板、接收机的接线全部隐藏在结构内部，既减少飞行时的风阻，也避免线材外露被旋翼打到造成飞行故障；中心飞控安装区预留了标准飞控板的安装孔位，同时预留了接收机、GPS模块的扩展安装空间，接线接口朝向机身侧方，方便调试时插拔接线，不需要拆解整机外壳就能完成参数调试。

　　旋翼采用正反桨配对设计，对角位置的旋翼旋向相反，抵消旋翼转动产生的反扭矩，不需要额外的扭矩补偿结构就能保持航向稳定；桨叶安装座采用快拆结构设计，更换桨叶时不需要额外工具，直接卡入即可锁定，降低外场作业时的维护难度。整机的重心设计严格控制在中心盘的几何中心位置，电池安装位设置在中心盘下部，可通过调整电池的前后位置微调整机重心，保证不同载荷下的重心都能落在旋翼升力的合力中心点，减少飞行时的姿态修正功耗，提升续航表现。

　　从安装边界来看，机臂展开后的最大旋翼转动直径控制在常规便携航模的尺寸范围内，机臂采用可快拆的连接结构，拆卸后整机可放入常规尺寸的航模收纳包，方便外场携带；所有连接位置的紧固件都采用标准规格，日常维护更换时不需要定制特殊配件，通用的五金螺丝即可完成替换。结构设计时充分考虑了振动抑制需求，飞控安装位预留了减震阻尼球的安装空间，可通过阻尼球过滤高频振动，保证飞控的加速度计、陀螺仪数据采集稳定，避免飞行过程中出现姿态漂移。

　　这款结构没有做多余的装饰性设计，所有结构特征都服务于飞行稳定性与维护便捷性，机臂的截面采用流线型设计，降低前飞时的空气阻力，同时机臂的壁厚经过优化，在保证结构强度的前提下尽可能降低自重，提升有效载荷能力。电调的安装位设置在机臂靠近电机的位置，缩短电调到电机的接线长度，减少大电流线路的功率损耗，同时电调安装位外露在气流中，飞行时的迎面气流可直接为电调散热，避免长时间大油门飞行时电调过热触发保护。
