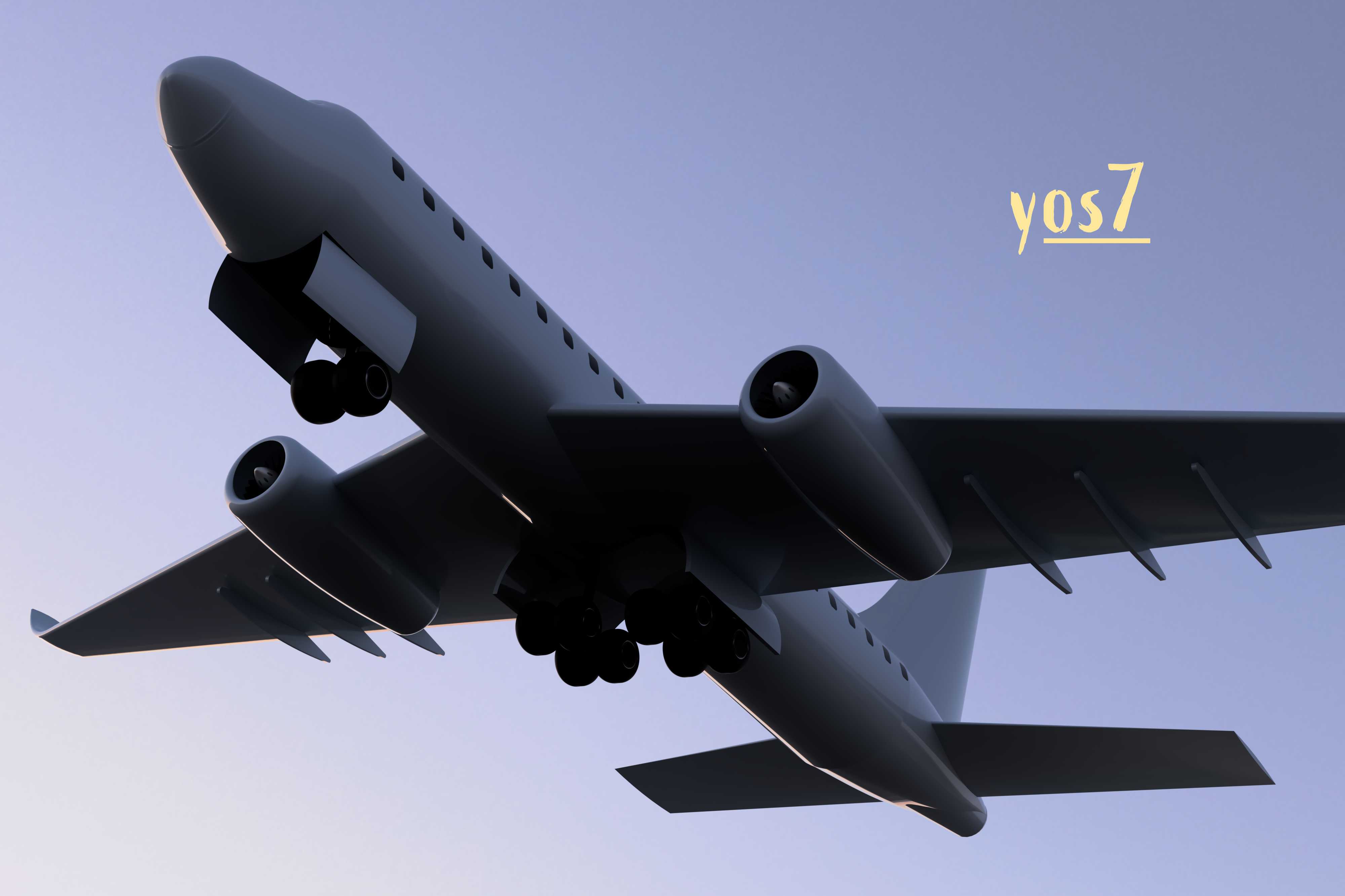

巡航喷气式民航客机外观结构三维数模

该巡航客机三维数模完整还原了双发喷气式民航客机的整体气动外形与外部结构细节，建模过程严格遵循干线民航客机的气动布局逻辑，机身采用等直径圆筒段加头尾整流锥的经典构型，机头部位预留了雷达罩安装的曲面过渡边界，驾驶舱风挡区域的曲面倾角完全匹配现役同级别客机的气动减阻设计要求，能够为航空类专业教学、客舱改装方案验证、地面保障设备适配设计提供精准的外形参考基准。从实际应用场景来看，这类巡航客机的三维数模可覆盖多个工程环节的使用需求：在机场地面保障设备研发环节，设计人员可依托该数模的机身轮廓、舱门位置、机翼离地高度、发动机吊装位置等尺寸边界，完成登机廊桥对接机构、行李传送车、飞机牵引车、加油设备的适配性校核，避免保障设备与飞机机身、机翼、发动机吊舱发生干涉；在航空科普与实训教学场景中，该数模可用于拆解展示客机的外部结构组成，帮助学员直观理解机翼增升装置、起落架舱布局、尾翼操纵面的位置关系；在民航相关的文创产品开发、影视特效制作环节，精准的外形数模也能大幅降低前期素材制作的工作量，保证视觉呈现的写实度。模型的设计思路围绕民用巡航客机的实际功能特性展开，机翼采用下单翼后掠布局，后掠角度匹配高亚音速巡航阶段的减阻需求，机翼下方预留的发动机吊舱安装位完全贴合大涵道比涡扇发动机的吊装轮廓，吊舱与机翼的连接挂架曲面做了平滑过渡处理，还原了真实机型的整流设计，能够有效降低巡航阶段的干扰阻力。机身侧面的舷窗排布严格按照客舱座椅排距进行等距布置，前后货舱门、客舱登机门、应急出口的位置与尺寸比例均参考同级别干线客机的实际参数设定，尾翼采用常规垂尾加平尾的布局，垂尾后缘预留了方向舵的转动边界，平尾位置设置在垂尾根部下方，符合该类机型的俯仰操纵力矩设计逻辑。起落架部分采用前三点式布局，前起落架位于机头下方整流段，主起落架对称布置在机翼根部与机身连接的整流鼓包内，起落架支柱与轮胎的尺寸比例完全匹配实际起降承载需求，轮胎与机身、机翼的间隙满足起降过程中缓冲行程的活动边界要求，不会出现收放、缓冲过程中的结构干涉。从外形尺寸与安装边界来看，该数模的机身长径比、机翼展弦比均符合双发干线客机的常规参数范围，机身圆筒段的直径能够满足单通道客舱的座椅布置与过道空间需求，机翼前缘与机头的距离、机翼后缘与机尾的距离比例匹配整机重心配平要求，发动机吊舱的离地间隙满足起降过程中避免吸入地面杂物的安全高度要求，平尾与垂尾的面积比例能够保证巡航阶段的纵向与航向稳定性。建模过程中对所有曲面连接处都做了G2连续处理，机身与机翼的连接整流、机翼与发动机挂架的过渡、机头与机身的拼接曲面都没有出现棱角或曲率突变，完全还原真实客机的气动曲面特征，可直接用于外流场仿真分析的初始几何模型导入，也可作为基础数模开展内部结构的深化设计，比如添加客舱内饰布局、机翼内部油箱结构、起落架收放机构等细节内容。对于三维建模从业者而言，该数模的曲面构建逻辑具备较高的参考价值，尤其是大尺寸薄壁曲面的分块建模思路、复杂过渡区域的曲面补面方法，都能为同类航空产品的建模工作提供实操参考；对于结构设计人员来说，精准的外部轮廓边界能够省去大量外形测绘的工作量，直接围绕该数模开展配套设备的结构设计工作，大幅缩短前期方案阶段的研发周期。
