多叶片径流式涡轮叶轮三维结构设计

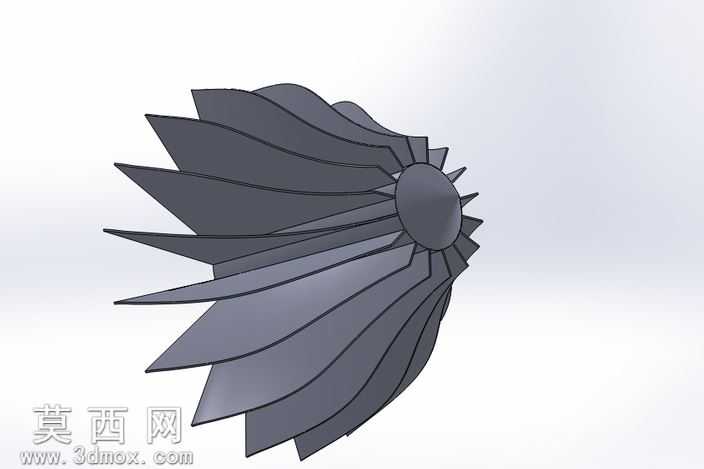

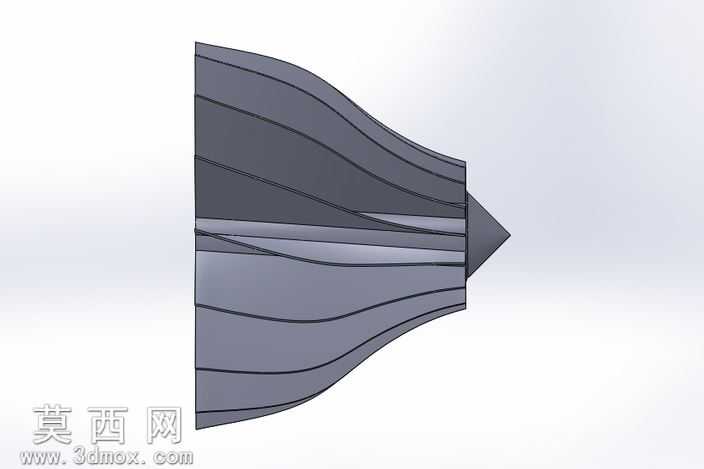

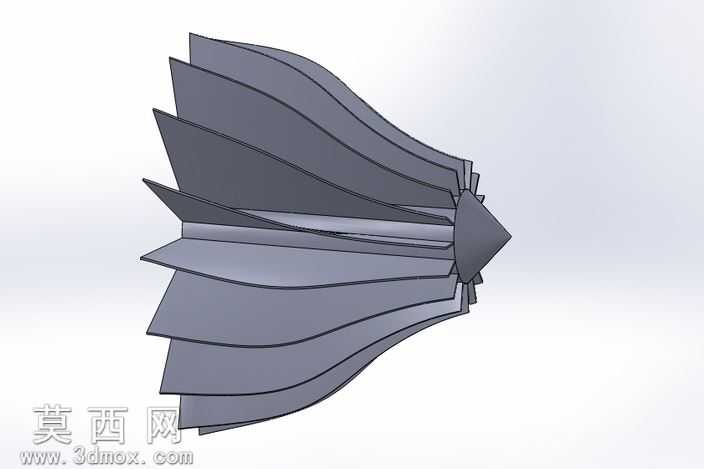

本作品为径流式涡轮叶轮的三维参数化建模成果，建模阶段以流体力学性能需求为核心设计逻辑，首先确定叶轮的整体径向尺寸与轮毂基准，以中心轮毂为旋转基体，先完成带锥度的轮毂实体建模，轮毂表面采用平滑过渡的锥面设计，既保证整体结构强度，也为叶片安装提供均匀的受力基准。叶片部分采用阵列式参数化设计，共设置21片等距分布的弯曲叶片，每片叶片的翼型截面沿径向从轮毂到叶顶逐步调整曲率，叶片前缘做圆弧钝化处理避免应力集中，后缘根据流体出流角度做收窄设计，叶片与轮毂的连接位置采用圆角过渡工艺，消除直角连接带来的结构应力集中问题，同时减少流体在连接位置的流动阻力。建模过程中对每片叶片的扭转角度、安装角进行统一参数约束，保证所有叶片的几何一致性，避免阵列后出现尺寸偏差。材质渲染阶段选用哑光深灰色金属材质模拟高温合金基材效果，材质表面添加细微的磨砂质感，还原工业涡轮部件的真实表面处理工艺，渲染时采用柔和的侧上方打光，清晰呈现叶片的曲面弧度与整体轮廓层次，通过光影对比突出叶片的空间扭转形态。结构设计上充分考虑涡轮的实际工作场景，中心轮毂预留轴孔安装位，可与动力输出轴完成配合装配，叶片的厚度从根部到叶顶逐步减薄，在保证叶片结构强度满足高速旋转受力要求的前提下，尽可能降低叶轮整体转动惯量，提升涡轮的动态响应性能。整体建模过程严格遵循流体机械部件的设计规范，所有曲面均经过连续性检查，不存在破面、重叠几何等问题，可直接用于后续的流体仿真分析、结构强度校核，也可作为3D打印、机械加工的数字模型基础，完整还原了径流式涡轮叶轮的工业结构特征与设计细节。
