单螺旋桨双固定翼轻型飞行器结构设计

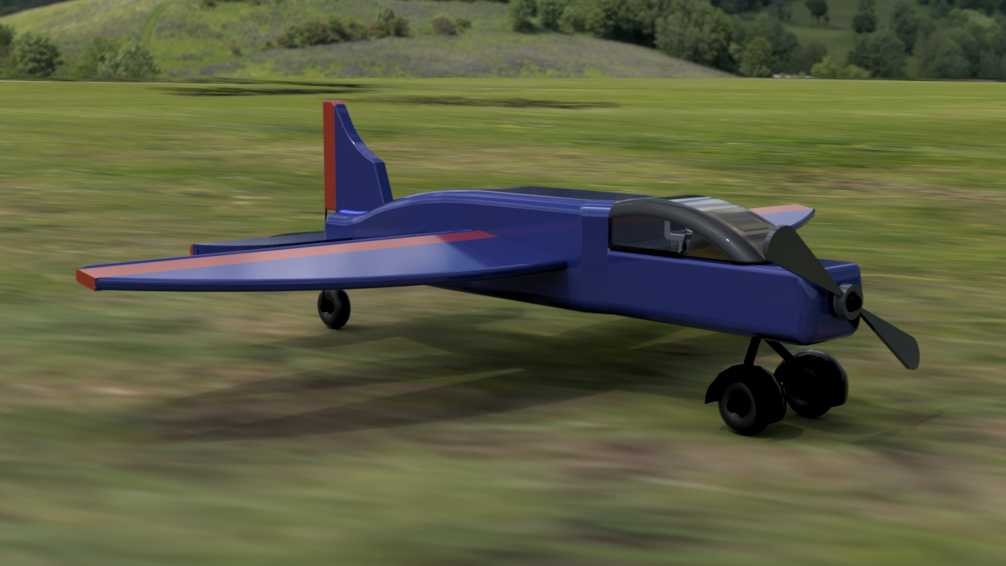

　　这款单螺旋桨双固定翼飞行器的结构设计，首先要匹配轻型通航作业、航模验证以及小型低空飞行演示的实际应用场景，在做整体结构排布的时候，最先敲定的是前拉式单螺旋桨的动力布局，这种布局的优势在于动力输出直接作用于机身中轴线，飞行过程中不会产生额外的偏航力矩，对于低速飞行状态下的姿态稳定度提升非常明显，也能降低后续飞控参数调试的复杂度。

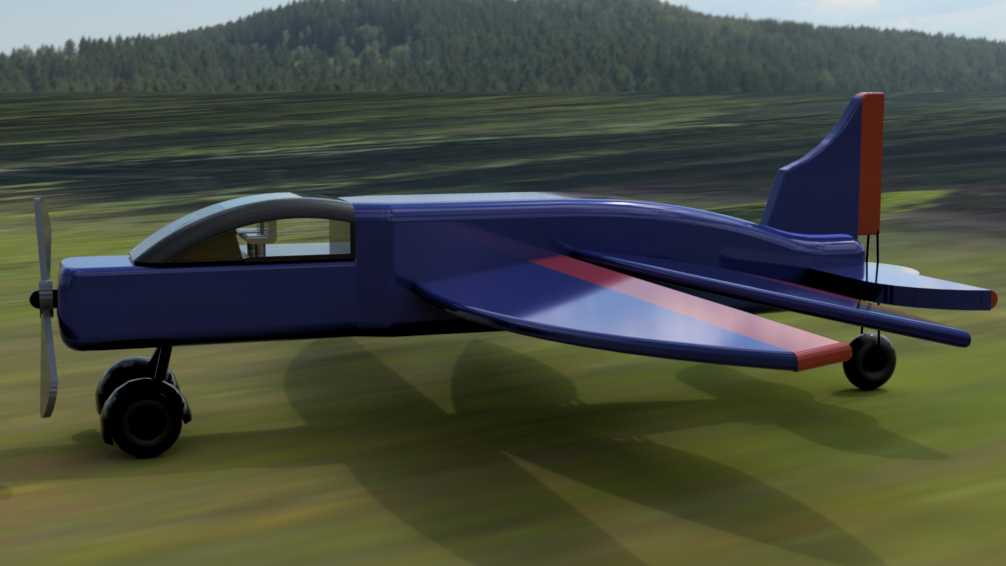

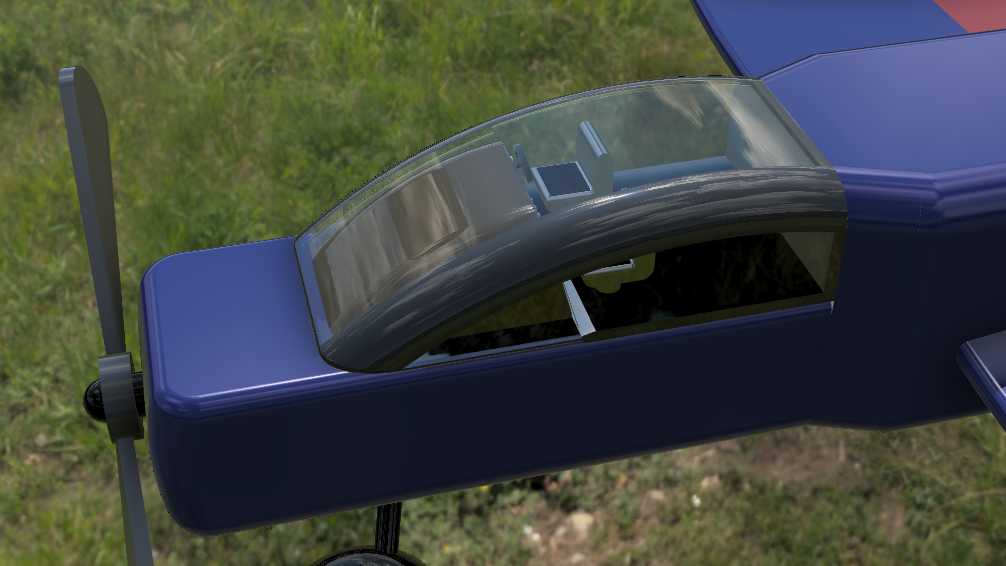

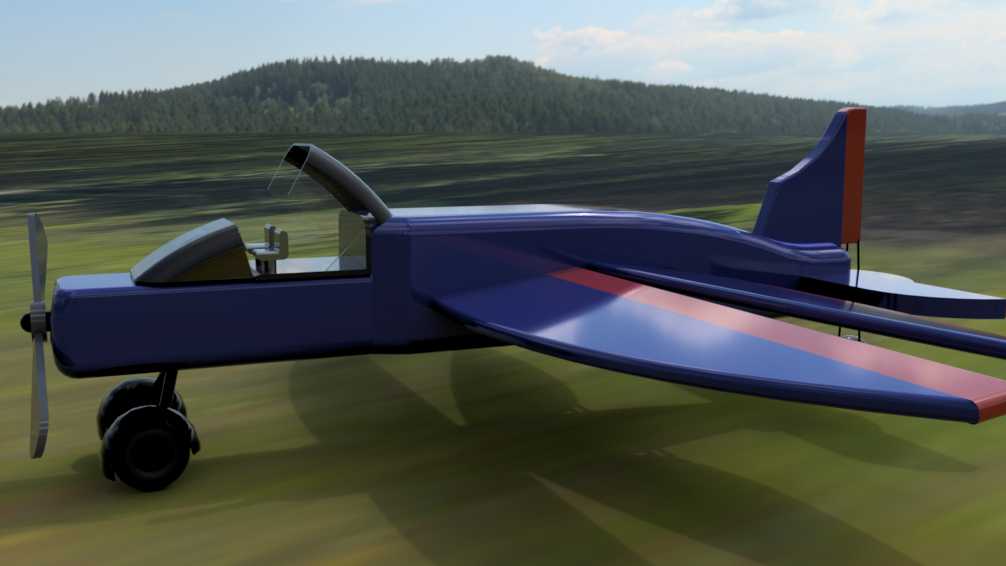

　　从实际用途出发，该结构可作为轻型运动类飞行器的缩比验证样机，也可适配航模赛事的竞技机型改装需求，机身主体采用流线型截面设计，截面轮廓从机头螺旋桨安装位开始逐步平滑过渡到座舱段，再收窄延伸至尾翼连接段，整个曲面过渡没有突兀的折角，能够有效降低低速飞行时的压差阻力，座舱段预留了足够的内部安装空间，既可以放置航模飞控、电池、接收机等电子设备，等比例放大后也能满足单人驾乘的空间需求，座舱盖采用圆弧曲面设计，和机身曲面做齐平衔接，避免凸起结构带来的额外气动干扰。

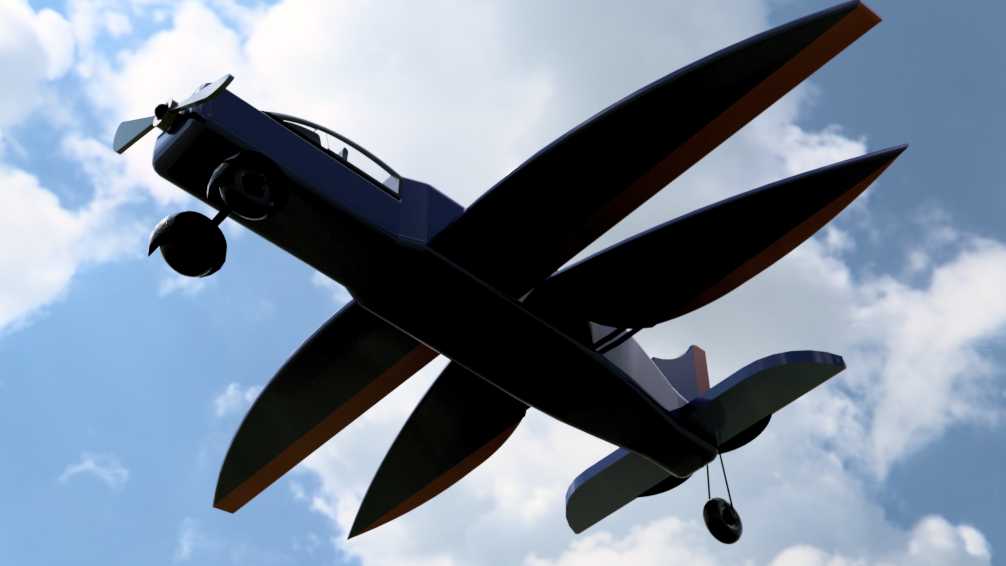

　　机翼部分采用上单翼排布设计，这种安装位置的好处是机翼产生的升力中心位于机身重心上方，飞行过程中具备天然的自稳趋势，对于新手操控或者长距离巡航飞行来说，能够大幅降低姿态修正的频率，机翼的翼型选用低速高升力翼型，翼根到翼尖做了适度的扭转设计，能够延缓翼尖失速的出现，提升大迎角飞行状态下的安全性，机翼和机身的连接位置做了加强筋结构预留，既可以做成快拆结构方便运输收纳，也可以做成固定连接结构提升整体结构强度，机翼后缘预留了副翼的安装位，能够满足横滚姿态控制的舵面安装需求。

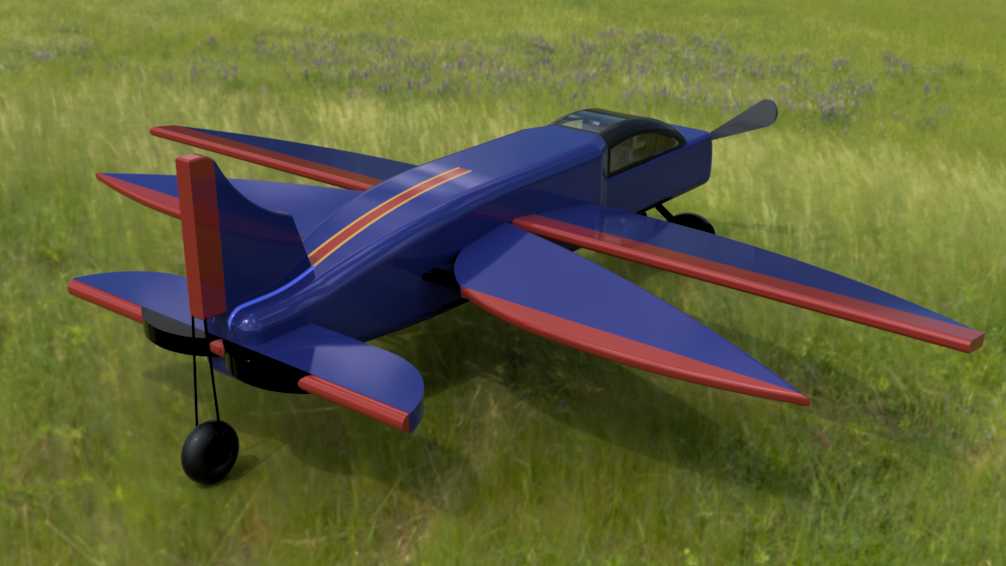

　　起落架采用后三点式布局，前起落架位于机头螺旋桨后方位置，两个主起落架位于机翼下方靠近重心的位置，这种布局在滑行过程中具备更好的方向稳定性，也能降低降落时拿大顶的风险，起落架的轮架位置预留了减震结构的安装空间，能够吸收降落时的冲击载荷，避免硬着陆时机身结构出现应力损坏。尾翼部分包含垂直尾翼和水平尾翼，垂直尾翼上预留了方向舵安装位，水平尾翼上预留了升降舵安装位，能够满足航向和俯仰姿态的控制需求，垂尾顶端做了切角处理，能够降低尾翼的颤振风险。

　　在做整体尺寸匹配的时候，以常规2米翼展的航模规格为基准，机身长度控制在1.6米左右，机身最大截面直径控制在0.18米，机翼安装角设置为2度，水平尾翼安装角设置为0度，垂尾高度控制在0.25米，各部件的安装边界都做了干涉检查，螺旋桨旋转平面和前起落架之间预留了足够的安全距离，避免螺旋桨旋转时触碰地面或者起落架结构，舵面的偏转行程预留了足够的空间，不会在舵面打满的时候和相邻结构产生碰撞。

　　设计过程中优先考虑了结构的易加工性，机身的曲面分模线沿着机身最大轮廓线设置，不管是采用3D打印制作航模样机，还是采用复合材料制作等比例放大的实机结构，都能够方便脱模或者打印支撑的拆除，机翼的内部结构预留了翼梁安装位，能够通过加装碳纤翼梁提升机翼的抗弯强度，避免大过载飞行时机翼出现折断的风险。各部件的连接位置都做了定位止口设计，装配的时候不需要额外做定位调整，能够提升装配效率，也能保证各部件之间的同轴度，降低装配误差带来的气动阻力增加或者飞行姿态偏移问题。

　　从实际飞行的工况出发，结构设计时做了对应的强度冗余，机身纵梁沿着机身长度方向贯通，能够承受飞行过程中的拉力、弯矩以及降落时的冲击载荷，机翼的翼肋间隔按照等强度原则排布，在翼根受力较大的位置适当加密翼肋，翼尖位置适当减少翼肋，在保证结构强度的前提下尽可能降低整机重量，提升有效载荷能力。整个结构的气动布局经过多轮调整，在低速飞行状态下具备较好的升阻比，能够在较小的动力输出下维持稳定巡航，既适合航模爱好者进行组装调试，也能作为小型飞行器的结构验证方案，为后续的实机试制提供可靠的三维结构参考。
