温室番茄种植支撑用茎秆固定电钩结构

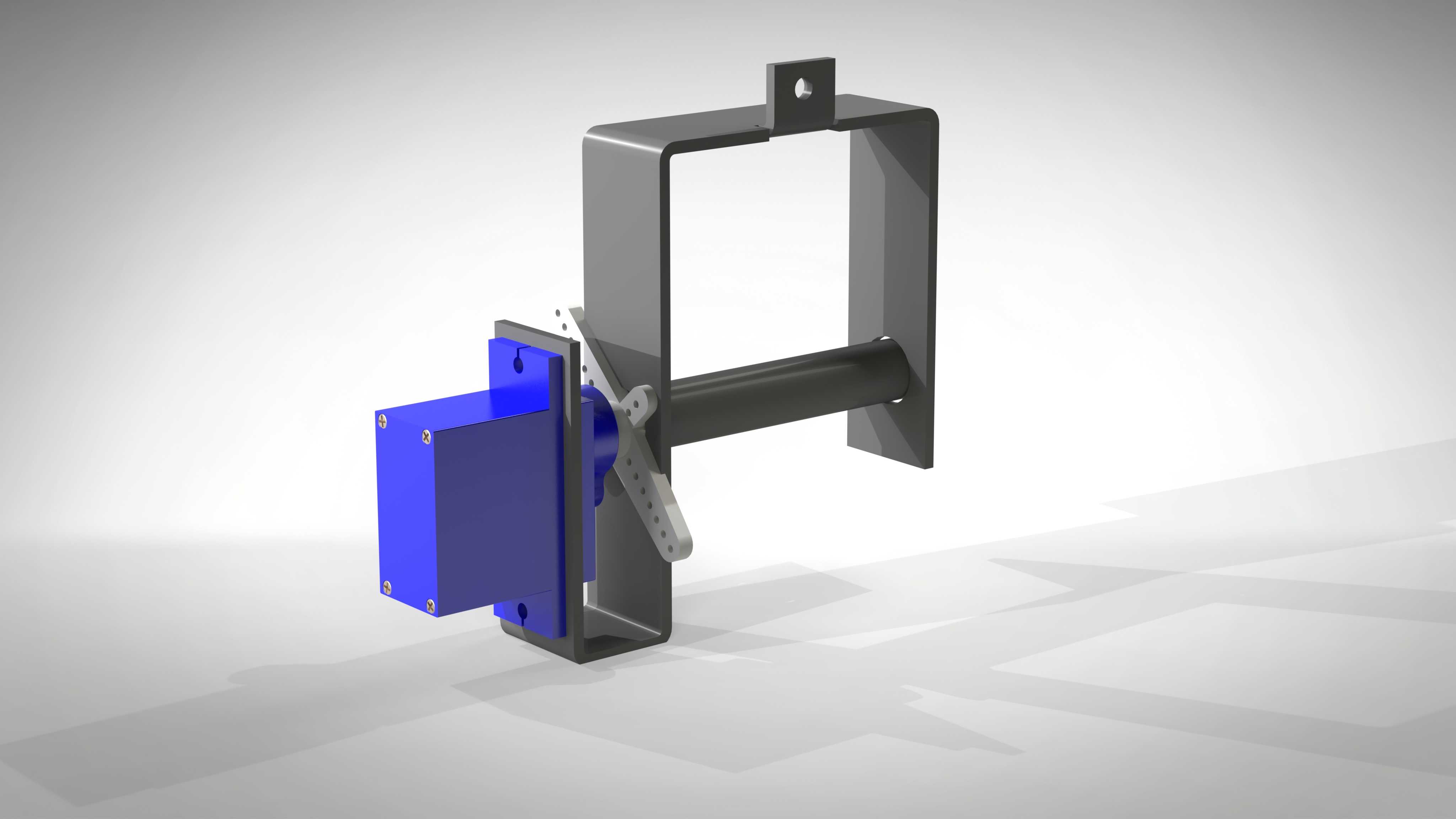

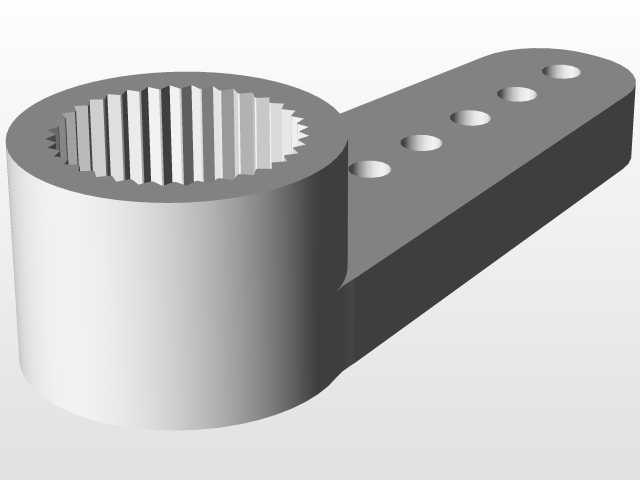

在设施农业温室番茄种植场景中，吊蔓栽培是目前主流的种植模式，随着番茄植株不断生长，茎秆持续拔高、坐果后负载逐步增加，若没有可靠的支撑固定构件，很容易出现茎秆弯折、倒伏、果穗坠断的问题，直接影响挂果量与果实品质，这款支撑构件正是针对该场景的实际作业需求开发。从实际使用逻辑来看，该构件需要挂载在温室顶部预先布设的横向拉索或者栽培架横梁上，因此上部采用了开口式U型挂接框架结构，框架顶部预留了带安装孔的固定耳片，既可以直接挂接在不同直径的横向支撑筋上，也能通过扎带、螺栓穿过固定孔做二次锁止，避免作业过程中因为植株晃动、人员操作触碰出现移位脱落的情况，挂接框架的内空尺寸适配目前温室主流使用的16mm-25mm直径的横向支撑圆管、拉筋，安装时不需要额外加工适配配件，直接卡入即可完成初步定位。构件中部设置了横向的卷绕辊结构，日常使用中可以将吊蔓绳预先卷绕在辊体上，随着番茄茎秆生长拔高，能够按需释放吊蔓绳长度，配合落蔓操作调整植株整体高度，保证植株生长点始终处于适宜的采光高度，不需要每次落蔓都重新绑扎吊绳，能大幅降低棚室日常管理的人工耗时。侧部的蓝色功能盒体集成了茎秆夹持与绳体锁止结构，盒体与主框架之间设置了带调节孔位的摆臂，摆臂上的多组等距孔位可以根据不同生长阶段的番茄茎秆粗度调整夹持间隙，避免间隙过小夹伤茎秆表皮、破坏植株输导组织，也能防止间隙过大无法起到有效扶持作用，夹持接触面做了圆弧钝化处理，不会在茎秆生长增粗过程中造成勒痕。设计过程中充分考虑了温室内部高温高湿的作业环境，所有金属结构件都做了防锈镀层处理，蓝色盒体采用耐老化的工程塑料材质，能够长期耐受棚内熏蒸消毒、高湿度、紫外线照射的环境，不会出现短时间内锈蚀脆化的问题。整体结构没有复杂的传动部件，日常使用基本不需要维护，单个构件的重量控制在合理区间，不会对顶部支撑拉索造成额外的重载负担，安装边界上，整体外伸长度控制在150mm以内，挂接后不会与相邻行的植株、作业通道产生干涉，适配目前主流的宽窄行番茄栽培垄距，不管是硬果番茄、樱桃番茄的种植场景都能通用。相较于传统直接绑绳的固定方式，该构件的夹持结构可以将茎秆扶持力均匀分散在接触面上，不会像传统扎丝、塑料绳绑扎那样出现应力集中点，在植株坐果期负载较大时，也能通过摆臂的小幅微动缓冲棚内通风产生的植株晃动力，减少茎秆折损的概率。卷绕辊的转动阻尼做了适配调整，既可以顺畅转动释放吊绳，也能在无外力操作时保持锁止，不会因为植株自重出现自动放绳、植株下坠的问题。
