Arduino开发板嵌入式安装防护打印盒结构

做嵌入式开发的工程师大多遇到过这类问题：裸露的Arduino开发板在桌面调试时容易被焊锡渣、导线碎屑短路，装在设备内部时又会因为走线拉扯、设备震动导致排针松动，甚至在小型教学演示装置、创客DIY项目里，裸露的电路板既不美观也存在误触引脚的风险，这款可打印的安装盒就是针对这类实际使用痛点设计的结构件。

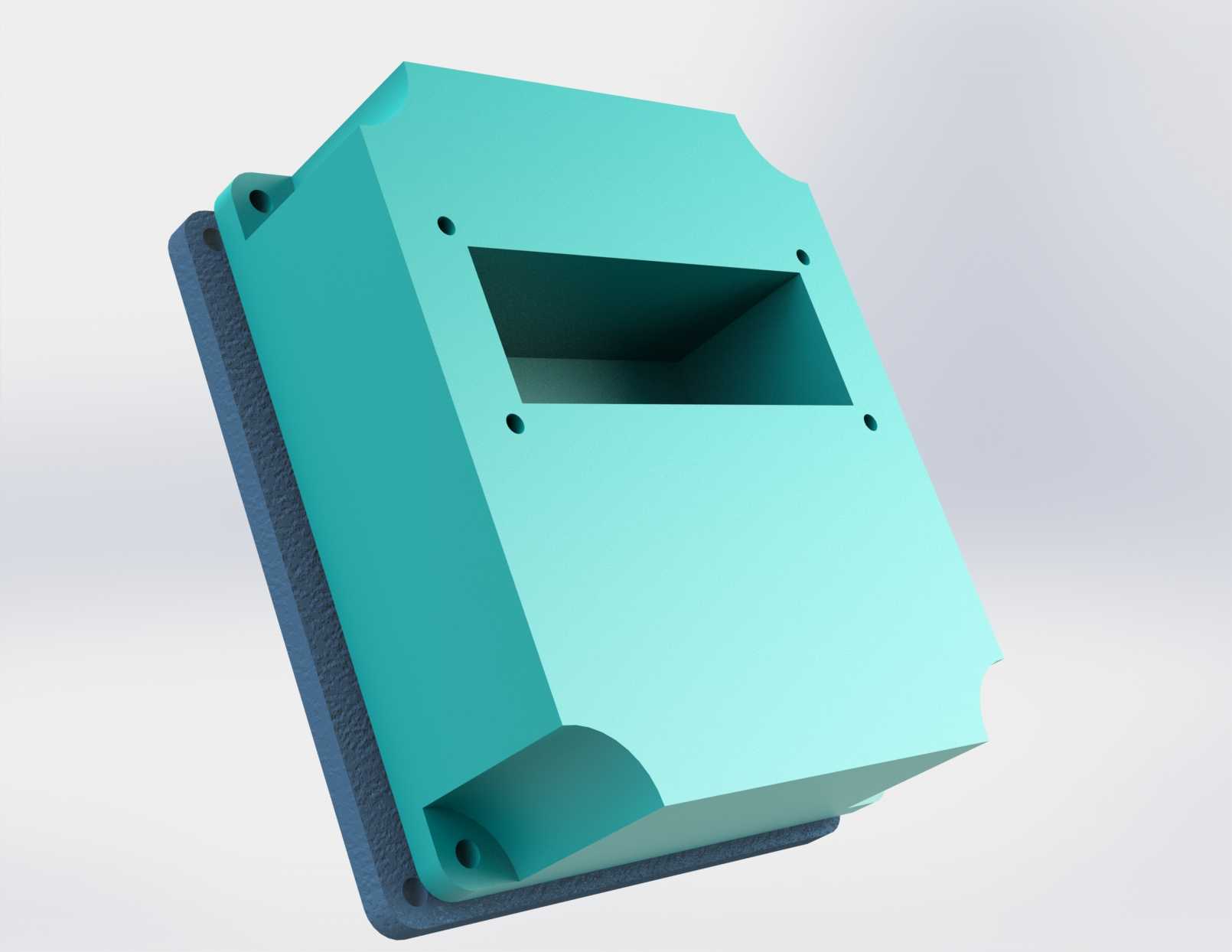

从实际安装场景来看，这款防护盒适配标准尺寸的Arduino开发板，盒体内部预留了开发板的完整容纳空间，底部的安装凸台对应开发板的固定孔位，不需要额外做结构修改就能直接用M2自攻螺丝将开发板锁固在盒内，避免开发板在盒内晃动移位。盒体正面预留的矩形开口刚好对应开发板的USB接口、外接排针区域，不需要拆开盒盖就能完成程序烧录、外接传感器接线的操作，日常调试时不用反复拆装外壳，能大幅减少调试过程中对电路板的磕碰损伤。

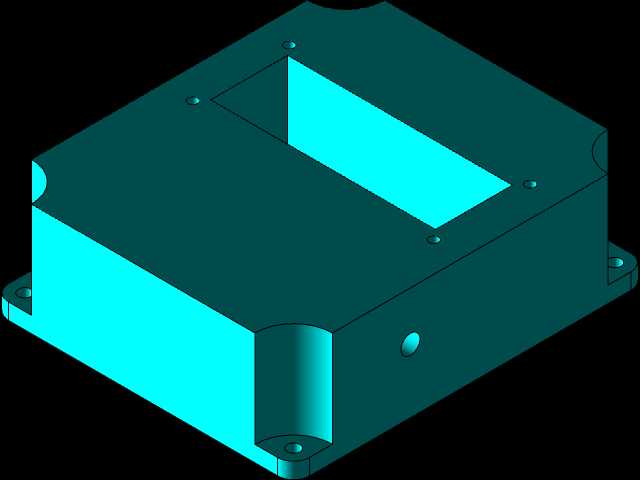

设计上采用了上下分体扣合的结构，上盖与底座的配合边缘做了止口设计，扣合后不会出现错位偏移，四个角的安装孔位是贯通设计，既可以用螺丝将上下盒体锁合，也能直接通过这四个孔将整个盒子固定在设备机架、墙面安装板或者演示装置的面板上，安装边界的孔距完全匹配标准Arduino开发板的安装孔距，不需要额外重新打孔适配。盒体边角做了圆弧过渡处理，没有尖锐的直角棱边，既避免3D打印时出现边角翘曲的问题，也能防止安装调试时划伤操作人员的手部。

从结构强度角度考虑，盒体壁厚设置为2mm，这个厚度对于PLA、ABS这类常用3D打印材料来说，既能保证足够的结构刚性，日常拿取、安装时不会轻易变形开裂，也不会因为壁厚过大导致打印时间过长、材料浪费。盒体内部在对应开发板发热芯片的位置没有做多余的遮挡结构，预留了足够的散热间隙，开发板长时间运行时的热量可以通过盒体内部的空气流通自然散出，不会因为密闭外壳导致芯片过热降频。底座部分做了微凸的脚垫结构，将盒体抬离安装面1mm左右，既可以避免安装面不平整导致盒体放置不稳，也能让底部的空气流通，进一步辅助散热。

在实际项目应用里，这类打印盒可以用在学生课程设计的演示装置里，把开发板藏在盒内只留出接线端口，整个装置的外观更整洁，也能避免演示过程中误碰电路板导致接线脱落；在小型工业现场的简易数据采集节点里，这个盒子可以给裸露的开发板提供基础的防尘防护，减少车间内的浮尘落在电路板上造成的接触不良问题；在个人DIY的桌面小装置比如温湿度显示屏、小型机械臂控制端里，这个外壳既能保护电路板，也能让整个DIY作品的完成度更高。

设计时还考虑了3D打印的工艺适配性，整个结构没有大角度的悬空结构，打印时不需要添加大量支撑，哪怕是入门级的FDM3D打印机也能顺利打印成型，不会因为支撑过多导致表面质量差、后期打磨工作量大。盒体上的固定孔都做了沉头设计，锁入螺丝后螺丝头不会突出盒体表面，安装后整体外观更平整，不会出现螺丝刮蹭其他走线或者部件的问题。正面的开口边缘做了1mm的倒角处理，既可以去除打印后的毛边，也能在插接线材时起到导向作用，不用精准对准接口就能顺利插入USB插头或者杜邦线。
