台式步进驱动数控等离子切割设备

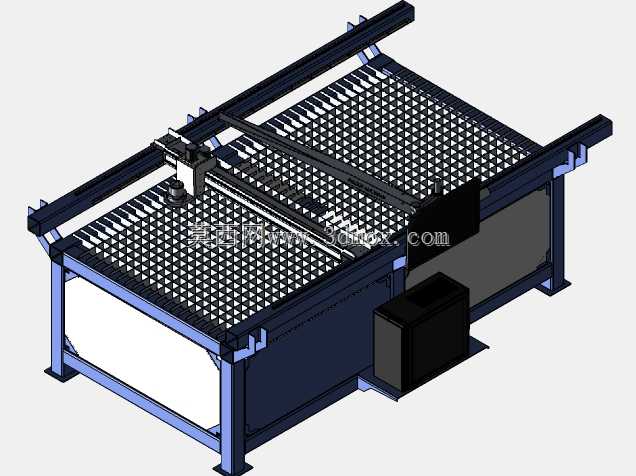

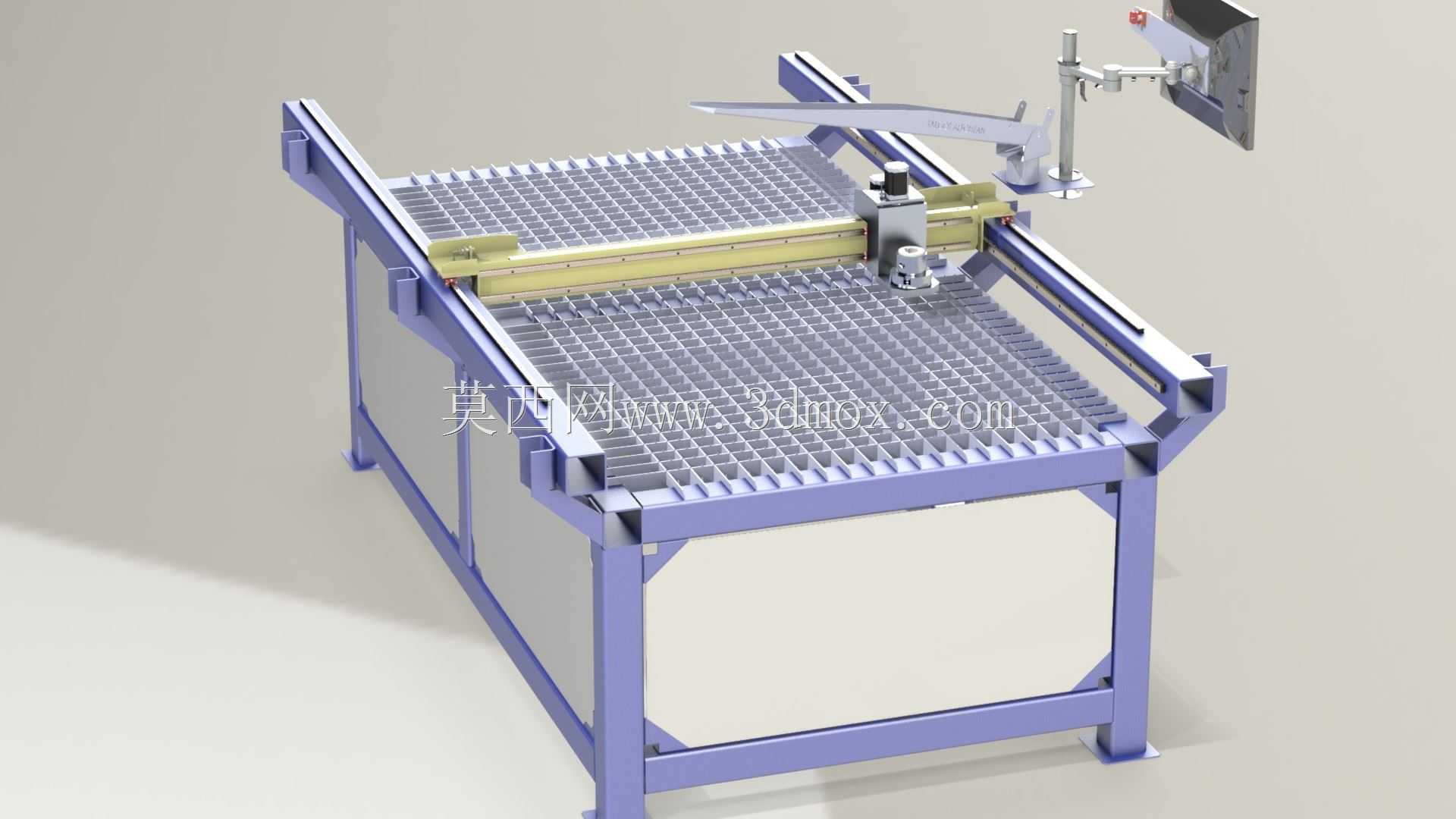

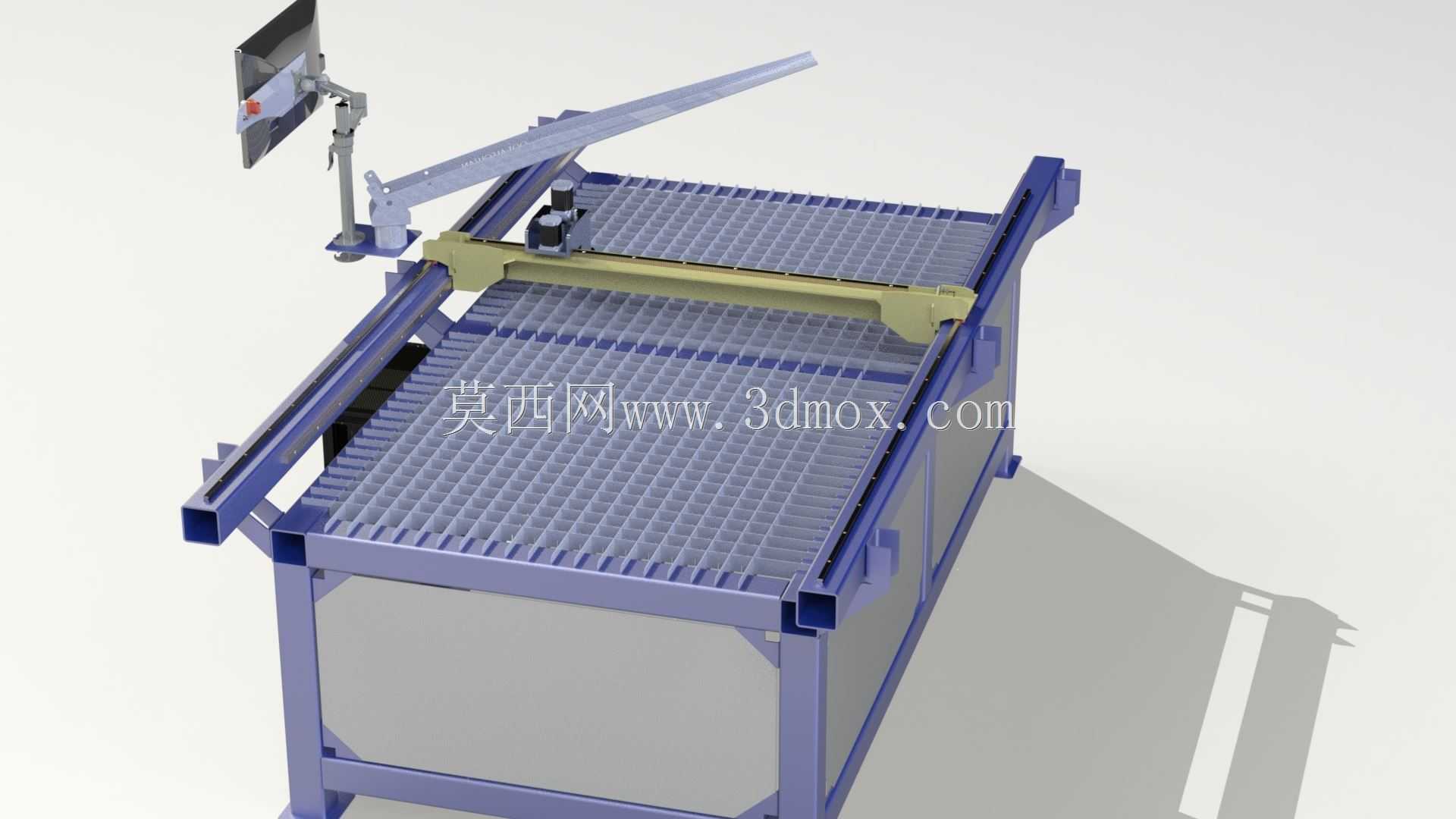

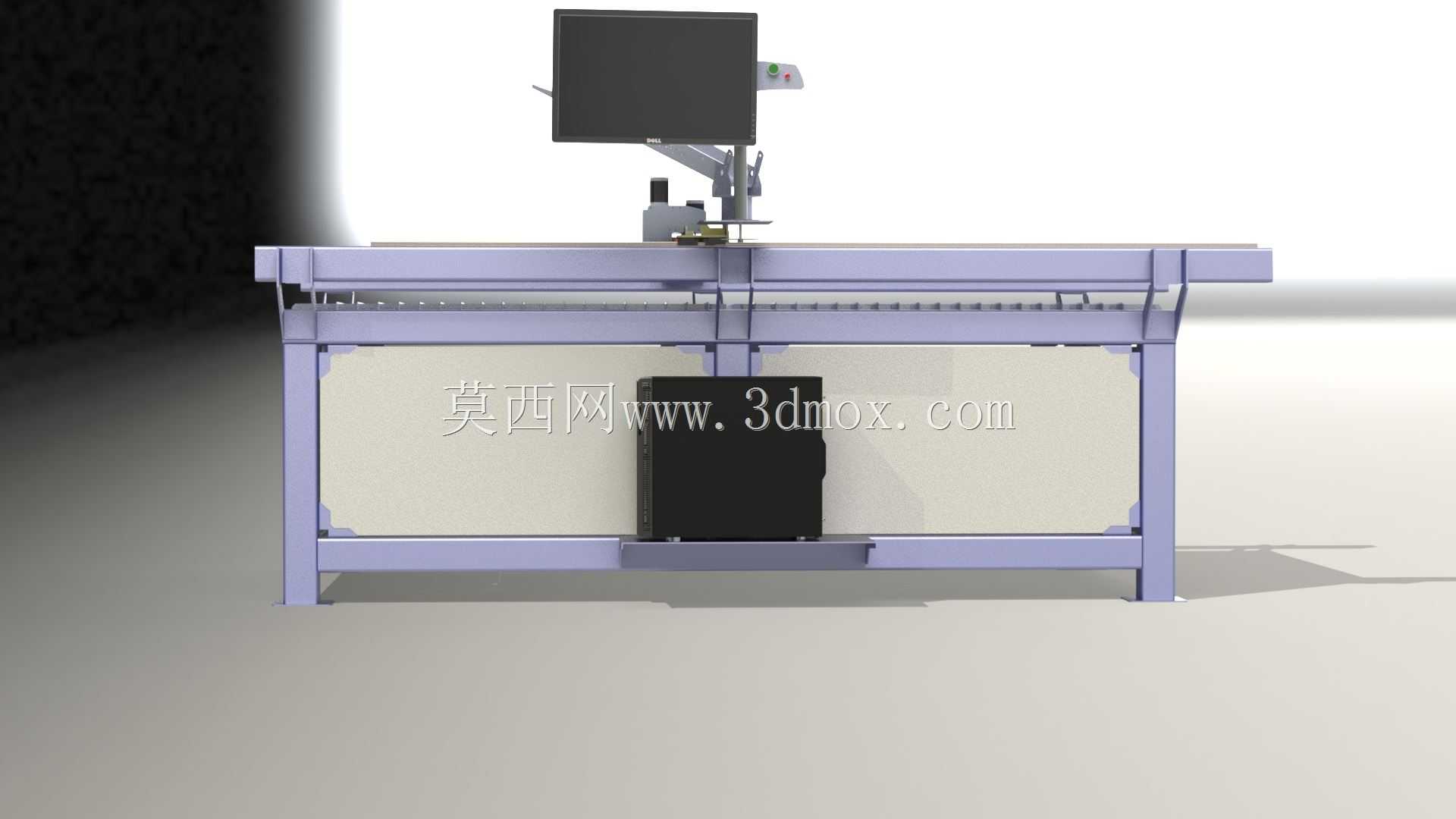

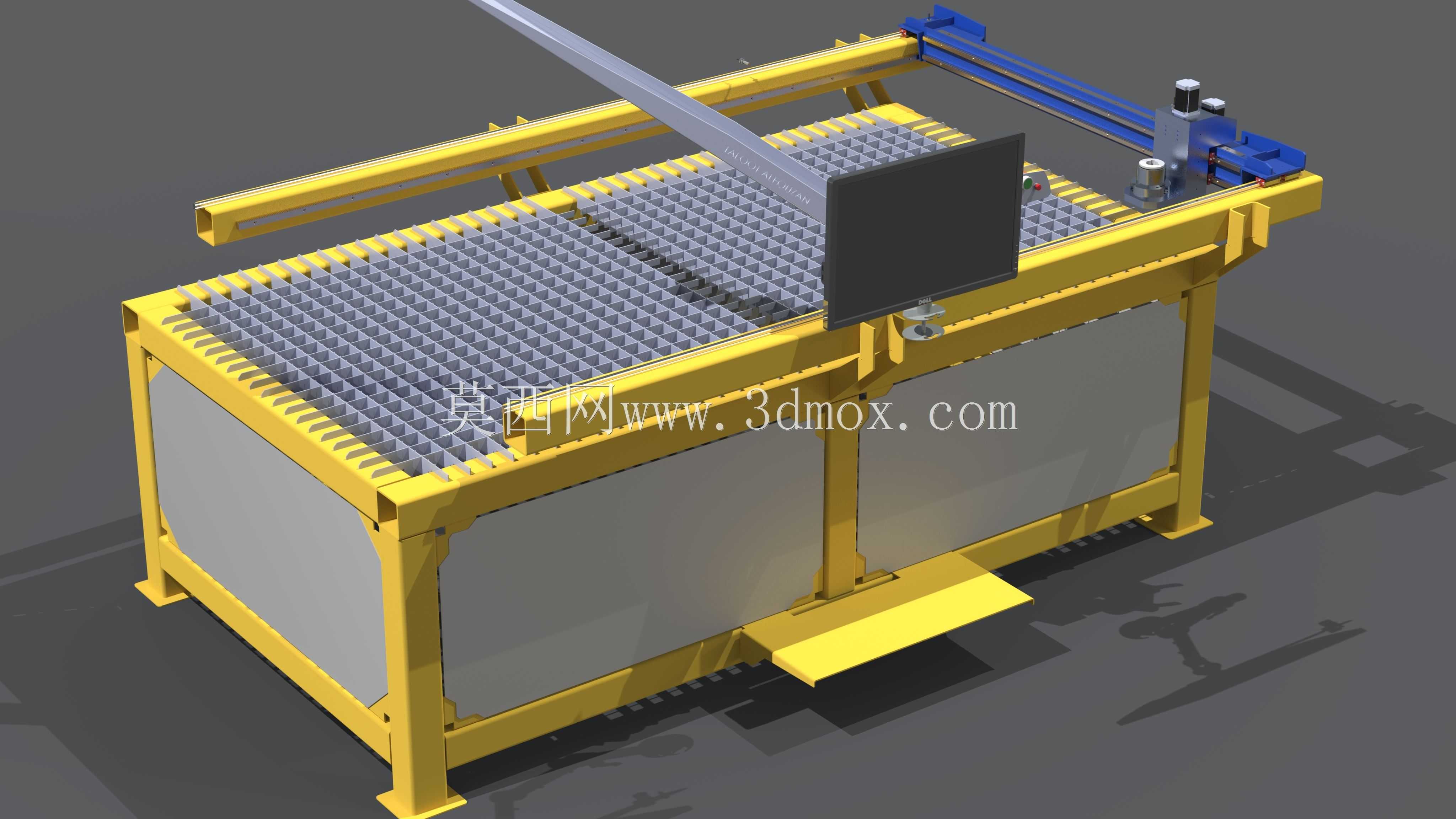

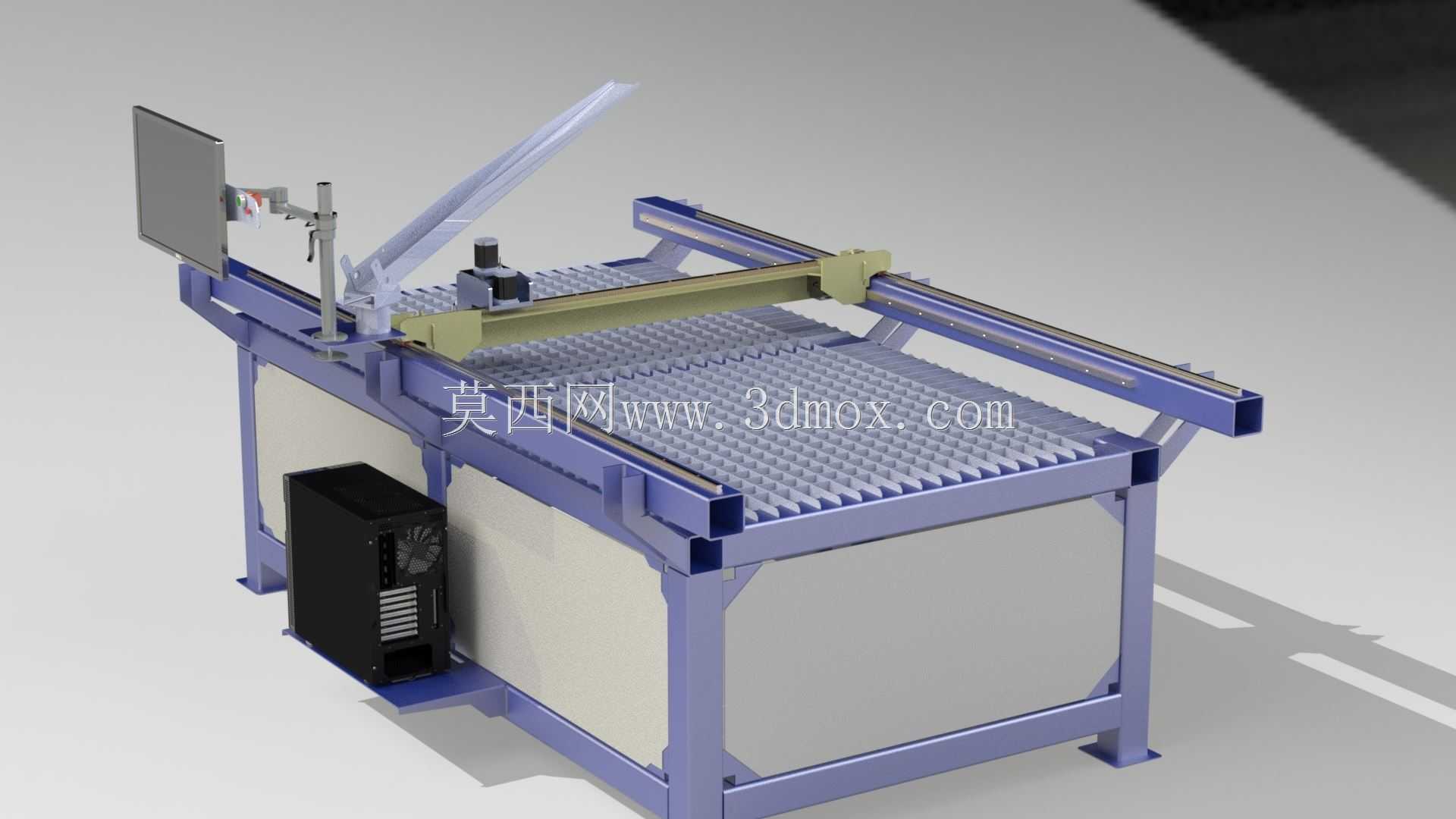

这款台式数控等离子切割设备，主要面向中小型金属加工车间、广告标识制作工坊、五金件加工门店等场景，用于薄金属板材的异形轮廓下料作业，可适配碳钢、不锈钢、镀锌板等多种常见金属板材的切割需求，替代传统手工划线切割的低效作业模式，大幅提升小批量异形金属件的加工精度与生产效率。设备整体采用台式龙门框架结构，主体框架采用标准型材拼接焊接而成，兼顾结构刚性与拆装便利性，核心传动部件选用低成本高可靠性的直线导轨与滑动轴承组合，在保证运动平稳性的前提下大幅压缩核心传动部件的制造成本，整套传动组件的物料成本控制在较低区间，适合小型加工场景的预算投入。设备的横向切割臂搭载等离子割炬安装座，可适配市面常见的手持等离子割炬改装固定，纵向传动采用步进电机驱动同步带传动方案，运动控制精度可满足薄板材下料的公差要求，切割过程中割炬运行平稳，无明显抖动窜动问题。设备的工作台面采用格栅式承托结构，格栅条采用耐磨钢材制作，切割过程中产生的熔渣可直接通过格栅间隙落入下方集渣腔，避免熔渣堆积影响板材放置平整度，同时格栅结构可减少切割过程中台面的热传导变形，延长工作台使用寿命。设备侧面预留了显示屏安装位，兼容标准VESA安装规格与常规PC安装固定方式，可直接搭配通用工业显示屏与控制主机使用，无需额外定制安装支架，降低配套成本。设备整体采用模块化拆分设计，所有框架部件均可拆解为小尺寸组件，可装入常规尺寸的物流包装箱内进行长途运输，无需整体发运，大幅降低物流运输成本，用户收到设备后可按照装配指引快速完成组装调试，无需大型吊装设备辅助。设备底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，保证工作台面处于水平状态，避免切割过程中板材移位影响切割精度，同时设备侧面设置了可抽拉的脚踏置物台，方便操作人员放置工具或临时踩踏作业，兼顾使用便利性。设备的移动工作台设计可在切割大尺寸板材时调整承托位置，减轻固定工作台的局部负载，避免长期重载导致台面变形，整体结构设计充分考虑小型加工场景的使用痛点，在成本控制、运输便利性、使用实用性之间做到了较好的平衡，可满足小批量金属板材切割的日常生产需求。
