低成本可编辑数控等离子切割机架结构

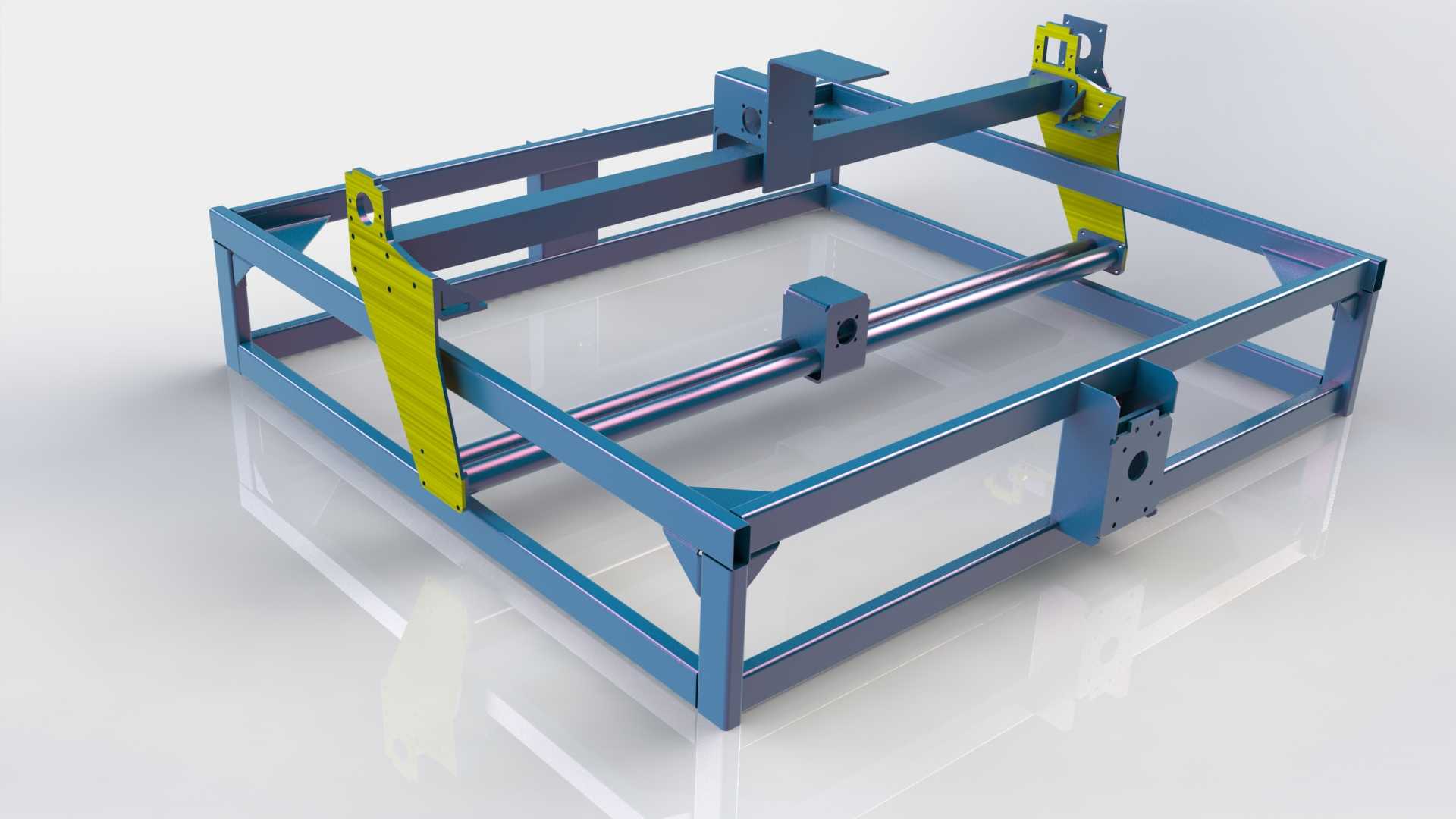

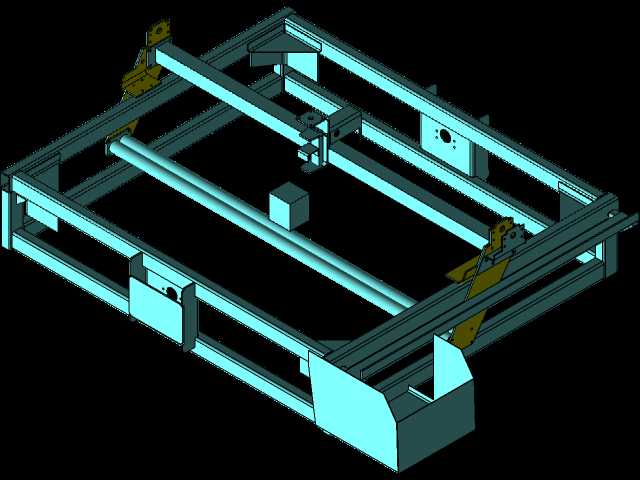

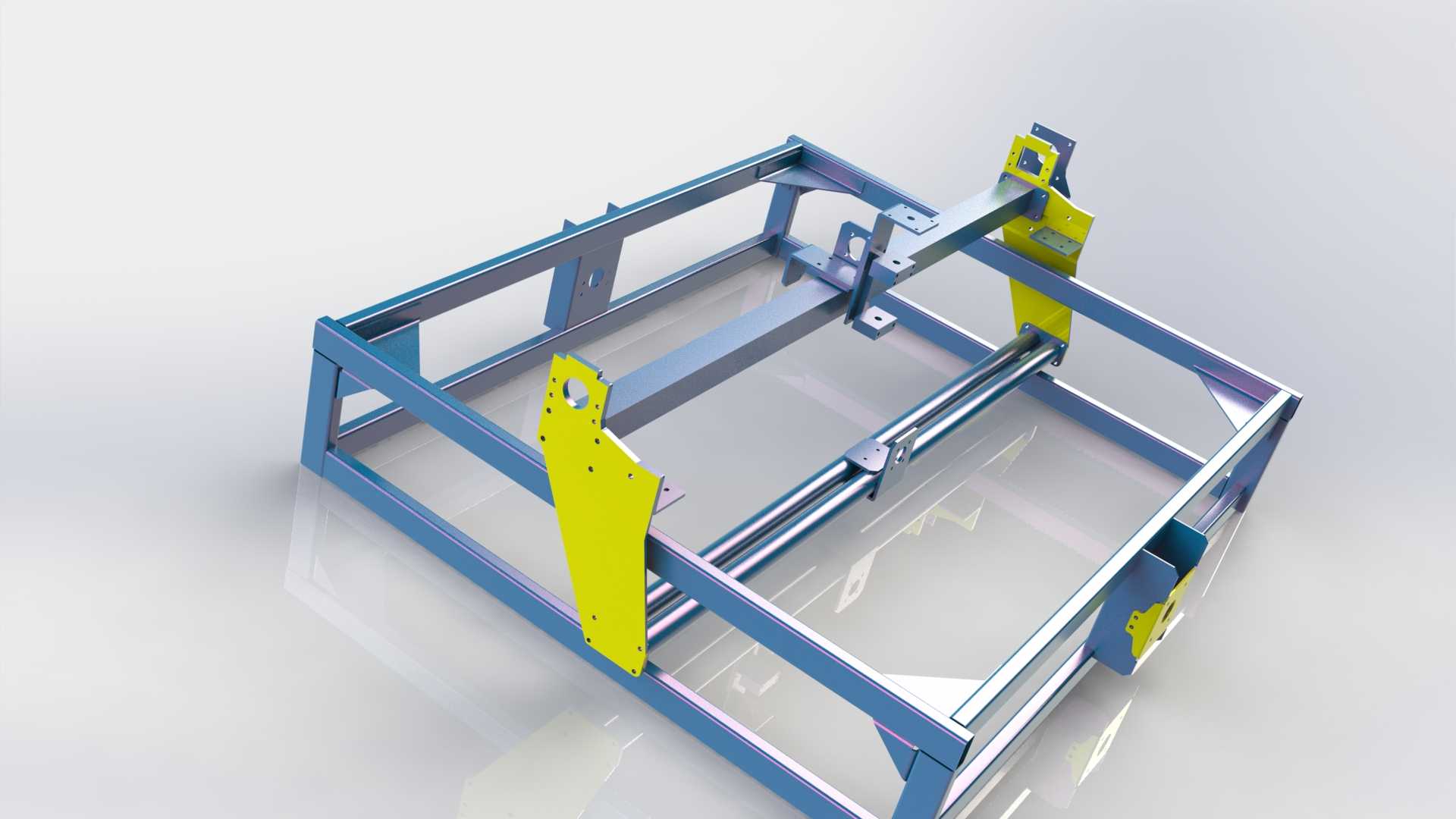

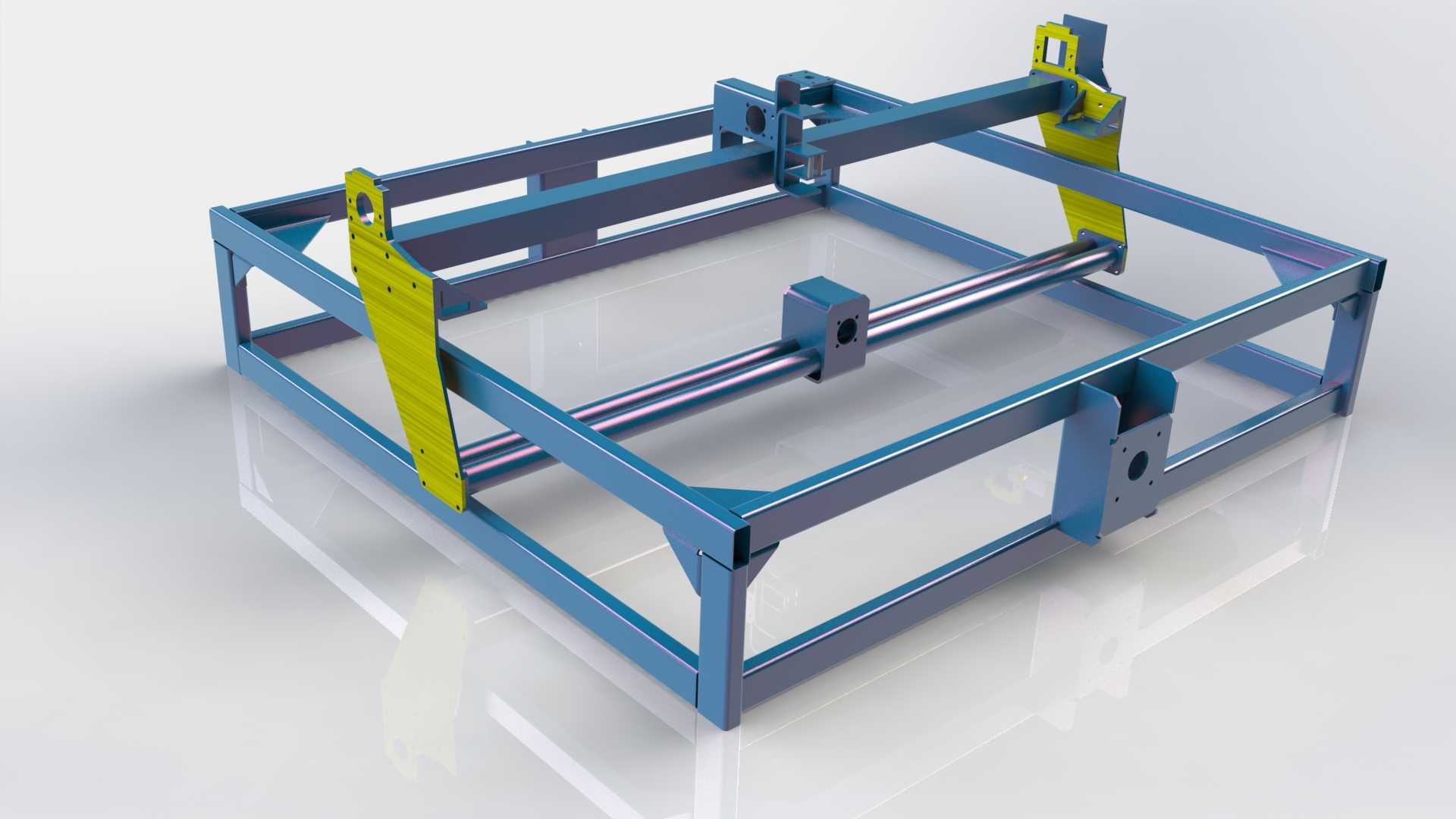

在小型金属加工门店、个体钣金加工作坊的日常作业场景里，这类数控等离子切割机架是承担薄板异型件下料的核心承载结构，不同于大型工业级等离子切割设备的厚重铸造床身，这款机架的设计从落地实用性出发，优先匹配小批量、多规格的薄板切割需求，覆盖广告字切割、小型五金件下料、非标设备薄板构件加工等常见作业场景，不需要配套大型厂房地基，普通硬化车间地面即可放置使用。从结构功能来看，这款机架采用矩形型钢拼接形成整体框式承载主体，框体的四边型材通过角部焊接拼接形成封闭的受力框架，能够承受切割过程中龙门移动带来的动态载荷，避免长期运行出现框架形变影响切割精度。机架两侧设置的竖向安装支座是用来承载纵向传动导轨的结构，黄色涂装的支座件采用等离子切割板材折弯成型，安装面上预留的导轨固定孔位按照常规线性导轨的安装孔距排布，不需要二次打孔即可直接适配市面常见的20、25规格线性导轨，降低配件采购的适配成本。横跨框架的横向移动梁采用空心矩形型材制作，在保证抗弯刚度的前提下尽可能降低自身重量，减少纵向传动的负载，横梁上预留的滑块安装位可以直接固定等离子割炬的移动滑座，配合传动系统即可实现割炬的横向进给运动。框架内部横向布置的光轴是拖链或者线缆承托结构的导向部件，避免切割过程中线缆随意拖拽被高温熔渣烫损。这款机架的设计思路核心是低成本快速搭建，所有主要承载构件都可以通过常规型材切割、板材等离子切割完成加工，不需要大型机加工设备做二次精密加工，适合小团队自行组装调试。最具实用性的设计点在于尺寸可编辑特性，整个框架的尺寸参数绑定在首个基础草图中，使用者只需要修改草图里的框架长度、宽度、导轨安装高度等核心参数，整个机架的所有构件尺寸、孔位位置都会自动关联更新，不需要逐个零件修改尺寸，能够快速适配不同加工幅面的需求，比如需要从1.2*2.4米的常规广告加工幅面调整为1.5*3米的钣金加工幅面，只需要调整草图参数即可重新生成所有构件的加工图纸，大幅缩短定制化改型的设计周期。从安装边界来看，这款机架的底部框架采用平齐式型材端面设计，不需要额外制作安装支脚，直接放置在水平地面上即可，底部预留的20mm间隙可以用来垫入减震橡胶垫，减少切割过程中的震动传递；机架整体的外轮廓尺寸比有效切割幅面每边宽出150mm左右，预留出传动部件、拖链、限位开关的安装空间，安装时只需要保证框架整体的平面度公差在每米2mm以内，就可以满足普通等离子切割的精度要求，不需要做复杂的地基校准。两侧的竖向支座安装面与框架顶面的垂直度公差控制在0.5mm每米以内，就可以保证纵向导轨运行的顺畅度，避免出现卡滞或者行走精度偏差的问题。在实际使用中，这种框式结构的机架还可以根据需求加装栅格工作台承托待切割板材，栅格的支撑条可以采用普通扁钢制作，被熔渣烧损后可以快速更换，维护成本极低。框架的型材连接处可以采用焊接连接也可以采用螺栓拼接连接，螺栓拼接的结构还可以实现机架的拆装运输，适合需要上门提供切割服务的作业场景，拆解后可以用普通厢式货车运输，到现场后快速组装即可投入使用。设计过程中特意规避了非标定制的特殊型材，所有用料都是市面常见的国标矩形钢管、冷轧钢板，采购渠道广泛，材料成本仅为同幅面工业级焊接床身的三分之一左右，非常适合初创加工门店、教学实训场景、个人DIY爱好者搭建自用切割设备使用。在结构受力校核上，框式结构的长边型材选用壁厚3mm以上的矩形管，就可以满足12mm以下厚度碳钢板切割时的承载需求，不会因为板材放置或者龙门移动出现明显挠度变形，横梁部分选用壁厚4mm的矩形管，在1.5米的跨度下挠度可以控制在0.3mm以内，完全满足等离子切割的精度要求，毕竟等离子切割本身的割缝宽度在1-2mm，这种精度储备足够覆盖常规加工的公差要求。
