穆勒下滑块步枪接收机构件三维设计

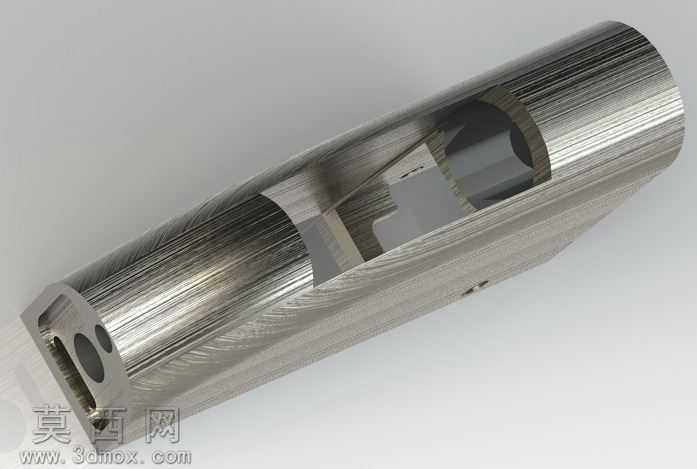

本作品为枪械核心受力构件穆勒下滑块步枪接收器的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以回转基体命令生成主体圆柱外轮廓，通过拉伸切除命令加工出内部贯通的击针安装腔、滑块滑移轨道与弹药定位槽，针对构件端部的多组同轴定位孔，采用异形孔向导精准匹配孔径与沉头深度，保证各孔位同轴度公差控制在0.02mm以内。材质渲染阶段选用航空级高强度铝合金作为模拟基材，通过纹理编辑器添加金属拉丝工艺效果，调整表面粗糙度参数至Ra1.6，还原真实机加工后的金属哑光质感，对内部滑移接触面单独赋予抛光金属材质，区分不同加工面的工艺特征。结构设计上严格遵循穆勒步枪的动作逻辑，内部下滑块轨道采用变曲率过渡设计，既保证闭锁阶段滑块与枪机的卡合锁紧强度，又能在开锁阶段让滑块沿预设轨迹平稳滑移，避免动作卡滞；构件侧壁预留的两个偏心定位孔用于连接扳机组件与击发簧，孔位周边做0.5mm圆角应力释放处理，降低连续击发时的应力集中风险；主体外圆柱面做微锥度处理，与枪管护套的装配间隙控制在0.03mm，保证装配后无晃动。设计过程中先完成二维工程图的尺寸链校核，再导入三维环境进行特征建模，每完成一个功能特征就进行全局干涉检查，确保内部各运动部件在全行程内无碰撞，同时对壁厚薄弱区域做加厚补强处理，在控制整体重量的前提下保证构件的结构强度，最终模型可直接用于数控加工编程、动作仿真验证或3D打印样件试制，完整还原了该型步枪接收器的所有结构细节与装配关系。
